Замена материнской платы Motorola Droid 4
В этом руководстве приведена необходимая информация, которая поможет снять материнскую плату с Вашего Droid 4. Это пригодится, если материнская плата неисправна или требуется заменить любой компонент, закреплённый на плате.
Вам нужно будет выкрутить несколько винтов с торцевой головкой Torx. Убедитесь, что используете правильный тип отвертки.
Шаг 1
Вставьте инструмент для снятия задней крышки или скрепку в отверстие рядом с объективом тыльной камеры.
Сдвиньте крышку вниз, чтобы снять её.
Шаг 2

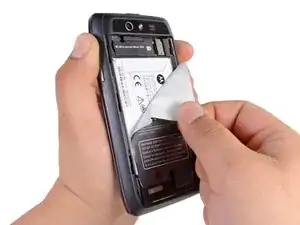

Снимите наклейку в отсеке для задней части, чтобы получить доступ к аккумулятору.
Держите аккумулятор большим пальцем при снятии наклейки, иначе Вы рискуете вырвать аккумулятор из телефона и повредить гибкий кабель.
Шаг 3

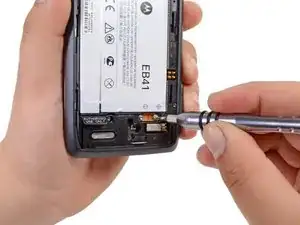

Используйте отвертку T5 Torx, чтобы выкрутить оба винта 2,5 мм на кабеле аккумулятора.

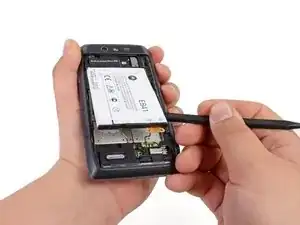

Используйте лопатку, чтобы отлипить аккумулятор.
Без инструмента для поддевания, например лопатки, трудно снять аккумулятор из‑за сильного клея. При попытке снять его только пальцами аккумулятор может согнуться.
Шаг 4

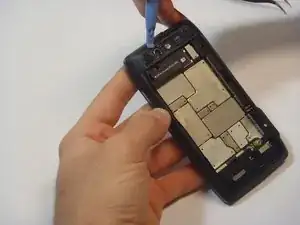

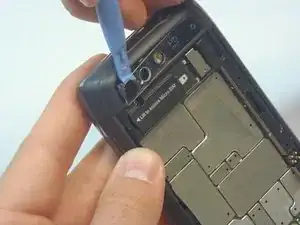

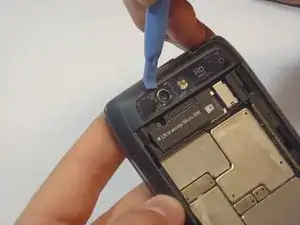

Используя синий пластиковый инструмент для открытия, подденьте тонкую пластиковую крышку камеры.
Пластиковая крышка хрупкая, поэтому действуйте аккуратно.
Шаг 5

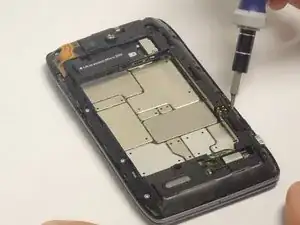

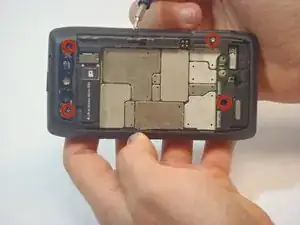

Снимите четыре винта, отмеченные красными кругами, с помощью отвертки и бита T5 Torx.
Винты — крестообразные (Philips) 2,5 мм. Один винт отличается по цвету (серебристый) от остальных (чёрных).
Шаг 6

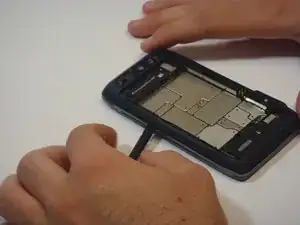

Вставьте лопатку между задней рамкой и основным корпусом.
Рамка хрупкая, поэтому действуйте осторожно.

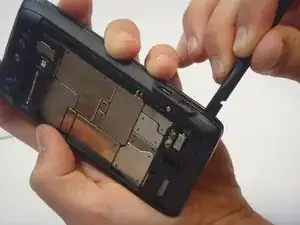

Проведите лопаткой по всем сторонам телефона, чтобы отделить рамку от корпуса.

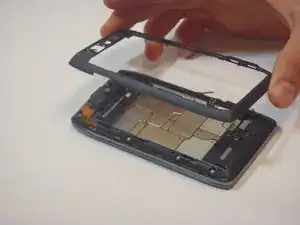

Отожмите рамку и снимите её.
Осторожно с клеем, который прикрепляет рамку к корпусу. Сильное поддевание может повредить телефон.
Шаг 7

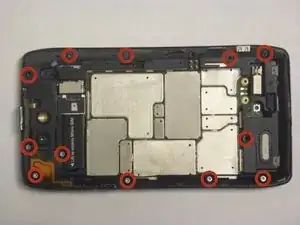

Удалите 12 винтов, удерживающих корпус, с помощью отвертки T5 Torx.
Ищите винты в местах, отмеченных красными кругами на фотографии.
Все 12 винтов — серебристые крестообразные (Philips) 2,5 мм.
Шаг 8

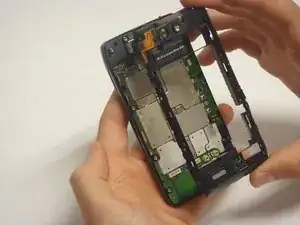

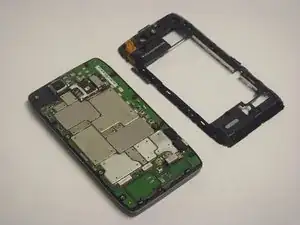

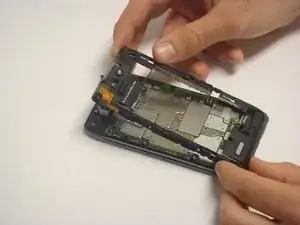

Отделите корпус от материнской платы.
Будьте осторожны при разделении корпуса. Кнопки питания и громкости легко отделяются от корпуса и могут быть повреждены.
Шаг 9
Материнская плата — это «мозг» телефона, обращайтесь с ней бережно.

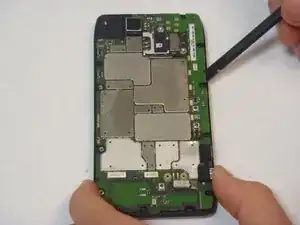

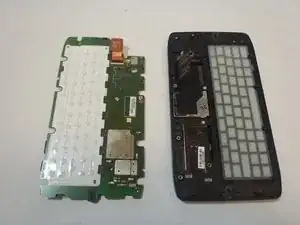

С помощью лопатки отделите материнскую плату от рамки клавиатуры.

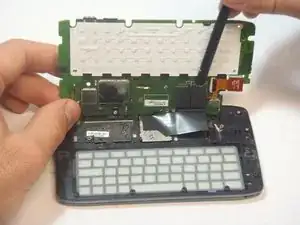

Наклоните материнскую плату вверх с той стороны, где находится разъём зарядки, как показано на фотографии.
Шаг 10
С помощью лопатки аккуратно отключите два разъёма материнской платы.
После того как материнская плата будет отсоединена от телефона, положите её в безопасное место.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
