Замена модуля камеры Motorola Droid 2

Сдвиньте крышку аккумулятора к нижнему краю телефона.

Снимите крышку аккумулятора с задней части телефона.

Поднимите аккумулятор из Droid 2 с края, ближайшего к нижней части телефона.

Извлеките аккумулятор из Droid 2.

С помощью конца лопатки отогните один угол серебристой ленты под отсеком для аккумулятора.

Снимите ленту с телефона.

Вставьте плоский конец лопатки и отожмите пластиковую крышку камеры от телефона.

Тонкая пластмассовая крышка приклеена к телефону. Работайте медленно и аккуратно.

Используйте кончик лопатки, чтобы снять ободок камеры, приклеенный к задней панели.

Снимите семь винтов T5 Torx длиной 5,5 мм, которые крепят заднюю панель к внутренней рамке.

Вставьте плоский конец лопатки и отожмите вниз, чтобы освободить пластиковую защёлку, удерживающую заднюю панель у винта материнской платы.

Аккуратно вставьте лопатку между задней и передней панелями в верхней части телефона, рядом с разъёмом для наушников.

Осторожно отожмите верхний край задней панели от остальной части телефона.

Удерживая лопатку вставленной между задней и передней панелями, проведите лопатку вдоль правого края устройства, двигаясь к нижней части, поддевая по ходу движения.

Продолжайте поддевать вдоль нижнего края устройства с правого на левый, освобождая его от передней панели.

Продолжайте отщёлкивать заднюю панель от передней вдоль левой стороны, двигаясь снизу вверх.

Поднимите заднюю панель из телефона.

На этом этапе накладки кнопок на боковой стороне телефона свободны и могут выпасть, если перевернуть телефон вверх ногами.

Осторожно поднимите модуль динамика/антенны и извлеките его из телефона.

Если вы собираете телефон заново, вставьте любые крышки кнопок питания, камеры или громкости, которые могли выпасть на этом этапе.

Используйте лопатку, чтобы отжать разъёмы антенного кабеля из их гнёзд на материнской плате и на плате динамика/антенны.

Освободите антенный кабель, вытянув его из металлических зажимов вдоль стороны передней панели.

Отклейте чёрный резиновый лист, покрывающий разъёмы боковых кнопок и шлейфа дисплея на материнской плате.

Отключите разъём кнопки питания/кнопок громкости от гнезда на материнской плате, используя плоский конец лопатки.

Отключите разъём шлейфа дисплея от его гнезда на материнской плате, используя плоский конец лопатки.

С помощью плоского конца лопатки снимите маленькую чёрную пластиковую деталь, приклеенную к разъёму аккумулятора.

Снимите три винта T5 Torx длиной 3,8 мм, которые крепят материнскую плату к передней панели.

Не пытайтесь снимать материнскую плату пока — она всё ещё подключена шлейфом клавиатуры.

Осторожно приподнимите материнскую плату от передней панели и положите её рядом с Droid 2, учитывая, что разъём клавиатуры всё ещё подключён.

Отключите разъём клавиатуры, поддев его и подняв прямо вверх со слота на материнской плате.

Извлеките материнскую плату из Droid 2.

Ориентируйте материнскую плату так, чтобы объектив камеры был обращён вниз.

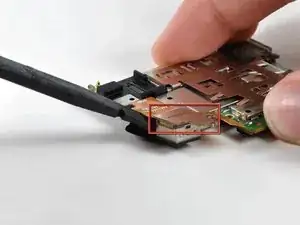

Отключите разъём камеры от его гнезда, поддев его прямо вверх лопаткой.

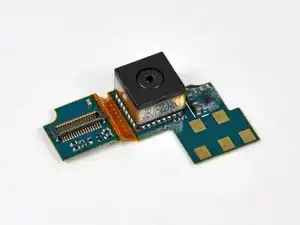

Снимите модуль камеры с материнской платы.
