Замена USB-C порта и платы зарядки Samsung Galaxy S22

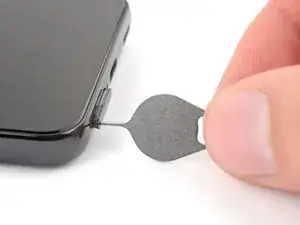

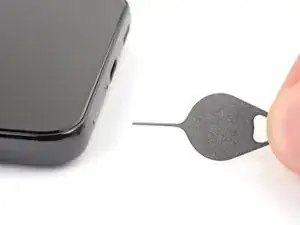

Вставьте инструмент для извлечения SIM, биту или выпрямлённую скрепку в отверстие лотка для SIM-карты на нижнем торце телефона.

Нажмите инструментом для извлечения SIM в отверстие лотка, чтобы извлечь лоток для SIM-карты.

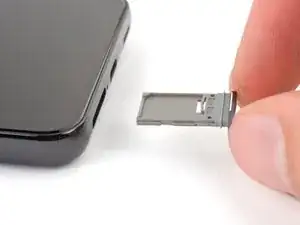

Удалите лоток для SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM в отверстие микрофона, не переживайте! Скорее всего, вы не повредили микрофон.

Перед началом ремонта разрядите аккумулятор телефона до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться при повреждении.

Разогрейте iOpener и прикладывайте его к нижнему торцу задней крышки в течение двух минут.

Также можно использовать фен, термовоздушный пистолет или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Пока вы ждёте размягчения клея, обратите внимание на следующее:

По периметру корпуса задней крышки к раме приклеен клей.

Клей наиболее прочный в правом нижнем и левом верхнем углах.

Приложите присоску к задней крышке как можно ближе к нижнему торцу.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

Если вам трудно создать зазор, примените больше тепла, чтобы ещё сильнее размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вставьте пластиковую лопатку (opening pick) в зазор.

Проведите лопаткой туда и обратно вдоль нижнего торца, чтобы разрезать клей.

Оставьте лопатку вставленной в левом нижнем углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к левой кромке задней крышки на две минуты.

Вставьте вторую лопатку в левый нижний угол.

Проведите лопаткой к нижней части рамки камеры, чтобы разрезать левый клей.

Вставляйте лопатку не глубже 5 мм, чтобы не повредить антенный шлейф или кабель кнопки питания.

Оставьте лопатку вставленной, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к правой кромке задней крышки на две минуты.

Вставьте третью лопатку в правый нижний угол.

Если клей снова склеился, вставьте лопатку ближе к нижнему торцу.

Проведите лопаткой к правому верхнему углу, чтобы разрезать клей.

Оставьте лопатку в правом верхнем углу, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к верхнему торцу задней крышки на две минуты.

Вставьте лопатку в зазор на правом верхнем краю.

Проведите лопаткой по верхнему торцу и вокруг левого верхнего угла, чтобы разрезать оставшийся клей.

Вставляйте лопатку не глубже 4 мм, чтобы не повредить тыльные камеры или вспышку.

Возьмитесь и снимите заднюю крышку.

Если крышка всё ещё прилипает к раме, проведите лопаткой по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски старого клея пинцетом или пальцами. При трудностях с отделением клея примените тепло.

Чтобы нанести новый клей, следуйте этому руководству.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить катушку беспроводной зарядки от платы.

Чтобы заново подключить пресс-коннекторы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если коннектор смещён, контакты могут согнуться и получить необратимое повреждение.

Используйте крестовую отвёртку Phillips, чтобы выкрутить шесть винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки.

Используйте крестовую отвёртку, чтобы выкрутить семь винтов длиной 3,5 мм, фиксирующих динамик.

Вставьте остроконечный конец лопатки между верхним левым углом динамика и рамой.

Подденьте, чтобы отщёлкнуть динамик от рамы.

При сборке нажмите по периметру динамика, чтобы защёлки вошли в зацепление.

Схватите и извлеките катушку беспроводной зарядки и динамик из рамы.

Не разделяйте катушку зарядки и динамик.

Используйте остроконечный конец лопатки, чтобы поддеть и отключить контактный разъём батареи.

Используйте остроконечный конец лопатки, чтобы поддеть и отключить оба соединительных кабеля от материнской платы.

Используйте остроконечный конец лопатки, чтобы поддеть и отключить оба соединительных кабеля от платы зарядки.

Схватите и извлеките два соединительных кабеля из рамы.

При сборке ориентируйте кабели так, чтобы «main»-концы были направлены вверх по телефону, а «sub»-концы — вниз.

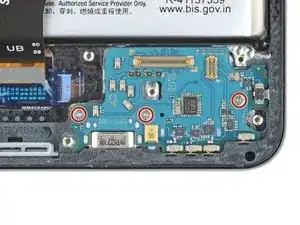

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 3,5 мм, фиксирующих плату зарядки.

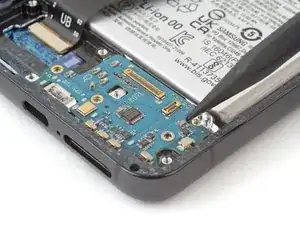

Вставьте остроконечный конец лопатки между верхним правым краем платы зарядки и рамой.

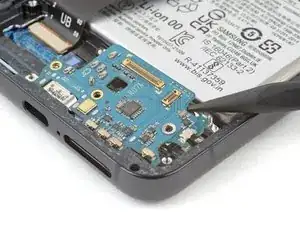

Подденьте плату зарядки вверх из её гнезда, пока не сможете схватить её пальцами.

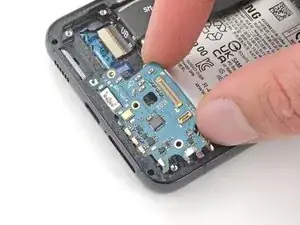

Схватите плату зарядки за углы и выскользните её из гнезда в раме.

Удалите плату зарядки.

При сборке заново вставляйте плату зарядки под углом вниз, чтобы направить порт USB‑C в его гнездо.
