Замена экрана и блока аккумулятора Samsung Galaxy S22

Следуйте этому руководству, чтобы заменить экран и блок аккумулятора в вашем Samsung Galaxy S22.

Это руководство написано для экрана и блока аккумулятора. Блок включает экран, аккумулятор и рамку в одном изделии. Убедитесь, что у вас правильная деталь перед началом ремонта.

Примечание: Сохранение водозащиты после ремонта будет зависеть от того, насколько хорошо вы заново нанесёте клей, но устройство утратит свой рейтинг IP (класс защиты от проникновения).

Шаг 1

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты на нижней кромке телефона.

Нажмите инструмент для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

Если вы случайно вставили инструмент в отверстие микрофона, не беспокойтесь — скорее всего вы не повредили микрофон.

Шаг 2

Разрядите аккумулятор телефона до уровня ниже 25% перед началом этого ремонта. Заряженный литий-ионный аккумулятор может воспламениться при повреждении.

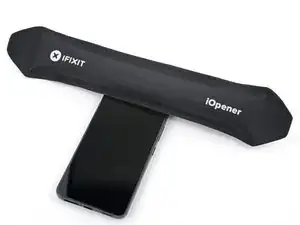

Нагрейте iOpener и приложите его к нижней кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или плиту для нагрева, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Шаг 3

Пока вы ждёте, пока клей размягчится, обратите внимание на следующее:

Клей фиксирует заднюю крышку по периметру рамки.

Клей наиболее прочный в правом нижнем и левом верхнем углах.

Шаг 4

Прикрепите присоску к задней крышке как можно ближе к нижней кромке.

Тяните за присоску вверх сильной, равномерной силой, чтобы создать зазор между крышкой и рамкой.

Если вам трудно создать зазор, нанесите больше тепла, чтобы ещё сильнее размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Шаг 5

Проводите медиатором взад и вперёд вдоль нижней кромки, чтобы разрезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

Шаг 6

Приложите нагретый iOpener к левой кромке задней крышки на две минуты.

Шаг 7

Вставьте второй медиатор в нижнем левом углу.

Проведите медиатором к нижней части рамки камеры, чтобы разрезать левый клей.

Вставляйте медиатор только на глубину до 5 мм, чтобы не повредить антенновый шлейф или кабель кнопки питания.

Оставьте медиатор, чтобы клей не сцепился снова.

Шаг 8

Нагрейте iOpener и приложите его к правой кромке задней крышки на две минуты.

Шаг 9

Вставьте третий медиатор в нижнем правом углу.

Если клей снова склеился, вставьте медиатор ближе к нижней кромке.

Проведите медиатором к верхнему правому углу, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не сцепился снова.

Шаг 10

Нагрейте iOpener и приложите его к верхней кромке задней крышки на две минуты.

Шаг 11

Вставьте медиатор в зазор на верхней правой кромке.

Проведите медиатором по верхней кромке и вокруг верхнего левого угла, чтобы разрезать оставшийся клей.

Вставляйте медиатор только на глубину до 4 мм, чтобы не повредить задние камеры или вспышку.

Шаг 12

Возьмитесь и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите медиатором по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место для включения телефона и проверки всех функций перед запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При затруднении отделения клея примените тепло.

Чтобы нанести новый клей, следуйте этому руководству.

Шаг 13

Используйте заострённый конец лопатки, чтобы поддеть и отключить катушку беспроводной зарядки от материнской платы.

Чтобы повторно присоединить защёлкивающиеся коннекторы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посредине. При неправильном выравнивании контактов контакты могут погнуться и вызвать необратимое повреждение.

Шаг 14

Используя крестовую отвёртку, отверните шесть винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки.

Шаг 15

Используйте крестообразную отвертку, чтобы удалить семь винтов длиной 3,5 мм, крепящих динамик.

Шаг 16

Вставьте заострённый конец лопатки между верхним левым углом динамика и рамой.

Подденьте, чтобы отщёлкнуть динамик от рамы.

При обратной сборке прижмите вокруг периметра динамика, чтобы защёлки вошли на место.

Шаг 17

Возьмите и извлеките катушку беспроводной зарядки и динамик из рамы.

Не разделяйте катушку зарядки и динамик.

Шаг 18

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить контакт питания батареи.

Шаг 19

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить оба межсоединительных кабеля от материнской платы.

Шаг 20

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить оба межсоединительных кабеля от платы зарядки.

Шаг 21

Возьмите и извлеките два межсоединительных кабеля из рамы.

При обратной сборке ориентируйте кабели так, чтобы «main»-концы были направлены к верхней части телефона, а «sub»-концы — к нижней части.

Шаг 22

Используйте крестообразную отвертку, чтобы удалить четыре винта длиной 3,5 мм, крепящие крышку материнской платы.

Шаг 23

Вставьте заострённый конец лопатки между нижней частью крышки материнской платы и самой платой.

Подденьте крышку, чтобы отщёлкнуть её от рамы.

Шаг 24

Возьмите и извлеките крышку материнской платы.

Шаг 25

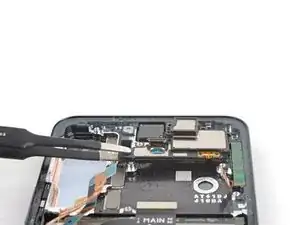

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить левый пресс-коннектор 5G mmWave антенны.

Шаг 26

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор фронтальной камеры.

Шаг 27

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор экрана.

Шаг 28

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить правый пресс-коннектор 5G mmWave антенны.

Шаг 29

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кнопок питания и регулировки громкости.

При обратной сборке убедитесь, что этот кабель лежит под кабелем батареи.

Шаг 30

Используйте крестообразную отвертку, чтобы удалить винт длиной 3,5 мм, крепящий материнскую плату.

Шаг 31

Вставьте заострённый конец лопатки между правым нижним краем материнской платы и рамой.

Поднимите материнскую плату, пока не сможете захватить её пальцами.

Шаг 32

Возьмите материнскую плату за правый край и извлеките её из рамы.

Будьте осторожны, чтобы не зацепить материнскую плату за свободные кабели.

При обратной сборке убедитесь, что кабели находятся над материнской платой при её вставке.

Шаг 33

Используйте крестообразную отвертку, чтобы удалить три винта длиной 3,5 мм, крепящих плату зарядки.

Шаг 34

Вставьте заострённый конец лопатки между верхним правым углом платы зарядки и рамой.

Поднимите плату зарядки из её гнезда, пока не сможете захватить её пальцами.

Шаг 35

Схватите плату зарядки за углы и сдвиньте её из гнезда в рамке.

Извлеките плату зарядки.

При обратной сборке вставляйте плату зарядки под углом вниз, чтобы направить порт USB-C в его гнездо.

Шаг 36

Используйте крестовую отвертку, чтобы отвинтить два винта длиной 2,9 мм, крепящие динамик слухового отверстия.

Шаг 37

Вставьте заострённый конец лопатки под левый край динамика слухового отверстия.

Подденьте вверх, чтобы отщелкнуть динамик слухового отверстия от рамки.

Шаг 38

Схватите и извлеките динамик слухового отверстия.

Шаг 39

Используйте крестовую отвертку, чтобы отвинтить два винта длиной 3,5 мм, крепящие нижнюю 5G mmWave антенну.

Шаг 40

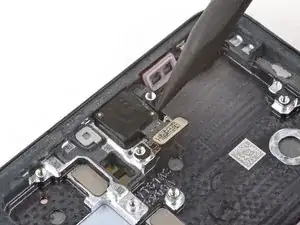

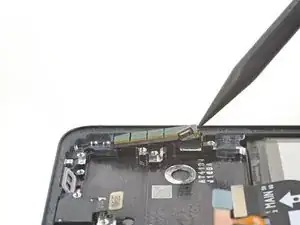

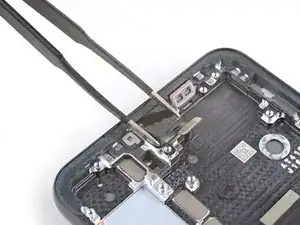

Вставьте заострённый конец лопатки между нижним креплением винта кронштейна антенны и рамкой.

Подденьте кронштейн, пока не сможете схватить его пинцетом с тупыми носами или пальцами.

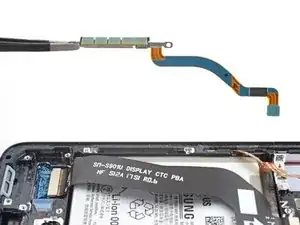

Снимите нижнюю 5G mmWave антенну.

Шаг 41

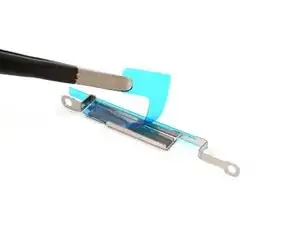

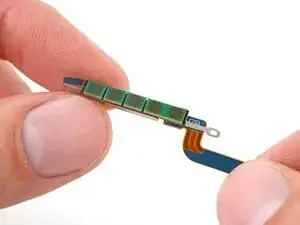

Перед установкой нижней 5G mmWave антенны замените кронштейн на новый. Если у вас нет нового кронштейна, пропустите этот шаг.

Снимите антенну и разъём со старого кронштейна.

Удалите L-образную подложку с клейкой ленты нового кронштейна.

Разместите антенну в углублении кронштейна так, чтобы разъём был пропущен под более длинным креплением винта.

Снимите тонкую защитную пленку с внешней стороны кронштейна перед установкой его в рамку.

Шаг 42

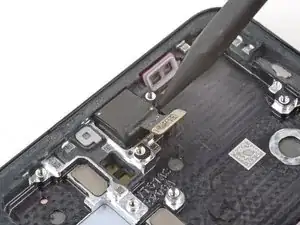

Вставьте заострённый конец лопатки в зазор между верхней 5G mmWave антенной и рамкой.

Подденьте антенну из её гнезда, пока не сможете схватить её пальцами или пинцетом с тупыми носами.

Если антенна кажется застрявшей, приложите нагретый iOpener в течение двух минут, чтобы смягчить клей.

Снимите верхнюю 5G mmWave антенну.

Шаг 43

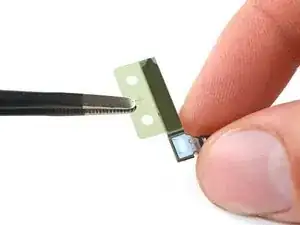

Замените клей на верхней 5G mmWave антенне перед её повторной установкой. Если у вас нет заменяющего клея, используйте старый или примените самоклеящуюся деталь по индивидуальной нарезке.

Снимите существующий клей с антенны пинцетом с тупыми носами или пальцами.

Удалите прозрачную защитную плёнку с нового куска клея.

Нанесите новый клей на нижнюю часть антенны, расположив её круглую часть как можно дальше от разъёма.

Снимите зелёную съёмную плёнку с клея перед установкой антенны в рамку.

Шаг 44

Нагрейте iOpener и приложите его к верхней части экрана на две минуты.

Можно также использовать фен, термофен или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей чувствителен к нагреву.

Шаг 45

Клей, фиксирующий камеру, очень прочный. Работайте медленно и при необходимости применяйте дополнительный нагрев. Избегайте отделения плат от камеры.

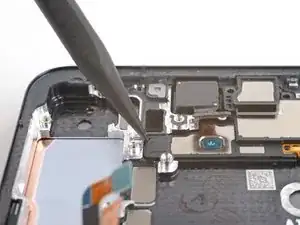

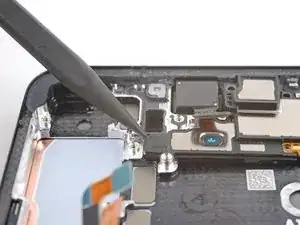

Используйте заострённый конец лопатки, чтобы поддеть фронтальную камеру и вынуть её из гнезда.

Если камера не поддаётся, используйте инструмент для извлечения SIM-карты, чтобы счистить эпоксидную смолу вокруг камеры.

Шаг 46

С помощью пинцета с тупыми носами захватите и извлеките фронтальную камеру из её гнезда.

Шаг 47

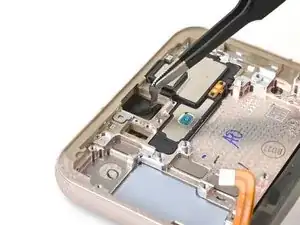

При сборке подготовьте новую рамку для фронтальной камеры:

Снимите чёрную защитную плёнку с гнезда фронтальной камеры.

Отделите и удалите пенную подложку с новой рамки.

Эта подложка не обязательна для ремонта.

Шаг 48

Перед установкой фронтальной камеры замените клей в рамке:

Снимите прозрачную защитную плёнку с клеевой накладки для фронтальной камеры.

Разместите клей в гнезде камеры так, чтобы его язычок для съёма был направлен вправо.

Удалите синюю защитную плёнку с клея, потянув за язычок.

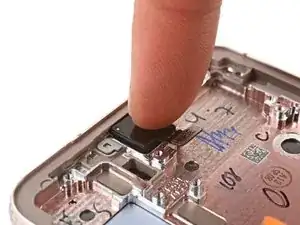

Вставьте фронтальную камеру в её гнездо в рамке и прижмите, чтобы зафиксировать.

Шаг 49

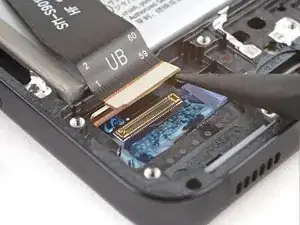

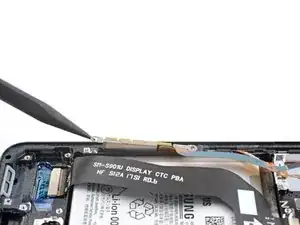

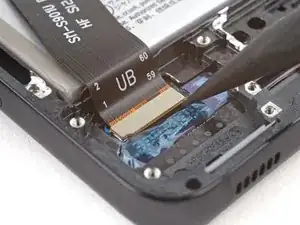

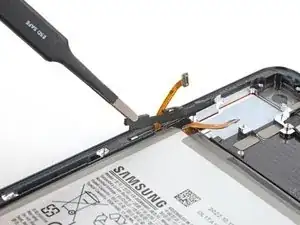

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить контактный разъём шлейфа дисплея.

Шаг 50

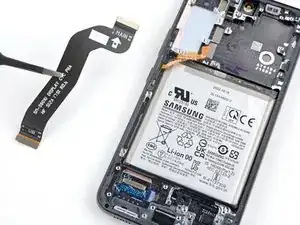

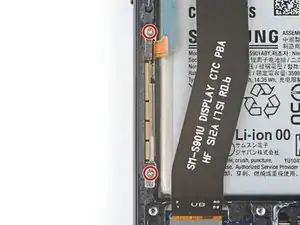

Схватите и извлеките шлейф дисплея из рамки.

Шаг 51

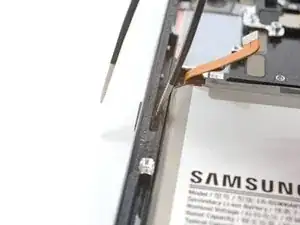

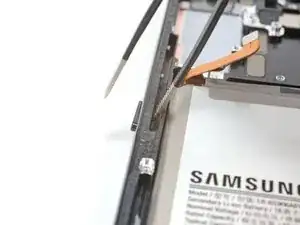

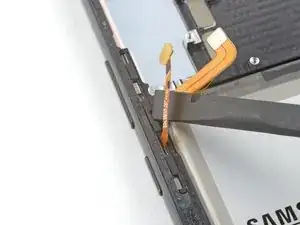

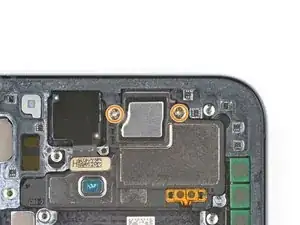

Вставьте угол лопатки в язычок на кронштейне кнопок питания и регулировки громкости.

Поверните лопатке вверх, чтобы поддеть и освободить кронштейн из его гнезда в рамке.

При сборке нажмите каждую кнопку, чтобы убедиться, что они «щёлкают». Они должны издавать тот же звук и иметь такое же ощущение, как до разборки.

Шаг 52

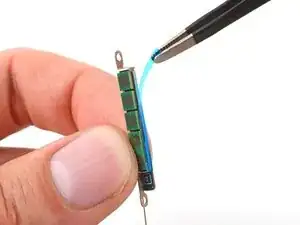

Используйте пинцет с тупыми наконечниками или пальцы, чтобы захватить и снять крепление кнопок питания и регулировки громкости.

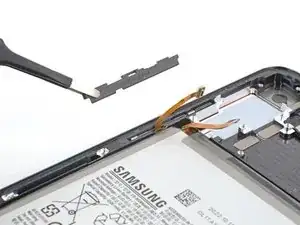

Кнопочная накладка может выйти вместе с креплением.

Возьмите кнопочную накладку пальцами и снимите её.

При сборке вставляйте кнопочную накладку первой. Затем установите крепление за задней частью накладки. В собранном виде они выглядят так.

Шаг 53

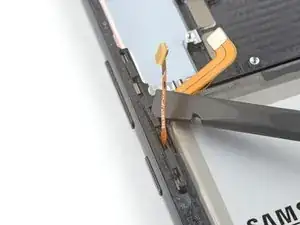

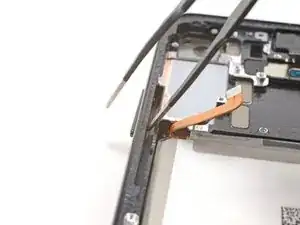

Вставьте одну лапку пинцета с тупыми наконечниками в углубление кнопки питания.

Нажмите на штифт кнопки питания, чтобы отделить её от рамки настолько, чтобы вы могли захватить кнопку пальцами.

Если пинцет с тупыми наконечниками не достаёт глубоко в углубление, используйте изогнутый наконечник скрепки или предмет аналогичной формы.

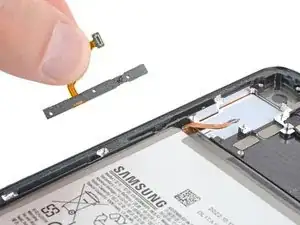

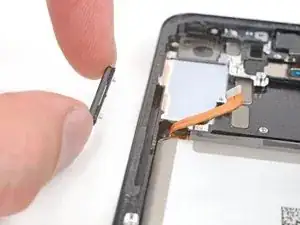

Возьмите кнопку питания пальцами и снимите её.

Шаг 54

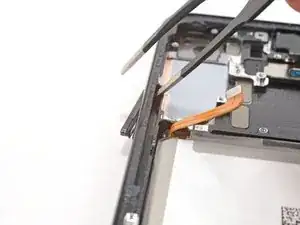

Вставьте одну лапку пинцета с тупыми наконечниками в углубление кнопки громкости.

Нажмите на оба штифта кнопки громкости, чтобы отделить их от рамки настолько, чтобы вы могли захватить кнопки пальцами.

Если пинцет с тупыми наконечниками не достаёт глубоко в углубление, используйте изогнутый наконечник скрепки или предмет аналогичной формы.

Возьмите кнопки громкости пальцами и снимите их.

Шаг 55

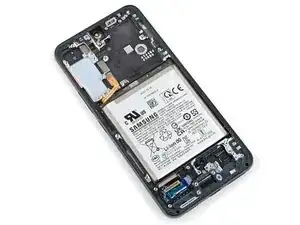

Теперь у вас остались только экран и сборка аккумулятора.

Сравните новую заменяемую деталь с оригинальной — возможно, вам потребуется перенести оставшиеся компоненты или удалить защитные клеевые покрытия с новой детали перед её установкой.

Заключение

Чтобы собрать устройство, выполните эти действия в обратном порядке.

Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.

Ремонт прошёл не так, как планировалось? Обратитесь к сообществу Answers за помощью в устранении неполадок.

Перевод руководства с ifixit.com
