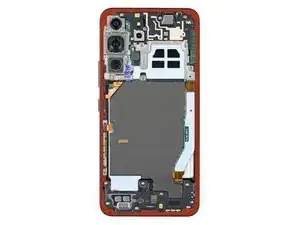

Снятие материнской платы Samsung Galaxy S22

Доведите заряд батареи телефона ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

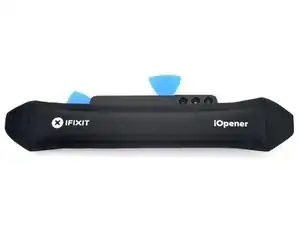

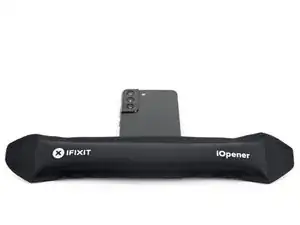

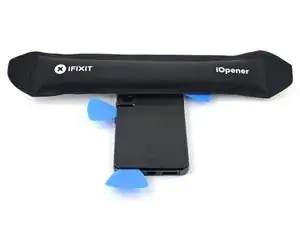

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Пока вы ждёте размягчения клея, обратите внимание на следующее:

Задняя крышка приклеена по периметру корпуса.

Клей сильнее всего в правом нижнем и левом верхнем углах.

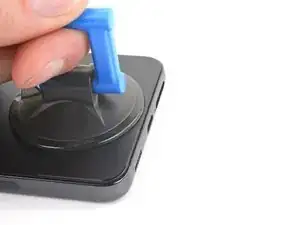

Приклейте присоску к задней крышке как можно ближе к нижнему краю.

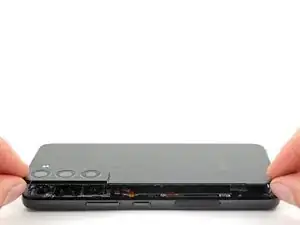

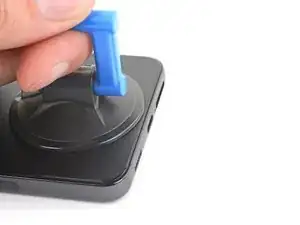

Резко и равномерно потяните присоску вверх, чтобы создать зазор между крышкой и корпусом.

Если трудно создать зазор, подогрейте ещё раз, чтобы дополнительно размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

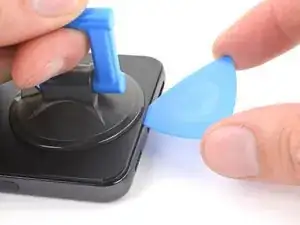

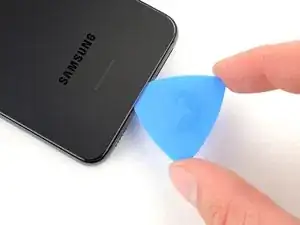

Вставьте монтажную лопатку в зазор.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в левом нижнем углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к левой кромке задней крышки на две минуты.

Вставьте вторую монтажную лопатку в левый нижний угол.

Проведите лопаткой к нижней части рамки камеры, чтобы разрезать левый клей.

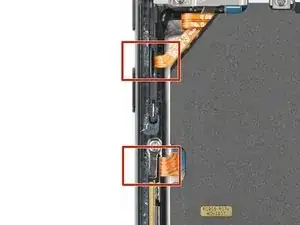

Вставляйте лопатку не более чем на 5 мм, чтобы не повредить антенный гибкий шлейф или кабель кнопки питания.

Оставьте лопатку на месте, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к правой кромке задней крышки на две минуты.

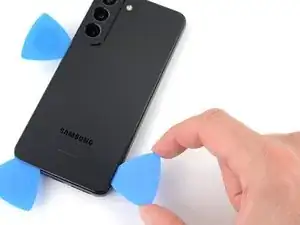

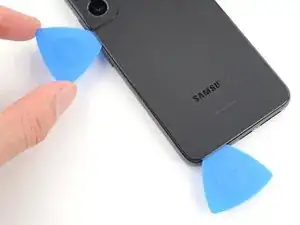

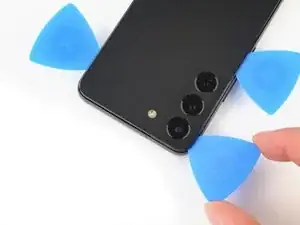

Вставьте третью монтажную лопатку в правый нижний угол.

Если клей снова склеился, вставляйте лопатку ближе к нижнему краю.

Проведите лопаткой к верхнему правому углу, чтобы разрезать клей.

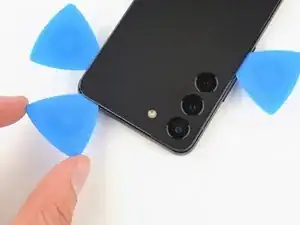

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

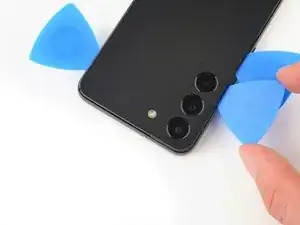

Вставьте монтажную лопатку в зазор в верхнем правом крае.

Проведите лопаткой по верхнему краю и вокруг верхнего левого угла, чтобы разрезать оставшийся клей.

Вставляйте лопатку не более чем на 4 мм, чтобы не повредить тыловые камеры или вспышку.

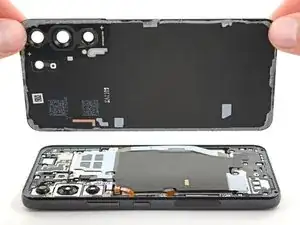

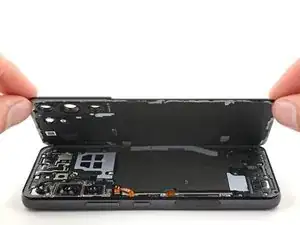

Возьмите и снимите заднюю крышку.

Если крышка всё ещё прилипает к корпусу, проведите монтажной лопаткой по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошая точка, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. При затруднениях используйте подогрев.

Чтобы нанести новый клей, следуйте этому руководству.

Используйте заострённый конец лопатки, чтобы поддеть и отключить катушку беспроводной зарядки от материнской платы.

При повторном подключении нажимных разъёмов аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. При смещении разъёма контакты могут погнуться и получить необратимое повреждение.

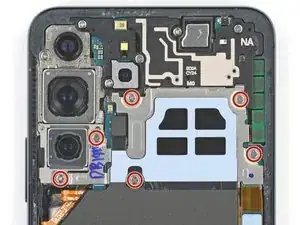

Отверткой Phillips удалите шесть винтов длиной 3.5 мм, фиксирующих катушку беспроводной зарядки.

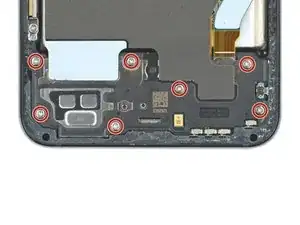

Отверткой Phillips удалите семь винтов длиной 3.5 мм, фиксирующих динамик.

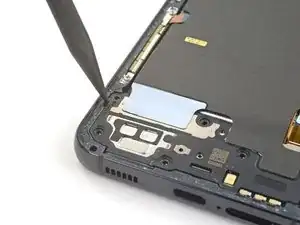

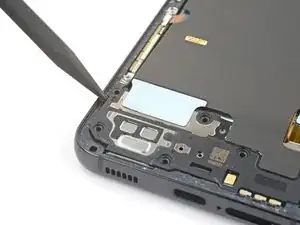

Вставьте заострённый конец лопатки между верхним левым углом динамика и корпусом.

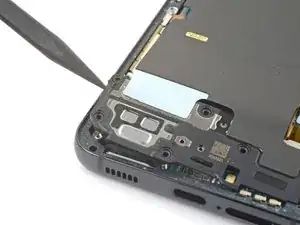

Подденьте, чтобы отщёлкнуть динамик от корпуса.

При сборке нажмите по периметру динамика, чтобы защёлки вступили в зацепление.

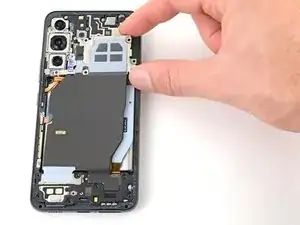

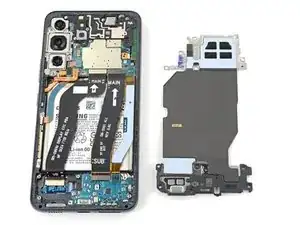

Возьмите и извлеките катушку беспроводной зарядки и динамик из рамки.

Не отделяйте катушку зарядки от динамика.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём питания батареи.

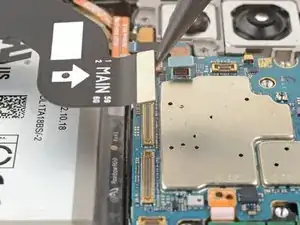

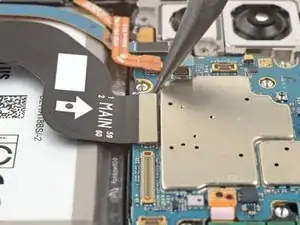

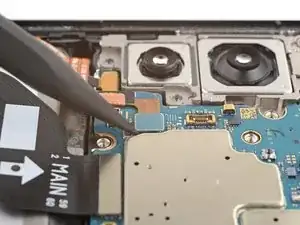

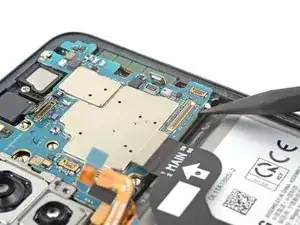

Используйте острый конец лопатки, чтобы поддеть и отсоединить оба межсоединительных кабеля от материнской платы.

Используйте острый конец лопатки, чтобы поддеть и отсоединить оба межсоединительных кабеля от платы зарядки.

Возьмите и извлеките два межсоединительных кабеля из рамки.

При сборке ориентируйте кабели так, чтобы «главные» концы были направлены к верхней части телефона, а «вторичные» концы — к нижней.

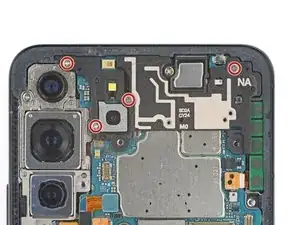

Используйте крестовую отвёртку, чтобы отвинтить четыре винта длиной 3.5 мм, фиксирующие крышку материнской платы.

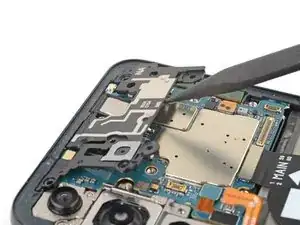

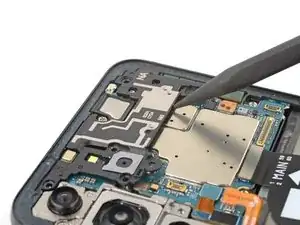

Вставьте острый конец лопатки между нижней частью крышки материнской платы и самой платой.

Подденьте крышку, чтобы отстегнуть её от рамки.

Возьмите и извлеките крышку материнской платы.

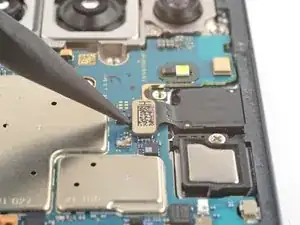

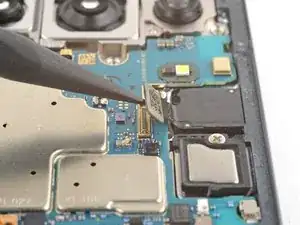

Используйте острый конец лопатки, чтобы поддеть и отсоединить левый пресс-разъём антенной 5G mmWave.

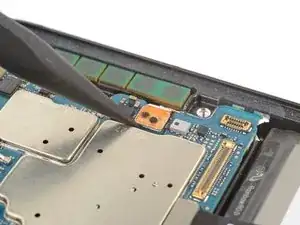

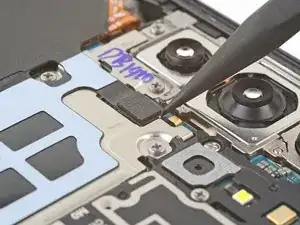

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-разъём фронтальной камеры.

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-разъём экрана.

Используйте острый конец лопатки, чтобы поддеть и отсоединить правый пресс-разъём антенной 5G mmWave.

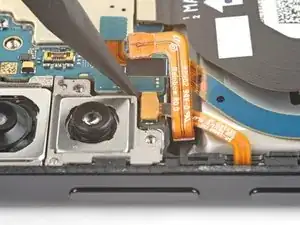

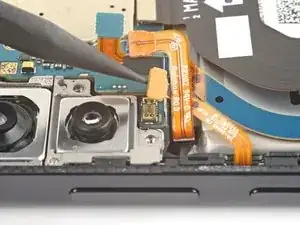

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-разъём кнопок питания и громкости.

При сборке убедитесь, что этот кабель находится под кабелем батареи.

Используйте крестовую отвёртку, чтобы отвинтить винт длиной 3.5 мм, фиксирующий материнскую плату.

Вставьте острый конец лопатки между правым нижним краем материнской платы и рамкой.

Поднимайте материнскую плату, пока не сможете захватить её пальцами.

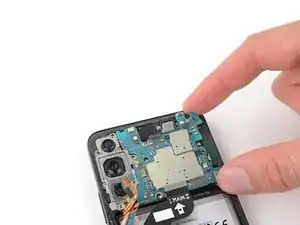

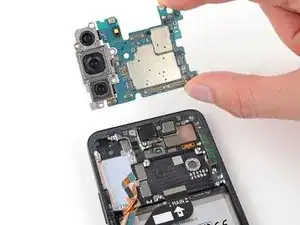

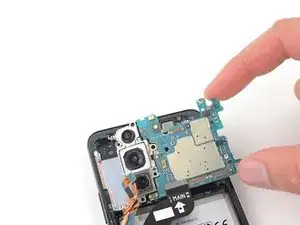

Возьмите материнскую плату за правый край и извлеките её из рамки.

Будьте осторожны, чтобы не зацепить материнскую плату за какие-либо свободные кабели.

При сборке убедитесь, что кабели находятся над материнской платой при её повторной установке.
