Замена разъёма зарядки Motorola Droid Turbo

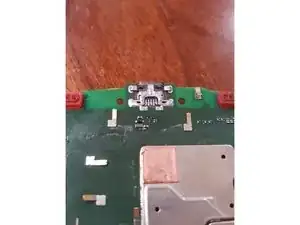

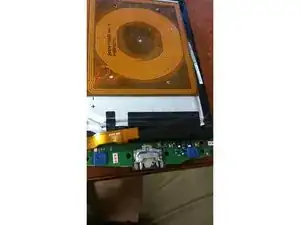

После снятия платы Вы увидите крышку с одной стороны разъёма зарядки (я уже снял её до того, как решил сделать фотографии). Настоятельно рекомендую использовать фен для SMD-ремонта на этом этапе, так как крышка припаяна к материнской плате (я не знал этого в то время, что видно на фотографиях).

УБЕРИТЕ БАТАРЕЮ, ЕСЛИ ИСПОЛЬЗУЕТЕ ТЕРМОФЕН. Также помните о необходимости осторожности с другими компонентами вокруг крышки. Рекомендуется использовать термостойкую ленту для защиты компонентов.

Если Вы видели ту жёсткую чёрную эпоксидную массу, которую Apple (и другие производители) используют для крепления компонентов, легко заметную под чёрной крышкой вокруг разъёмов у iPhone 5 или подобного — Вы поймёте, с чем имеете дело; если нет, посмотрите примеры (на iFixit есть много отличных фотографий).

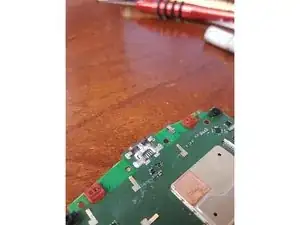

Используйте средство для удаления клея для микросхем и лезвие бритвы, чтобы медленно и кропотливо соскоблить чёрный клей с нижней стороны материнской платы. Он закрывает соединения и должен быть удалён.

Будьте очень осторожны с лезвием бритвы при удалении эпоксидного клея. Слишком глубокое соскребание может повредить плату и оборвать важные медные дорожки под поверхностью.

Необходимо удалить весь эпоксидный клей на верхней поверхности и вокруг контактов (всего 5 контактов). Нужно попасть в щели и слегка под металлическую часть разъёма. Невыполнение этого может привести к необратимому повреждению платы.

Обязательно удалите излишки клея и с верхней стороны платы; если этого не сделать, порт всё ещё будет приклеен к плате.

Я предпочитаю использовать обычный паяльник в сочетании с припоем с очень низкой температурой плавления для снятия разъёмов, когда это возможно.

Нанесите флюс на все соединения и используйте паяльник, чтобы равномерно распределить припой по контактам на верхней и нижней сторонах платы. Используйте температуру около 360–380 °C, и через примерно минуту Вы должны почувствовать, как разъём начинает отпускать.

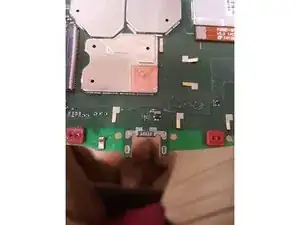

Не тяните разъём слишком агрессивно, иначе Вы сорвёте плату; действуйте очень медленно и дайте плате освободить разъём. Держите разъём пинцетом, а паяльник контролируйте другой рукой.

Используйте медную оплётку и паяльник, чтобы удалить весь припой с контактов и отверстий. Очень важно удалить ВЕСЬ припой перед продолжением. Если возникают трудности с удалением припоя, очистите 99% изопропиловым спиртом, снова нанесите флюс и попробуйте снова. Иногда полезно ДОБАВИТЬ больше низкотемпературного припоя, а затем удалить его.

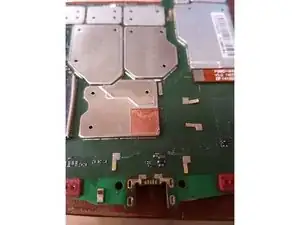

После удаления припоя останется коричневатый налёт/шлаки от карамелизованного флюса. Это нужно удалить. Используйте 99% изопропиловый спирт и ватную палочку. После завершения плата должна выглядеть как на втором снимке, и Вы должны чётко видеть сквозь отверстия.
