Samsung A3 2016 Model - A310F Замена дисплея / ЖК-экрана

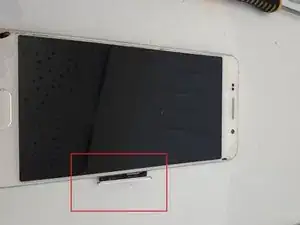

Извлеките лоток для SIM-карты из телефона.

Используйте термопистолет или iOpener, чтобы нагреть заднюю панель телефона.

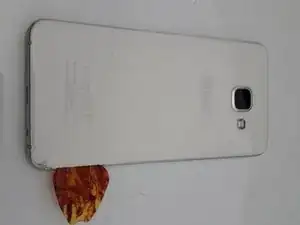

Вставьте лопаточку или тонкий лезвийный инструмент между задней крышкой аккумулятора и рамкой.

Проведите по всему периметру, чтобы освободить клей, удерживающий крышку.

Задняя крышка также выполнена из стекла и может треснуть при чрезмерном давлении при снятии.

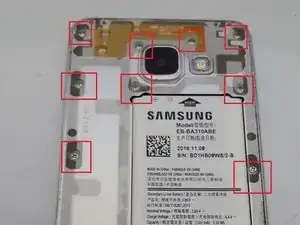

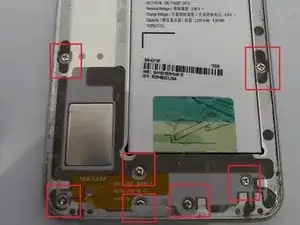

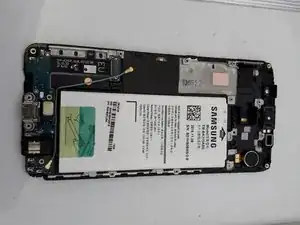

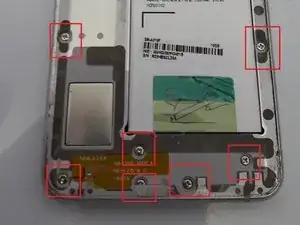

Удалите все 16 винтов из корпуса.

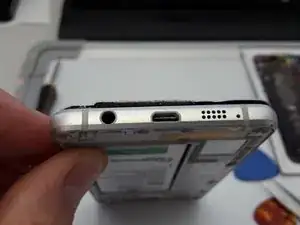

Удерживая край корпуса, нажмите на аккумулятор, чтобы освободить дисплей и основную плату из корпуса.

Возможно, потребуется пройти по краю стекла медиатором, чтобы удалить остатки клея.

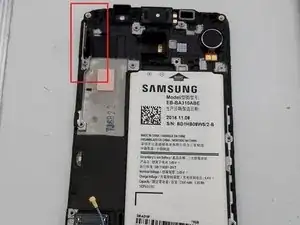

Удалите крестовой винт, фиксирующий основную плату.

Отсоедините кабель, прикреплённый к основной плате.

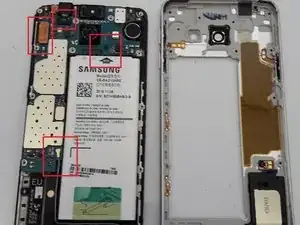

Отключите разъёмы дисплея и камеры от основной платы.

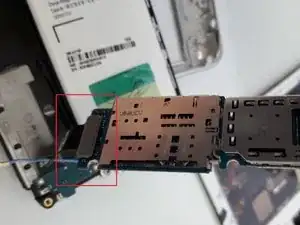

Отключите дочернюю плату от основной платы.

Используя термопистолет, нагрейте переднюю часть дисплея.

Используйте лопаточку или медиатор, чтобы освободить дисплей и ЖК-экран от пластикового корпуса. ПРИМЕЧАНИЕ: ЖК-экран также приклеен к рамке и, вероятно, тоже разобьётся.

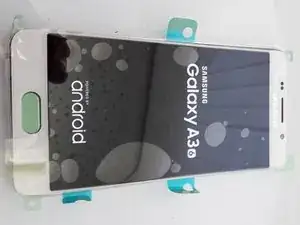

При установке нового дисплея кабель дисплея продевается через зазор в пластиковой рамке и подключается к основной плате.

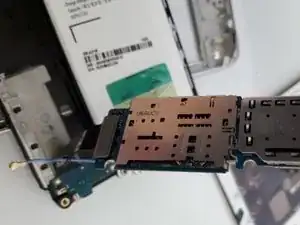

Подсоедините разъём дочерней платы к основной плате.

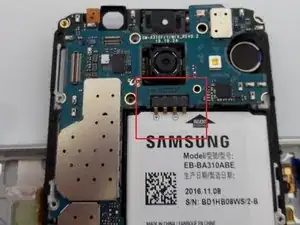

При повторной установке основной платы используйте пластиковую лопаточку, чтобы нажать контакты аккумулятора, чтобы основная плата правильно легла в рамку и контакты обеспечили хороший контакт с аккумулятором.

Повторно подключите разъём дисплея, камеру и кабель к основной плате.

Прикрутите основную плату к рамке.

Включите телефон и проверьте дисплей перед удалением клея на задней стороне дисплея.

Если всё работает, удалите клей и прикрепите дисплей к пластиковой рамке.

Вдавите дисплей в металлический корпус так, чтобы он плотно сел.

Верните 16 винтов, которые были удалены на шаге 3.

Установите заднюю крышку аккумулятора — работа завершена.
