Замена платы зарядки HMD Pulse Pro

Перед началом ремонта разрядите батарею телефона до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

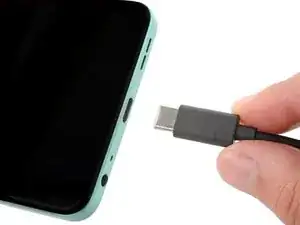

Отключите все кабели от телефона и полностью выключите устройство.

Плотно нажмите инструментом для извлечения SIM-карты, насадкой или выпрямлённой скрепкой в отверстие лотка SIM на левой грани телефона, пока лоток не выйдет.

Удалите лоток SIM-карты.

При сборке ориентируйте и вставляйте лоток по маркировке на нём.

Вставьте кончик пластикового медиатора между задней крышкой и рамой в вырезе под лоток SIM‑карты.

Разместите медиатор вертикально и проведите им вдоль левой грани, чтобы начать отщелкивать заднюю крышку.

Продолжайте проводить медиатором по периметру телефона, пока задняя крышка полностью не отщелкнется.

Углы могут быть трудными для отщёлкивания и потребовать усилия. Если возникают трудности, попробуйте поддеть медиатором вверх.

Пока не пытайтесь полностью снять крышку — к телефону ещё подключён тонкий кабель.

Осторожно переверните телефон так, чтобы задняя крышка оказалась сверху.

Поднимите заднюю крышку с рамки и переверните её через левую грань телефона, положив крышку плоско на рабочую поверхность.

Будьте очень осторожны, чтобы не натянуть и не повредить тонкий кабель задней крышки.

При сборке поместите заднюю крышку на рамку и плотно прижмите по периметру, чтобы зафиксировать все защёлки.

Будьте очень осторожны, чтобы не проколоть батарею отвёрткой.

Отверткой Phillips удалите девять винтов длиной 3.6 мм, фиксирующих крышку платы.

Винт около центра верхнего края закрыт наклейкой. Проколите её отвёрткой или удалите наклейку пинцетом.

Вставьте медиатор между правым краем крышки платы и рамой.

Поверните медиатор, чтобы полностью отщёлкнуть крышку.

Снимите экран платы и прикреплённый к нему графитовый слой.

При сборке установите экран платы на место и плотно прижмите по периметру, чтобы защёлки снова зафиксировались.

Используйте плоский конец медиатора, чтобы поддеть и отсоединить пресс‑коннектор батареи от нижнего края платы.

Чтобы снова подключить такие коннекторы, совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь вставить коннектор силой, это может привести к его повреждению.

Используйте плоский конец медиатора, чтобы поддеть и отсоединить пресс‑коннектор задней крышки от нижнего края платы.

Снимите заднюю крышку.

Будьте очень осторожны, чтобы не проколоть батарею отвёрткой.

Отверткой Phillips удалите семь винтов длиной 3.6 мм, фиксирующих крышку платы зарядки.

Винт около центра нижнего края закрыт наклейкой. Проколите её отвёрткой или удалите наклейку пинцетом.

Подденьте пальцами нижний край крышки платы зарядки, пока она не отщёлкнется.

Снимите крышку.

Используйте наконечник медиатора, чтобы поддеть и отсоединить пресс‑коннектор кабеля платы зарядки на верхнем крае платы.

Просуньте одну сторону пинцета под металлическую шейку разъёма чёрного антенного кабеля, рядом с центром платы.

Поднимите вертикально вверх, чтобы отсоединить кабель.

Для повторного подключения кабеля держите металлическую головку над её гнездом и нажмите плоским концом лопатки — она должна защёлкнуться на месте. Если контакт не устанавливается, переставьте головку и попробуйте снова.

Используйте острый конец лопатки, чтобы поддеть и отщёлкнуть левые и правые кромки платы зарядки.

Снимите плату зарядки.

При сборке:

Убедитесь, что соединительный кабель отогнут вверх, а чёрный антенный кабель проложен через его паз на правой кромке.

Установите плату зарядки в её углубление и надавите на кромки, чтобы защёлкнуть её на место.
