Замена задней крышки HMD Pulse+

Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите устройство.

Плотно вставьте инструмент для извлечения SIM‑карты, насадку или выпрямлённую скрепку в отверстие лотка SIM на левой кромке телефона, пока лоток не выскочит.

Удалите лоток для SIM‑карты.

При сборке используйте метки на лотке, чтобы правильно ориентировать и вставить его обратно.

Вставьте кончик лопатки для вскрытия между задней крышкой и рамкой в вырезе для лотка SIM‑карты.

Разместите лопаточку перпендикулярно и проведите ею вдоль левой кромки, чтобы начать отщёлкивать заднюю крышку.

Продолжайте проводить лопаткой по периметру телефона, пока задняя крышка полностью не отщёлкнется.

Углы бывает сложно отщёлкнуть и потребуется усилие. Если возникают трудности, попробуйте поддеть крышку лопаткой.

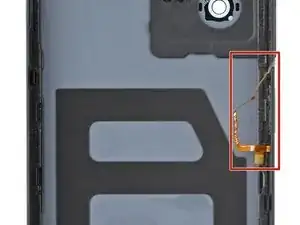

Пока не пытайтесь полностью снять крышку — к ней всё ещё подключён тонкий кабель.

Осторожно переверните телефон так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку с рамки и переверните её через левую кромку телефона, уложив крышку на рабочую поверхность.

Будьте очень осторожны, чтобы не натянуть и не повредить тонкий кабель задней крышки.

При сборке установите заднюю крышку на рамку и плотно прижмите по периметру, чтобы все защёлки вошли на место.

Будьте очень осторожны, чтобы не проколоть аккумулятор отвёрткой.

Используйте крестообразную отвёртку, чтобы отвинтить девять винтов длиной 3,6 мм, удерживающих крышку материнской платы.

Винт у центра верхней кромки закрыт наклейкой. Проткните её отвёрткой или снимите наклейку пинцетом.

Вставьте лопаточку между правой кромкой крышки материнской платы и рамкой.

Поверните лопаточку, чтобы полностью отщёлкнуть крышку.

Снимите экран материнской платы и прилегающий графитовый лист.

При сборке установите экран материнской платы на место и плотно прижмите по периметру, чтобы защёлки встали на место.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор аккумулятора от нижней кромки материнской платы.

Чтобы подключить такие коннекторы, совместите коннектор с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не применяйте чрезмерную силу, иначе вы можете повредить коннектор.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор задней крышки от нижней кромки материнской платы.

Снимите заднюю крышку.

Проверьте, установлена ли на вашей запасной задней крышке кнопка питания и крышки объектива основной камеры.

Если нет, выполните оставшиеся шаги, чтобы удалить и перенести эти детали.

Этот шаг показывает, как снять и перенести кнопку питания.

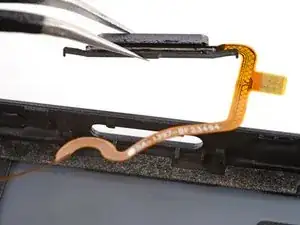

Пинцетом аккуратно захватите верхнюю резиновую лапку кнопки питания и поднимите её из паза.

Поднимите и удалите кнопку питания.

При сборке перенесите оригинальную кнопку питания на новую заднюю крышку:

Установка кнопки питания может быть очень сложной и потребует нескольких попыток.

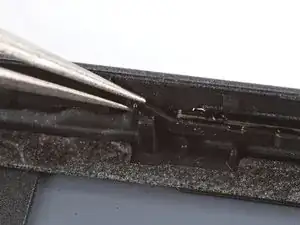

Вставьте нижнюю резиновую лапку и кабель вместе в их паз и прижмите кнопку в вырез.

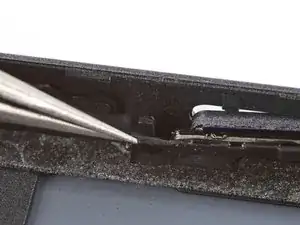

Затем задвиньте верхнюю лапку в её паз.

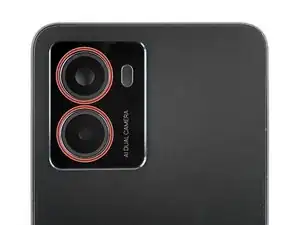

В этом шаге показано, как снять и перенести два защитных стекла задних объективов камеры.

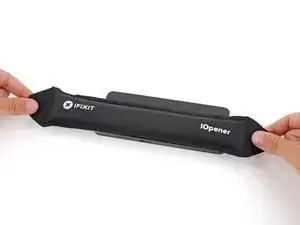

Приложите нагретый iOpener к защитным стеклам задних объективов на одну минуту, чтобы размягчить клей.

В качестве альтернативы можно использовать фен для нагрева стекол объективов. Будьте осторожны, чтобы не перегреть их — они могут деформироваться.

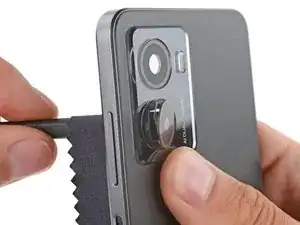

Обмотайте мягкой тканью плоский конец лопатки, чтобы не поцарапать стекло, и сильно нажмите на заднюю часть защитного стекла, чтобы разъединить клей.

Снимите защитное стекло объектива.

Используйте пинцет, чтобы удалить остатки клея с защитного стекла объектива.

Повторите операцию, чтобы снять другое защитное стекло объектива.

При сборке перенесите оригинальные защитные стекла объективов на новую заднюю панель. Для этого снимите защитные подложки клея и прижмите стекла на место, чтобы закрепить их. Перед продолжением сборки протрите защитные стекла чистой тканью.

У вас осталась задняя панель.
