HMD Pulse Pro Замена аккумулятора

Дождитесь, пока заряд аккумулятора телефона не опустится ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите его питание.

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или выпрямленную скрепку в отверстие лотка для SIM на левой грани телефона, пока лоток не выскочит.

Удалите лоток для SIM‑карты.

При сборке используйте метки на лотке, чтобы ориентировать и правильно вставить его обратно.

Вставьте кончик монтажной лопатки между задней крышкой и рамой в вырезе под лоток SIM‑карты.

Разместите монтажную лопатку вертикально и проведите вдоль левой кромки, чтобы начать отщелкивать заднюю крышку.

Продолжайте сдвигать лопатку по периметру телефона, пока задняя крышка полностью не отщелкнется.

Углы могут быть трудноотщелкиваемыми и потребовать силы. Если возникают проблемы, попробуйте поддеть крышку лопаткой.

Не пытайтесь полностью снять крышку ещё — к телефону всё ещё прикреплён деликатный кабель.

Осторожно переверните телефон так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку с рамы и переверните её через левую грань телефона, уложив крышку плоско на рабочую поверхность.

Будьте крайне осторожны, чтобы не растянуть деликатный кабель задней крышки.

При сборке установите заднюю крышку на рамку и плотно сожмите по периметру, чтобы защёлкнулись все фиксаторы.

Будьте очень осторожны, чтобы не проколоть аккумулятор отверткой.

Используйте крестообразную отвертку, чтобы выкрутить девять винтов длиной 3.6 мм, крепящих крышку материнской платы.

Винт у центра верхней кромки прикрыт наклейкой. Проколите её отверткой или удалите пинцетом.

Вставьте монтажную лопатку между правой кромкой крышки материнской платы и рамой.

Поверните лопатку, чтобы полностью отщёлкнуть крышку.

Снимите экранную защиту материнской платы и присоединённый к ней графитовый лист.

При сборке установите защиту материнской платы на место и плотно прижмите по периметру, чтобы защёлкнулись фиксаторы.

Используйте плоский конец лопатки, чтобы поддеть и отключить аккумуляторный контакт‑разъём с нижнего края материнской платы.

Чтобы снова подключить такие разъёмы, совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь насильно вдавить разъём, иначе можно его повредить.

Используйте плоский конец лопатки, чтобы поддеть и отключить контакт‑разъём задней крышки с нижнего края материнской платы.

Снимите заднюю крышку.

Будьте очень осторожны, чтобы не согнуть, не замять и не проколоть аккумулятор на следующих шагах. Повреждённый аккумулятор может протечь опасными химикатами и загореться.

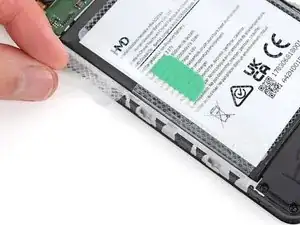

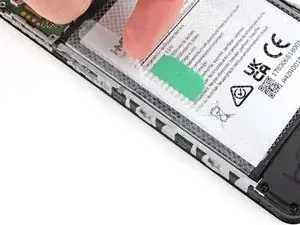

Аккуратно оторвите тремя пластиковыми язычками левую сторону аккумулятора пальцами.

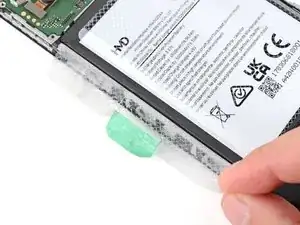

Одной рукой отведите прозрачные внешние язычки в сторону от аккумулятора и плотно прижмите их, чтобы зафиксировать рамку.

Если у вас проблемы с язычками, можно заправить их под телефон и закрепить лентой на экране.

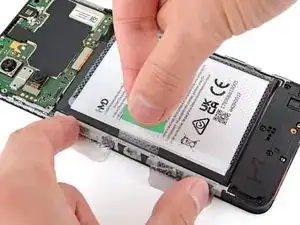

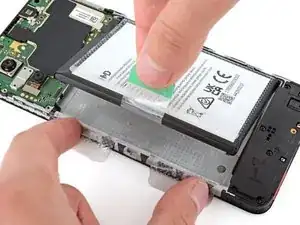

Свободной рукой хватаясь за зелёный центральный вытягивающий язычок, тяните строго вверх, чтобы полностью отделить клей аккумулятора.

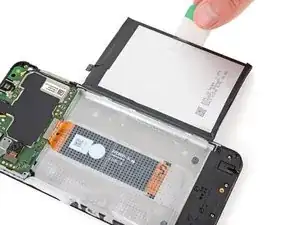

Положите аккумулятор через правую кромку телефона.

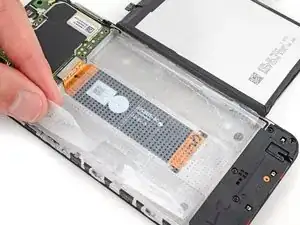

Пальцами снимите пластиковую плёнку аккумулятора с рамы.

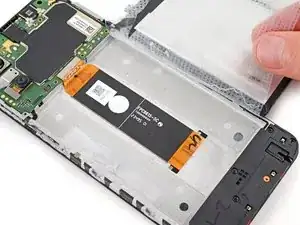

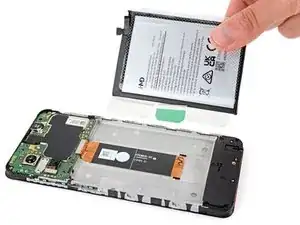

Удалите аккумулятор и его защитную плёнку.

При обратной сборке:

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это представляет опасность. Замените его на новый.

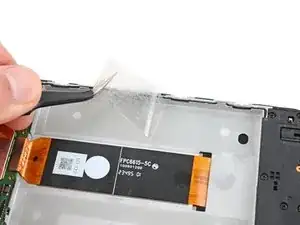

С помощью лопатки и пинцета подденьте и снимите два куска клейкой ленты для аккумулятора.

Нанесите новый клей на каркас и удалите пластиковые защитные плёнки.

Плотно прижмите аккумулятор в его посадочное место так, чтобы кабель располагался у верхнего края, а три язычка — у левого края.
