Замена задней крышки HMD Pulse Pro

Разрядите батарею телефона ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите его.

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM на левой грани телефона, пока лоток не выйдет.

Извлеките лоток для SIM‑карты.

При сборке используйте метки на лотке, чтобы правильно ориентировать и вставить его обратно.

Вставьте наконечник открывающей лопатки между задней крышкой и рамой в вырезе для лотка SIM‑карты.

Разместите лопаточку вертикально и проведите ею вдоль левой кромки, чтобы начать отщелкивать заднюю крышку.

Продолжайте проводить лопаткой по периметру телефона, пока задняя крышка полностью не отщелкнется.

Углы могут быть сложными для отщёлкивания и потребовать некоторого усилия. Если возникают затруднения, попробуйте поддеть лопаткой.

Пока не пытайтесь полностью снять крышку — к телефону всё ещё подключён деликатный кабель.

Аккуратно переверните телефон так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку с рамы и переверните её через левую кромку телефона, уложив крышку на рабочую поверхность.

Будьте очень осторожны, чтобы не натянуть и не повредить деликатный кабель задней крышки.

При сборке установите заднюю крышку на раму и плотными движениями по периметру защёлкните все клипсы.

Будьте очень осторожны, чтобы не проколоть батарею отвёрткой.

Используйте крестовую отвёртку, чтобы выкрутить девять винтов длиной 3.6 мм, крепящих крышку материнской платы.

Винт у центра верхнего края закрыт наклейкой. Проткните её отвёрткой или используйте пинцет, чтобы снять наклейку.

Вставьте открывающую лопаточку между правым краем крышки материнской платы и рамой.

Поверните лопаточку, чтобы полностью отщёлкнуть крышку.

Снимите защитный щит материнской платы и прикреплённый к нему графитовый лист.

При сборке установите щит материнской платы на место и плотно прижмите по периметру, чтобы защёлкнуть клипсы.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс‑разъём батареи от нижнего края материнской платы.

Чтобы снова подключить такие разъёмы, совместите разъём с гнездом и прижмите пальцем — сначала с одной стороны, затем с другой — пока не щёлкнет. Не пытайтесь силой вдавить разъём, иначе его можно навсегда повредить.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс‑разъём задней крышки от нижнего края материнской платы.

Снимите заднюю крышку.

Если в Вашей запасной задней крышке не установлен кнопка питания, выполните следующие два шага, чтобы снять и перенести её.

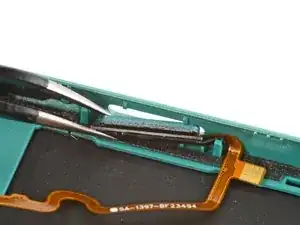

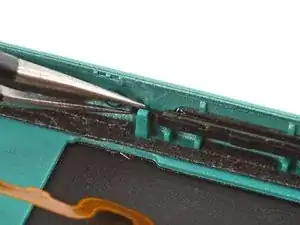

Используйте пинцет, чтобы аккуратно зажать верхний резиновый рычаг кнопки питания и вытащить его из паза.

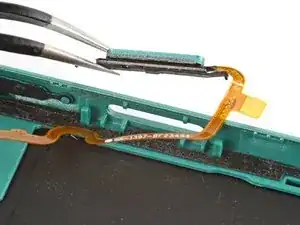

Используйте пинцет, чтобы поднять и удалить кнопку питания.

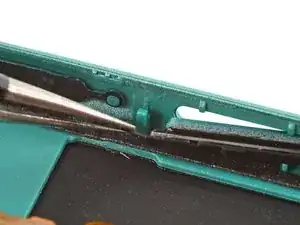

Установка кнопки питания может быть очень сложной и потребовать нескольких попыток. Сначала вставьте нижний резиновый рычаг и кабель вместе в их паз и задвиньте кнопку в вырез. Затем сдвиньте верхний рычаг в его паз.

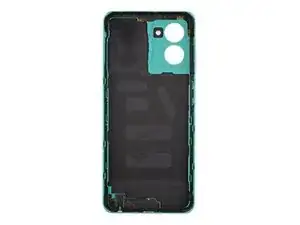

У Вас остаётся задняя крышка.
