Снятие материнской платы и динамика для уха (Pro)

Перед началом ремонта обязательно разрядите аккумулятор телефона ниже 25%. Заряженный литий-ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите его.

Крепко нажмите инструментом для извлечения SIM-карты, битой или распрямлённой скрепкой на отверстие для лотка SIM-карты на левом торце телефона, пока лоток не выдвинется.

Извлеките лоток для SIM-карты.

При сборке используйте маркировку на лотке, чтобы правильно сориентировать и вставить его обратно.

Вставьте конец opening pick между задней крышкой и рамой в вырезе для лотка SIM-карты.

Расположите инструмент строго вертикально и продвигайте его вдоль левого края, чтобы начать отстёгивание задней крышки.

Продолжайте двигать инструмент по периметру телефона, пока задняя крышка полностью не отсоединится.

Отсоединение уголков может быть затруднительным и потребует усилий. Если возникают трудности, попробуйте поддеть крышку инструментом.

Пока не пытайтесь полностью снять крышку — она всё ещё соединена с телефоном тонким кабелем.

Осторожно переверните телефон так, чтобы задняя крышка оказалась сверху.

Поднимите заднюю крышку с рамы и переверните её через левый край телефона, положив крышку плоско на рабочую поверхность.

Будьте очень осторожны — не повредите тонкий кабель задней крышки.

При сборке установите заднюю крышку на раму и плотно прижмите по периметру, чтобы защёлкнулись все фиксаторы.

Следите, чтобы отвёртка не проколола аккумулятор.

Используйте крестовую отвёртку, чтобы выкрутить девять винтов длиной 3,6 мм, крепящих защитную крышку материнской платы.

Винт в центре верхнего края закрыт наклейкой. Проделайте в ней отверстие отвёрткой или снимите наклейку пинцетом.

Вставьте конец opening pick между правым краем защитной крышки материнской платы и рамой.

Поверните инструмент, чтобы полностью отстегнуть крышку.

Снимите защитный экран материнской платы вместе с прикреплённым к нему графитовым листом.

При сборке установите экран материнской платы на место и плотно прижмите по периметру, чтобы защёлкнулись все фиксаторы.

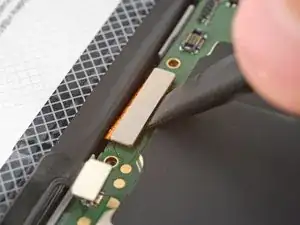

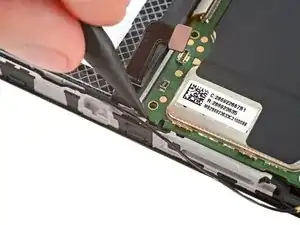

Плоским концом лопатки подденьте и отсоедините пресс-разъём аккумулятора от нижнего края материнской платы.

Чтобы подключить подобные разъёмы, совместите разъём с гнездом и нажмите на него пальцем — сначала с одной стороны, затем с другой — до щелчка. Не прикладывайте чрезмерное усилие, чтобы не повредить разъём.

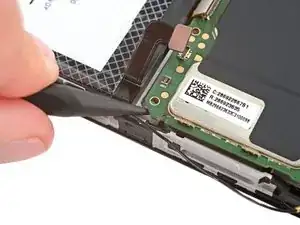

Плоским концом лопатки подденьте и отсоедините пресс-разъём задней крышки от нижнего края материнской платы.

Снимите заднюю крышку.

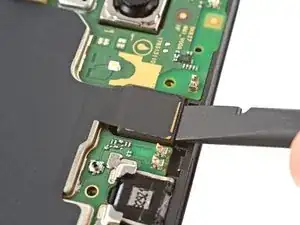

Плоским концом лопатки подденьте и отсоедините пресс-разъём кабеля дисплея рядом с кабелем аккумулятора.

Поместите один из захватов пинцета под металлический шейку разъёма чёрного антенного кабеля вблизи правого верхнего угла материнской платы.

Плавно поднимите вверх, чтобы отключить кабель.

Чтобы подключить кабель обратно, удерживайте металлическую головку над гнездом и надавите плоским концом лопатки — он должен защёлкнуться. Если соединение не получается, переориентируйте головку и попробуйте снова.

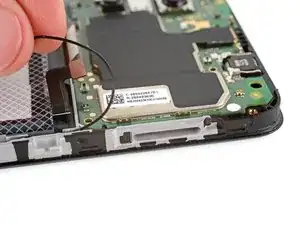

Аккуратно вытяните антенный кабель из двух фиксаторов на правом краю материнской платы.

Вставьте плоский конец лопатки под верхний край передней камеры и осторожно поднимите её из посадочного места.

Не пытайтесь полностью извлечь камеру — она подключена к нижней части материнской платы.

При сборке нажмите на переднюю камеру, пока она плотно не сядет на место.

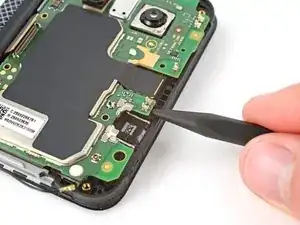

Воспользуйтесь острым концом лопатки, чтобы поддеть нижний правый угол материнской платы, пока она не освободится из креплений.

Если плата по-прежнему не снимается, подденьте верхний край лопаткой.

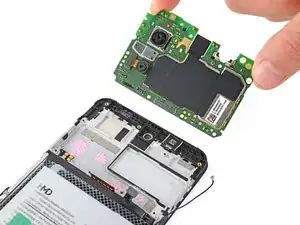

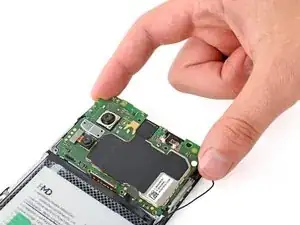

Поднимите и извлеките материнскую плату.

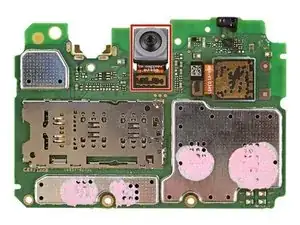

Фронтальная камера могла отсоединиться от нижней части платы при снятии. В этом случае подключите её разъём под давлением.

При сборке:

Убедитесь, что два разъёма под давлением на нижнем крае и антенна на правом крае не мешают, чтобы они не оказались под платой.

Опустите плату в посадочное место и нажмите на края, чтобы зафиксировать её.

При сборке:

Воспользуйтесь плоским концом лопатки, чтобы соскрести крупные куски термопасты с нижней стороны материнской платы.

Пипеткой или шприцем нанесите каплю изопропилового спирта (>90%) на остатки термопасты.

Удалите все остатки кофейным фильтром или тканью без ворса. Подождите одну минуту, чтобы спирт полностью высох.

Нанесите небольшую каплю термопасты на каждый из четырёх плюсов (+), отмеченных на раме.

Воспользуйтесь пинцетом, чтобы поддеть динамик для разговорного динамика с нижнего края телефона.

Извлеките динамик.

При сборке:

Снимите защитную плёнку с клейкой ленты динамика для разговорного динамика на сборке экрана и рамы.

Закрепите динамик, чтобы выступающие концы его металлических контактных полос располагались на нижнем краю.

Аккуратно извлеките слой поролоновой клейкой ленты с краёв нижней стороны динамика разговорного динамика, используя пинцет.

Утилизируйте ленту — её нельзя использовать повторно.
