Замена громкоговорителя Nokia 6

Выключите Nokia 6 перед началом разборки.

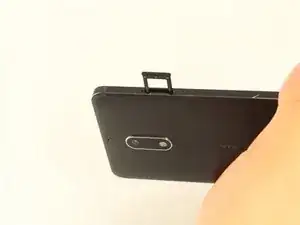

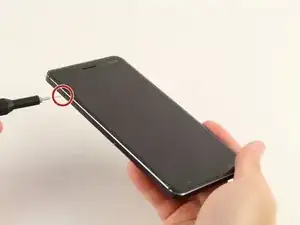

Вставьте инструмент для извлечения SIM-карты в отверстие на левой стороне телефона.

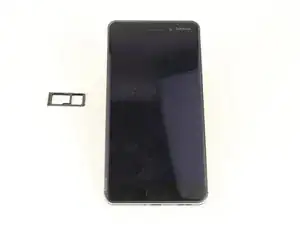

Извлеките SIM-карту и карту microSD.

Если защитное стекло разбито, примите меры предосторожности: заклейте экран лентой, чтобы предотвратить дальнейшее разрушение и травмы.

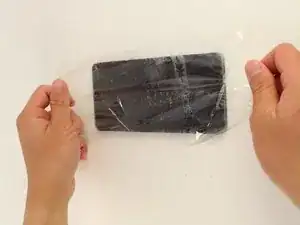

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран Nokia 6 до полного покрытия.

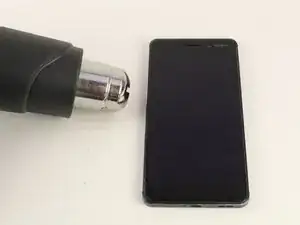

Чтобы размягчить клей, используйте термопистолет и прогрейте один край телефона в течение пяти минут.

Для использования термопистолета подключите его к розетке.

При подключении термопистолет автоматически включается и начнёт дуть горячим воздухом.

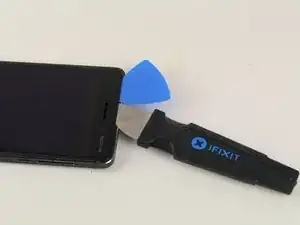

Возьмите металлическую лопатку и сдвиньте её под стекло после размягчения клея.

Поместите медиатор под стекло после приподнимания лопаткой, чтобы экран не приклеился обратно к рамке.

Не прикасайтесь металлическим инструментом или картами к кромке ЖК-дисплея под стеклом. Это может повредить шлейфы и нарушить конструктивную целостность телефона.

Углы экрана — самая уязвимая часть. Убедитесь, что весь край экрана отслоен от рамки, прежде чем поддевать углы.

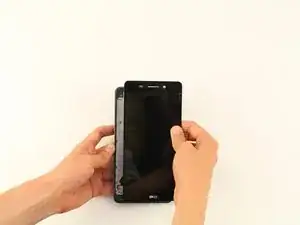

Поднимите экран и снимите его с телефона.

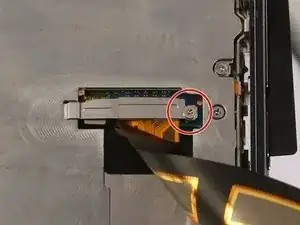

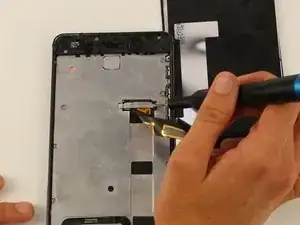

Используйте отвертку Phillips #000, чтобы вынуть винт 1 мм x 1,4 мм, фиксирующий металлическую скобу над разъёмом шлейфа экрана.

Снимите металлическую скобу пинцетом.

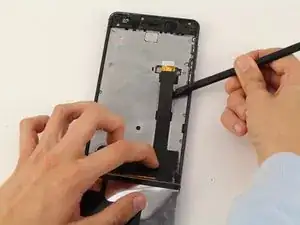

С помощью медиатора отсоедините разъём шлейфа экрана и освободите модуль дисплея.

Углы и кромка ЖК-дисплея хрупкие. Будьте осторожны при прикреплении его к задней крышке телефона.

Аккуратно извлеките экран из устройства.

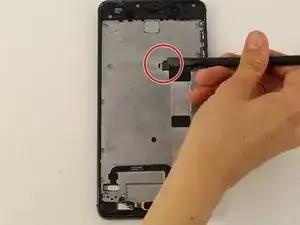

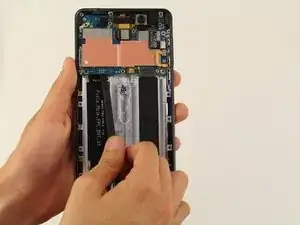

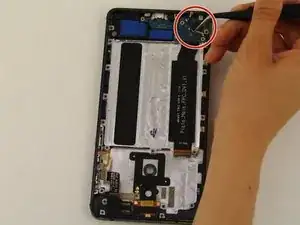

Отсоедините разъём аккумулятора с помощью медиатора.

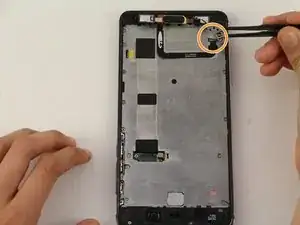

Используйте отвертку Phillips #00, чтобы вынуть винт 1,2 мм x 2,2 мм в верхнем правом углу телефона.

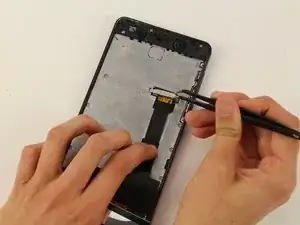

С помощью пинцета снимите скобу.

Отсоедините кабель с помощью чёрного нейлонового медиатора.

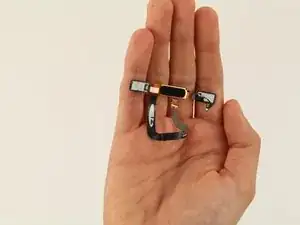

Отсоедините кнопку «Домой» и извлеките её из устройства.

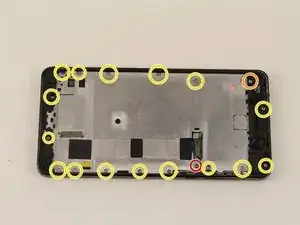

Удалите 18 винтов.

Один винт 1 мм x 1,4 мм нужно вынуть отверткой Phillips #000.

Один из винтов 1,2 мм x 4,2 мм будет извлечён отверткой Phillips #00.

Оставшиеся 16 винтов можно снять отверткой Phillips #00; они имеют размер 1,2 мм x 2,2 мм.

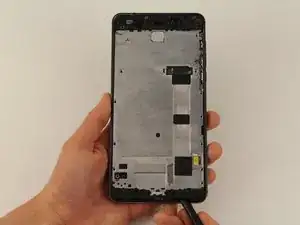

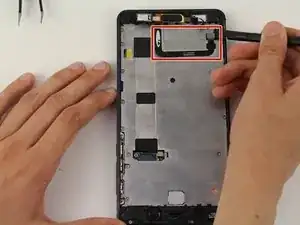

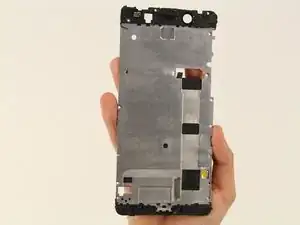

Отсоедините среднюю рамку с помощью медиатора и снимите её с устройства.

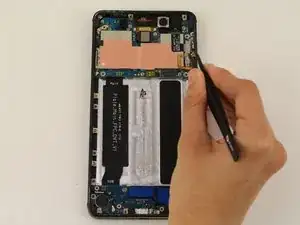

Снимите скобу пинцетом.

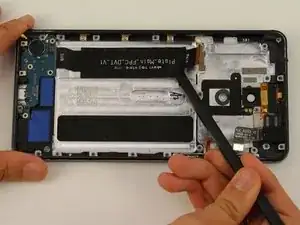

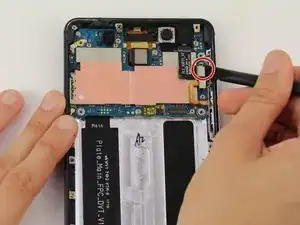

Отсоедините два кабеля при помощи медиатора.

Отсоедините кабель пинцетом.

Будьте осторожны при отсоединении кабелей, не вытягивайте кабели полностью из телефона!

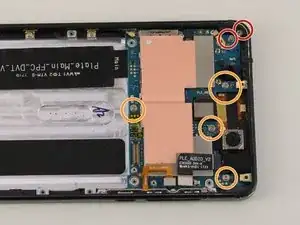

Удалите шесть винтов.

Два из этих винтов имеют размер 1,0 мм x 1,4 мм и должны быть сняты отверткой Phillips #000.

Оставшиеся четыре винта 1,2 мм x 2,2 мм снимаются отверткой Phillips #00.

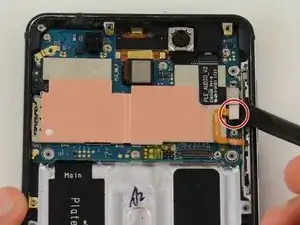

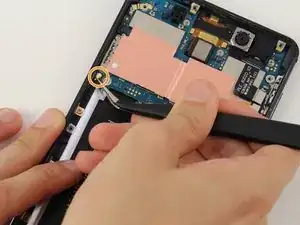

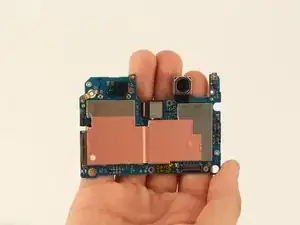

С помощью медиатора извлеките материнскую плату из Nokia 6.

Будьте осторожны: материнская плата хрупкая. Осторожно пошевелите её, чтобы вынуть.

Пинцетом поднимите провод у разъёма microUSB и блок микрофона.

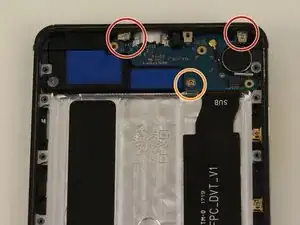

Удалите три винта.

Два из них 1 мм x 1,4 мм можно вынуть отверткой Phillips #000.

Один винт 1,2 мм x 2,2 мм можно вынуть отверткой Phillips #00.

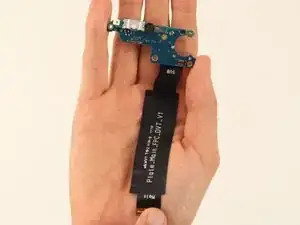

Снимите разъём microUSB и микрофон, поддев блок медиатором и подняв его.

Осторожно поднимайте чёрную полосу медиатором, не рвите её.

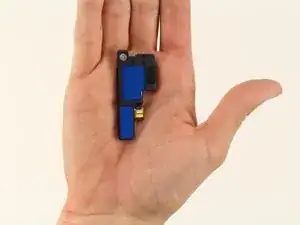

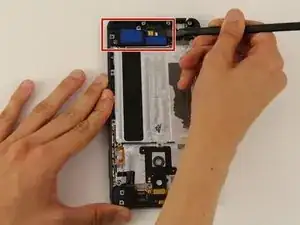

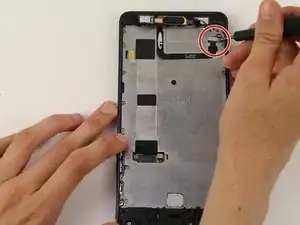

Используйте лопатку, чтобы вынуть динамик из телефона.
