Замена блока дисплея Nokia 3.1
В этом руководстве описан процесс замены поврежденного дисплея смартфона Nokia 3.1. При снятии задней крышки потребуется немного терпения, так как вначале может быть сложно её открыть. Также для разборки самого дисплея потребуется запастись терпением, поскольку его необходимо будет прогревать.
Шаг 1
Сначала извлеките лотки для SIM-карты и карты памяти.
Шаг 2
Попробуйте использовать тонкий инструмент, например, лезвие бритвы, чтобы начать открытие задней крышки.
Как только вы немного приподняли крышку, вставьте пластиковую карту или пластиковый инструмент в образовавшийся зазор.
Медленно продвигайтесь пластиковым инструментом по периметру задней крышки. Также можно использовать медиатор или аналогичный предмет.
Подсказка: задняя крышка крепится к корпусу с помощью нескольких пластиковых выступов, а также тонкой полоски клея. Крышка достаточно гибкая и прочная.
Шаг 3
Открутите семь винтов Torx T5 с крышки центральной платы.
Снимите крышку центральной платы.
Отсоедините разъём аккумулятора от центральной платы.
Шаг 4
На нижнем конце аккумулятора вы увидите два черных конца клеевых полос, выступающих из-под аккумулятора.
Медленно потяните за концы клеевых полос, чтобы можно было извлечь аккумулятор.
Шаг 5

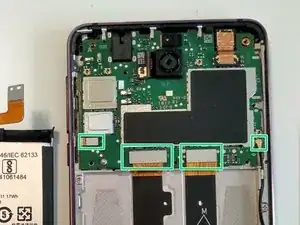

Отключите от центральной платы следующие разъёмы:
разъём кнопки,
разъём дисплея,
разъём второй платы
и разъём кабеля Wi-Fi.
Теперь аккуратно извлеките центральную плату, покачивая её вверх. Плата не крепится винтами к корпусу. Она удерживается только клеевой полосой на своей задней стороне.
Шаг 6

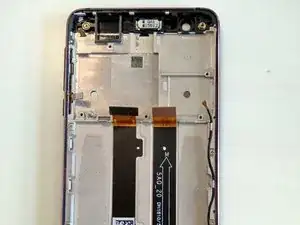

Медленно отсоедините кабель дисплея, начиная от разъёма.
Шаг 7
Перед тем как приступить к разборке дисплея, его необходимо прогреть, чтобы ослабить клей, удерживающий его на месте.

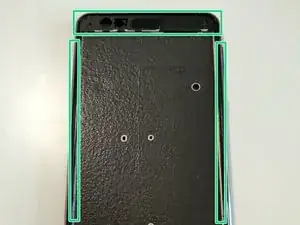

Подсказка: по бокам дисплея клея значительно меньше, чем в верхней и нижней части. Поэтому начинайте с боковых сторон, чтобы поддеть дисплей.

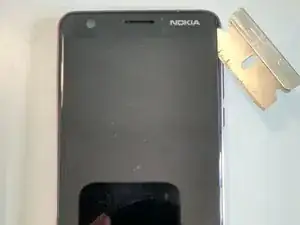

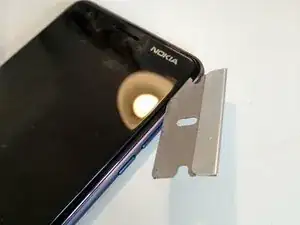

Используйте плоский инструмент, например, лезвие бритвы, чтобы поддеть дисплей. Медленно освобождайте боковые стороны, разрезая разогретый клей.
Особенно после того, как вы начали поддевать дисплей лезвием, можно попробовать использовать несколько более толстый инструмент, например, пластиковую карту. При освобождении верхней и нижней части дисплея потребуется терпение, а пластиковая карта меньше повредит пластиковую рамку.
Шаг 8

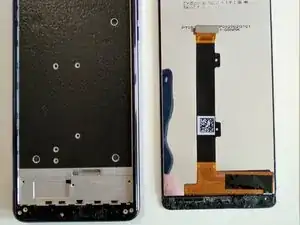

После снятия дисплея потребуется изопропиловый спирт для очистки остатков клея.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке. Для крепления блока дисплея к рамке необходимо использовать клей.
Перевод руководства с ifixit.com
