Замена экрана и рамки HMD Pulse Pro

Разрядите аккумулятор телефона ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите устройство.

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM на левой грани телефона, пока лоток не выскочит.

Извлеките лоток для SIM‑карты.

При сборке ориентируйте и вставляйте лоток по меткам на нём.

Вставьте наконечник плоского лома между задней крышкой и рамкой, в вырезе под лоток SIM.

Расположите плоский лом вертикально и проведите им вдоль левой грани, чтобы начать отщёлкивать заднюю крышку.

Продолжайте проводить ломом по периметру телефона, пока задняя крышка полностью не отщёлкнется.

Углы могут быть трудными для отщёлкивания и потребуют усилия. Если возникают трудности, попробуйте поддеть крышку ломом.

Не снимайте крышку полностью — к телефону по‑прежнему подключён тонкий кабель.

Осторожно переверните телефон так, чтобы задняя крышка оказалась сверху.

Поднимите заднюю крышку с рамки и отогните её через левую грань телефона, положив крышку на рабочую поверхность.

Будьте очень аккуратны, чтобы не растянуть и не повредить тонкий кабель задней крышки.

При сборке установите заднюю крышку на рамку и плотно прижмите по периметру, чтобы защёлкнулись все клипсы.

Будьте крайне осторожны, чтобы не проколоть аккумулятор отверткой.

Используйте крестовую отвертку, чтобы выкрутить девять винтов длиной 3.6 мм, фиксирующих крышку материнской платы.

Винт у центра верхней кромки скрыт под наклейкой. Проткните её отверткой или удалите наклейку пинцетом.

Вставьте плоский лом между правой кромкой крышки материнской платы и рамкой.

Поверните лом, чтобы полностью отщёлкнуть крышку.

Снимите экранную (материнскую) крышку и прикреплённый к ней графитовый лист.

При сборке установите крышку материнской платы на место и плотно прижмите по периметру, чтобы защёлкнулись клипсы.

Используйте плоский конец лома, чтобы поддеть и отключить пресс‑разъём аккумулятора от нижнего края материнской платы.

Чтобы подключить такие разъёмы, совместите разъём с гнездом и надавите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вставить разъём, иначе вы можете его повредить.

Используйте плоский конец лома, чтобы поддеть и отключить пресс‑разъём задней крышки от нижнего края материнской платы.

Снимите заднюю крышку.

Используйте плоский конец лома, чтобы поддеть и отключить пресс‑разъём кабеля дисплея, расположенный рядом с кабелем аккумулятора.

Просуньте одну лапку пинцета под металлическую шейку чёрной головки разъёма антенного кабеля, рядом с верхним правым углом материнской платы.

Поднимите строго вверх, чтобы отключить кабель.

Для подключения удерживайте металлическую головку над гнездом и нажмите плоским концом лома — она должна защёлкнуться. Если не соединяется, поправьте положение и попробуйте снова.

Аккуратно вытащите антенный кабель из двух зажимов на правой кромке материнской платы.

Вставьте плоский конец лопатки под верхний край передней камеры и аккуратно приподнимите её из посадочного места.

Не пытайтесь снимать камеру полностью — она подключена к нижней части материнской платы.

При сборке нажмите на переднюю камеру, пока она плотно не сядет в посадочное место.

Используйте острие лопатки, чтобы поддеть нижний правый угол материнской платы, пока она не отщёлкнется.

Если плата всё ещё кажется зажатой, используйте лопатку, чтобы поддеть верхний край.

Поднимите и снимите материнскую плату.

При снятии передняя камера могла отключиться от нижней части платы. Если это произошло, подключите её защёлкивающийся разъём.

При сборке:

Убедитесь, что два защёлкивающихся разъёма на нижнем крае и антенный кабель на правом крае не мешают и не окажутся зажатые под платой.

Опустите плату в посадочное место и нажмите по краям, чтобы защёлкнуть её на место.

При сборке:

Используйте плоский конец лопатки, чтобы соскоблить крупные куски термопасты с нижней части материнской платы.

Используйте пипетку или шприц, чтобы нанести каплю изопропилового спирта (>90%) на остатки термопасты.

Удалите все остатки фильтром для кофе или безворсовой тканью. Подождите одну минуту, чтобы спирт полностью выпарился.

Нанесите небольшую точку термопасты на каждый из четырёх знаков плюс (+), слегка выгравированных в рамке.

Используйте лопатку, чтобы поддеть динамик разговорного телефона с нижнего края телефона.

Снимите динамик.

При сборке:

Снимите пластиковую плёнку с клеевой подложки динамика на сборке экрана и рамки.

Установите динамик на место так, чтобы выступающие кончики его металлических контактных лапок были на нижнем крае.

Пинцетом аккуратно удалите слой пенопластового клея с периметра нижней стороны динамика разговорного телефона.

Выбросьте клей — его нельзя использовать повторно.

Будьте очень осторожны, чтобы не проколоть аккумулятор отверткой.

Отверткой Phillips выкрутите семь винтов длиной 3,6 мм, крепящих крышку платы зарядки.

Винт возле центра нижнего края покрыт наклейкой. Проткните её отверткой или удалите наклейку пинцетом.

Поднимите нижний край крышки платы зарядки пальцами, пока она не отщёлкнется.

Снимите крышку.

Используйте острие лопатки, чтобы поддеть и отключить защёлкивающийся кабель платы зарядки на верхнем крае платы.

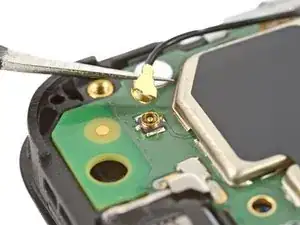

Просуньте одну ветвь пинцета под металлическую шейку разъёмной головки чёрного антенного кабеля, рядом с центром платы.

Поднимите строго вверх, чтобы отключить кабель.

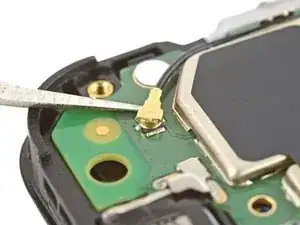

Чтобы подключить кабель обратно, удерживайте металлическую головку над её гнездом и нажмите плоским концом лопатки — она должна защёлкнуться. Если контакт не устанавливается, отрегулируйте положение головки и попробуйте снова.

Используйте острие лопатки, чтобы поддеть и отщёлкнуть левый и правый края платы зарядки.

Снимите плату зарядки.

При сборке:

Убедитесь, что межсоединительный кабель поднят вверх, а чёрный антенный кабель проложен через его канавку на правом крае.

Установите плату зарядки в её посадочное место и нажмите по краям, чтобы защёлкнуть её на место.

Вставьте острие лопатки под левую сторону вибромотора (рядом с маленьким вырезом) и подденьте его.

Если мотор не поддаётся, используйте пипетку или шприц, чтобы капнуть изопропилового спирта (>90%) под мотор и размягчить клей.

Снимите вибромотор.

При сборке используйте небольшой кусочек двустороннего скотча, чтобы закрепить вибромотор в рамке.

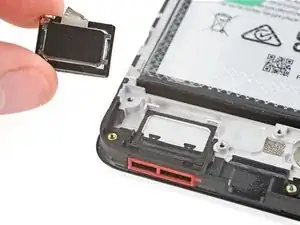

Вставьте острие лопатки под нижний левый угол громкоговорителя и подденьте его.

Снимите громкоговоритель.

При сборке:

Снимите пластиковую плёнку с клеевой подложки громкоговорителя на вашем запасном модуле экрана и рамки.

Установите динамик на место так, чтобы металлические контакты были на левом крае.

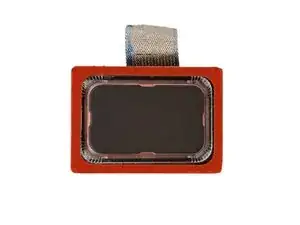

Используйте пинцет, чтобы аккуратно снять слой пеноклея с периметра нижней стороны динамика.

Выбросьте клей — его нельзя повторно использовать.

Пальцами поднимите чёрный антенный кабель из его канавки на правом краю телефона.

Будьте очень осторожны, чтобы не согнуть, не помять и не проткнуть аккумулятор в следующих шагах. Повреждённый аккумулятор может протечь и воспламениться.

Пальцами аккуратно оторвите три пластиковые вкладки с левой стороны аккумулятора.

Одной рукой отогните прозрачные внешние вкладки в сторону от аккумулятора и плотно прижмите их, чтобы зафиксировать каркас.

Если у вас возникают проблемы с вкладками, можно подогнуть их под телефон и закрепить лентой к экрану.

Свободной рукой захватите центральную зелёную тяговую петлю и тяните прямо вверх, чтобы полностью отделить клей аккумулятора.

Положите аккумулятор на правый край телефона.

Пальцами снимите с рамки пластиковую плёнку аккумулятора.

Если вы планируете повторно использовать аккумулятор, осторожно не рвите плёнку. Если плёнка порвётся, потребуется заменяющая плёнка.

Удалите аккумулятор и его плёнку.

При сборке:

Если вы повторно используете оригинальный аккумулятор:

Никогда не используйте повторно повреждённый или деформированный аккумулятор — это потенциальная опасность. Если аккумулятор согнут, деформирован или повреждён любым образом, замените его на новый.

Если пластиковая плёнка аккумулятора была повреждена при снятии, аккуратно удалите её — будьте очень осторожны, чтобы не согнуть и не повредить аккумулятор. Нанесите новую плёнку на аккумулятор, убедившись, что вкладки находятся на левой кромке.

Снимите две большие пластиковые подложки с внешних краёв углубления для аккумулятора, чтобы обнажить клей.

Плотно прижмите аккумулятор в его углубление так, чтобы кабель находился на верхней кромке.

У вас остаётся сборка экрана и рамки.

При сборке:

Удалите большую подложку под кабелем дисплея в вашей новой сборке экрана и рамки.

Плотно прижмите кабель дисплея на место, чтобы зафиксировать его клеем.
