Замена узла камеры Motorola Droid

Сдвиньте крышку аккумуляторного отсека вниз, одновременно нажимая большим пальцем в центр крышки.

Поднимите и снимите крышку аккумуляторного отсека с телефона.

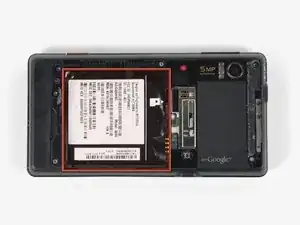

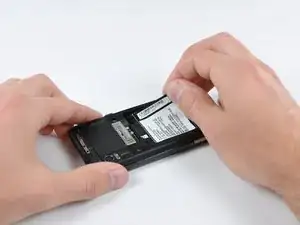

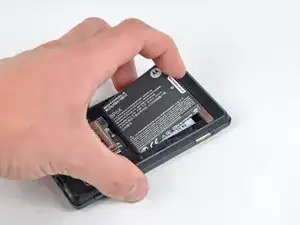

Схватите верхний левый угол аккумулятора и вытащите его из посадочного места.

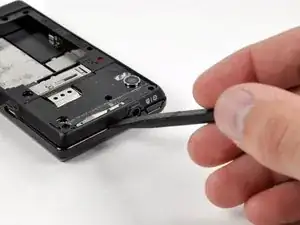

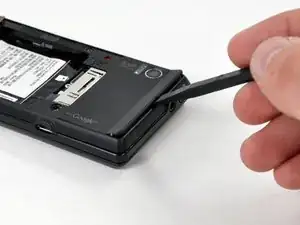

Используйте лопаточку, чтобы приподнять и снять чёрную пластиковую заглушку винта в верхней части телефона рядом с камерой.

Заглушка закреплена на клее, поэтому может потребоваться приложить некоторое усилие.

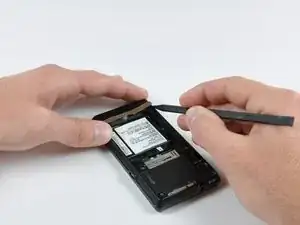

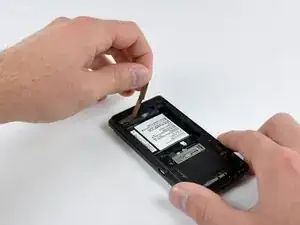

С помощью кончика лопаточки приподнимите один угол золотистой ленточной шлейфовой связи под отсеком аккумулятора.

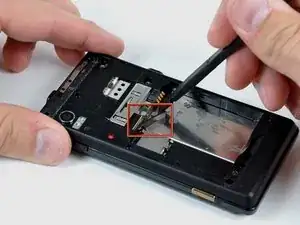

Отклейте шлейф от телефона.

Осторожно снимите наклейку с информацией об устройстве, которая закрывает экранирующие пластины материнской платы.

Эта наклейка содержит важную информацию, специфичную для телефона. Снимайте её аккуратно и храните в безопасном месте.

Вставьте плоский конец лопаточки и отожмите пластиковую крышку камеры, чтобы снять её с телефона.

Тонкая пластиковая крышка приклеена к телефону. Работайте медленно и осторожно.

Снимите семь винтов Torx T5 длиной 5,5 мм, фиксирующих задний корпус с внутренним каркасом.

Вставьте плоский конец лопаточки и подденьте вниз пластиковую защёлку, удерживающую задний корпус у винта материнской платы.

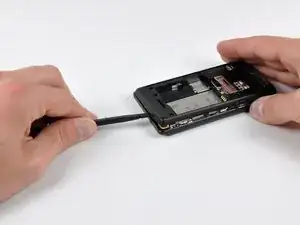

Аккуратно вставьте лопаточку между задним и передним корпусами в верхней части телефона, рядом с разъёмом для наушников.

Осторожно отожмите верхний край заднего корпуса от остальной части телефона.

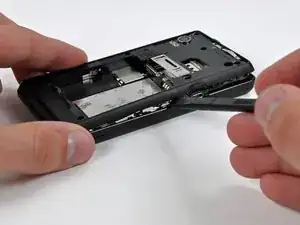

Держа лопаточку вставленной между задним и передним корпусами, проведите ею вдоль правого края устройства, двигаясь к низу, поддёвывая по ходу движения.

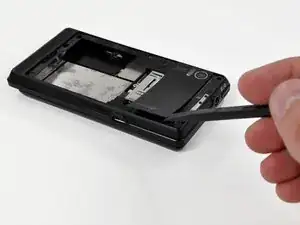

Продолжайте поддевать вдоль нижнего края устройства справа налево, освобождая его от передней панели.

Продолжайте отщёлкивать задний корпус от переднего вдоль левой стороны, двигаясь снизу вверх.

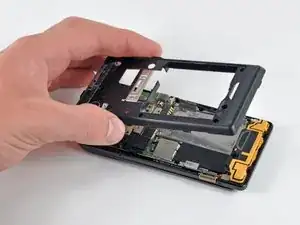

Поднимите задний корпус и снимите его с телефона.

Осторожно приподнимите и извлеките узел динамика из телефона.

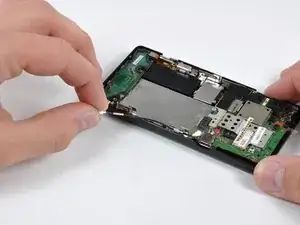

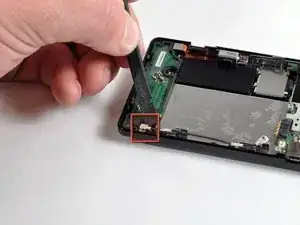

Используйте лопаточку, чтобы отсоединить антенные кабельные разъёмы от их гнёзд на материнской плате и плате динамика/антенны.

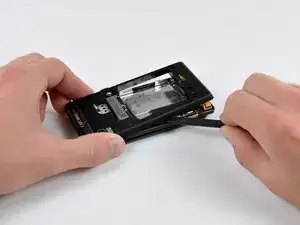

Выведите антенный кабель из металлических клипс вдоль боковой стороны переднего корпуса.

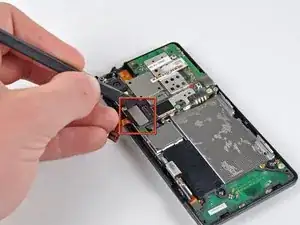

Отклейте чёрную ленту, закрывающую разъёмы боковых кнопок и ленточный разъём дисплея на материнской плате.

Отсоедините разъём питания/регулировки громкости от его гнезда на материнской плате, используя плоский конец лопаточки.

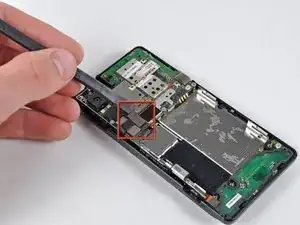

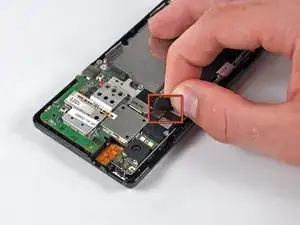

Отсоедините ленточный разъём дисплея от его гнезда на материнской плате, используя плоский конец лопаточки.

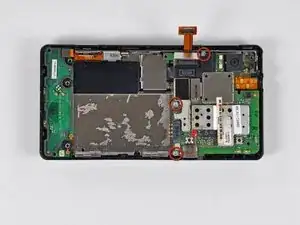

Снимите три винта Torx T5 длиной 3,8 мм, фиксирующие материнскую плату к переднему корпусу.

Не пытайтесь полностью извлечь материнскую плату — она всё ещё прикреплена ленточным разъёмом клавиатуры.

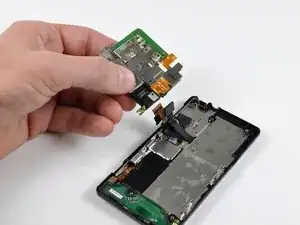

Осторожно приподнимите материнскую плату из переднего корпуса и положите её рядом с телефоном, учитывая, что разъём клавиатуры по-прежнему подключён.

Отсоедините разъём клавиатуры, поддев его и поднимая прямо вверх с его гнезда на материнской плате.

Извлеките материнскую плату из телефона.

Разместите материнскую плату так, чтобы объектив камеры был направлен вниз.

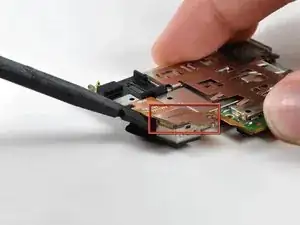

Отсоедините разъём камеры от его гнезда, поддев его прямо вверх лопаточкой.

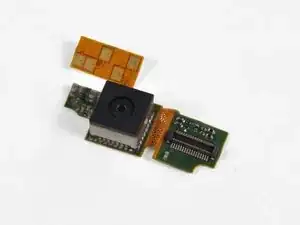

Снимите узел камеры.
