Замена ЖК-дисплея Motorola Droid

Сдвиньте крышку батарейного отсека вниз, одновременно надавливая большим пальцем в центре крышки.

Поднимите и снимите крышку батарейного отсека с телефона.

Схватите верхний левый угол батареи и вытащите её из гнезда.

Используйте лопатку, чтобы приподнять и снять чёрную пластиковую заглушку винта в верхней части телефона рядом с камерой.

Заглушка приклеена, поэтому может потребоваться некоторое усилие.

С помощью острия лопатки приподнимите один угол золотой ленты под отсеком батареи.

Отклейте ленту от телефона.

Осторожно отклейте наклейку с информацией об устройстве, закрывающую экранирующие пластины платы (EMI).

Эта наклейка содержит важную информацию, специфичную для телефона. Снимайте её аккуратно и храните в безопасном месте.

Вставьте плоский конец лопатки и отоприте пластиковую крышку камеры от телефона.

Тонкая пластиковая крышка приклеена к телефону. Работайте медленно и аккуратно.

Удалите семь винтов T5 длиной 5,5 мм, фиксирующих заднюю крышку к внутренней части корпуса.

Вставьте плоский конец лопатки и подденьте вниз пластиковую защёлку, удерживающую заднюю крышку у винта на материнской плате.

Аккуратно вставьте лопатку между задней и передней частями корпуса в верхней части телефона, рядом с разъёмом для наушников.

Осторожно подденьте верхний край задней крышки, отрывая её от остальной части телефона.

Держа лопатку вставленной между задней и передней частями корпуса, проведите ею вдоль правого края устройства, двигаясь книзу и поддевая по ходу.

Продолжайте поддевать вдоль нижнего края устройства справа налево, освобождая его от передней панели.

Продолжайте отщёлкивать заднюю крышку от передней вдоль левой стороны, двигаясь снизу вверх.

Поднимите заднюю крышку и снимите её с телефона.

Осторожно поднимите и снимите модуль динамика с телефона.

Используйте лопатку, чтобы отсоединить антенные разъёмы от соответствующих гнёзд на материнской плате и плате динамика/антенны.

Выведите антенный кабель из металлических держателей вдоль боковой стороны передней части корпуса.

Отклейте чёрную ленту, закрывающую разъёмы боковой кнопки и шлейфа дисплея на материнской плате.

Отсоедините разъём питания/кнопок громкости от гнезда на материнской плате, поддев плоским концом лопатки.

Отсоедините разъём шлейфа дисплея от гнезда на материнской плате, поддев плоским концом лопатки.

Удалите три винта T5 длиной 3,8 мм, фиксирующие материнскую плату к передней части корпуса.

Не пытайтесь пока снимать материнскую плату — она всё ещё соединена шлейфом клавиатуры.

Осторожно приподнимите материнскую плату от передней части корпуса и положите её рядом с телефоном, учитывая, что шлейф клавиатуры всё ещё подключён.

Отсоедините разъём клавиатуры, поддев его и подняв прямо вверх с гнезда на материнской плате.

Снимите материнскую плату с телефона.

Отсоедините разъём кнопки камеры/вибратора, поддев его плоской лопаткой и подняв прямо вверх с гнезда на плате динамика.

Раздвиньте телефон.

Поднимите край чёрной пластиковой рамки с платой динамика со стороны, ближе к клавиатуре.

Продолжайте поднимать боковую часть рамки до почти вертикального положения и аккуратно выведите её из задней части сборки ЖК-дисплея.

Снимите экранирующую пластину, освободив защёлки, показанные концом лопатки.

Удалите пять винтов с крестообразной головкой Phillips 2,5 мм.

Это либо крестовая отвертка Phillips 2,5 мм, либо Torx T4. Motorola изменила крепления в более поздних моделях A956.

Сдвиньте телефон, пока не станет виден шестой винт, как показано.

Удалите один винт Phillips 2,5 мм.

Продолжайте сдвигать телефон в том же направлении, пройдя его «закрытое» положение, пока не откроются ещё четыре винта. Вам нужно будет слегка приподнять слайдер, чтобы пройти «закрытое» положение.

Удалите четыре винта Phillips 2,5 мм.

Верните телефон в нормальное «закрытое» положение.

Отклейте ленту дисплея от металлической подложки клавиатуры.

Лента пока не может быть полностью удалена, так как она прикреплена к задней части ЖК-экрана.

Вставьте лопатку между задней и передней частью корпуса дисплейного узла и отклейте две ленточные шлейфы от двух клеевых подушек на задней части корпуса дисплейного узла.

Положение подушек на задней части корпуса показано. Верхний левый угол корпуса соответствует углу телефона, показанному на первой фотографии.

Используйте плоский конец лопатки, чтобы приподнять плату с датчиком внешнего освещения и разъемом кабеля данных дисплея из корпуса экрана.

Используйте кончик лопатки, чтобы поднять динамик из корпуса экрана.

Отклейте черную ленту, чтобы открыть разъем передней панели.

Используйте плоский конец лопатки или ноготь, чтобы отогнуть защитную крышку на ZIF-разъеме ленточного кабеля передней панели.

Убедитесь, что вы поднимаете именно петлю-крышку, а не сам разъем.

Отсоедините ленточный кабель передней панели.

Переверните телефон и снимите переднюю панель.

Сдвиньте телефон в открытое положение.

Пропуская ленточный кабель дисплея через паз в металлической подложке клавиатуры, медленно продолжайте сдвигать телефон дальше обычной точки ограничения.

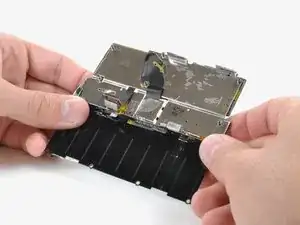

Продолжайте продевать ленточный кабель дисплея и сдвигать телефон, пока узел ЖК-экрана не отделится от клавиатуры.

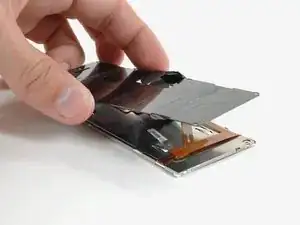

Снимите заднюю крышку с дисплейного узла, пропуская ленточный кабель через разрез по ходу действия.

Отклейте черную ленту, чтобы открыть разъем кабеля данных дисплея.

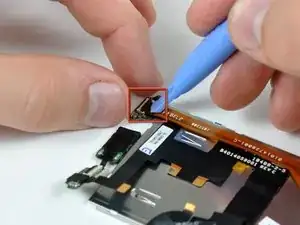

Используйте инструмент для вскрытия iPod или ноготь, чтобы отогнуть черный рычаг на ZIF-разъеме.

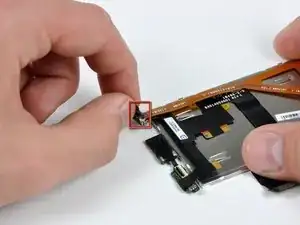

Вытащите оранжевый кабель данных дисплея из ZIF-разъема.

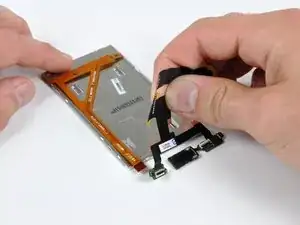

Отклейте ленточный кабель дисплея от задней части ЖК-экрана. Ленточный кабель приклеен, поэтому работайте медленно, чтобы не повредить его.

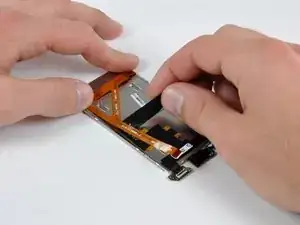

Удалите ленточный кабель дисплея с задней части ЖК-экрана.
