Замена передней панели Motorola Droid

Сдвиньте заднюю крышку аккумулятора вниз, надавливая большим пальцем на ее центр.

Приподнимите и снимите заднюю крышку аккумулятора с телефона.

Возьмитесь за верхний левый угол аккумулятора и извлеките его из отсека.

Используйте лопатку, чтобы поддеть и снять черную пластиковую заглушку винта в верхней части телефона рядом с камерой.

Заглушка крепится на клейкой основе, поэтому может потребоваться приложить некоторое усилие.

Кончиком лопатки подденьте один угол золотистой ленты под отсеком аккумулятора.

Отогните ленту от телефона.

Аккуратно отклейте информационную наклейку устройства, закрывающую экраны ЭМП на материнской плате.

Эта наклейка содержит важную информацию, специфичную для данного телефона. Снимите ее осторожно и храните в безопасном месте.

Вставьте плоский конец лопатки и подденьте пластиковую крышку камеры, чтобы снять ее с телефона.

Тонкая пластиковая крышка крепится к телефону на клейкой основе. Действуйте медленно и аккуратно.

Выкрутите семь винтов T5 Torx длиной 5,5 мм, крепящих заднюю часть корпуса к внутренней части.

Вставьте плоский конец лопатки и подденьте вниз, чтобы освободить пластиковый фиксатор, удерживающий заднюю часть корпуса на винте материнской платы.

Аккуратно вставьте лопатку между задней и передней частями корпуса в верхней части телефона, рядом с аудиоджеком.

Осторожно подденьте верхний край задней части корпуса, отделяя его от остальной части телефона.

Не вынимая лопатку из щели между задней и передней частями корпуса, проведите ею вдоль правого края устройства по направлению к низу, продолжая поддевать.

Продолжайте поддевать вдоль нижнего края устройства справа налево, отделяя его от передней панели.

Продолжайте отделять заднюю часть корпуса от передней по левой стороне, двигаясь снизу вверх.

Извлеките заднюю часть корпуса из телефона.

Аккуратно приподнимите и извлеките сборку динамика из телефона.

Используйте лопатку, чтобы отключить разъемы кабеля антенны от соответствующих гнезд на материнской плате и на плате динамика/антенны.

Освободите кабель антенны, вытянув его из металлических зажимов вдоль боковой стороны передней части корпуса.

Отклейте черную ленту, закрывающую разъемы боковой кнопки и дисплея на материнской плате.

С помощью плоского конца лопатки отсоедините разъем кнопки питания/громкости от его гнезда на материнской плате.

С помощью плоского конца лопатки отсоедините разъем шлейфа дисплея от его гнезда на материнской плате.

Выкрутите три винта T5 Torx длиной 3,8 мм, крепящие материнскую плату к передней части корпуса.

Пока не пытайтесь извлечь материнскую плату, она все еще подключена через разъем шлейфа клавиатуры.

Аккуратно приподнимите материнскую плату от передней части корпуса и положите рядом с Droid, учитывая, что разъем клавиатуры все еще подключен.

Отсоедините разъем клавиатуры, поддев его прямо вверх от гнезда на материнской плате.

Извлеките материнскую плату из телефона.

Отсоедините разъем кнопки камеры/вибромотора, поддев его прямо вверх от гнезда на плате динамика с помощью лопатки.

Сдвиньте телефон, чтобы открыть его.

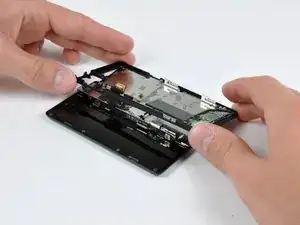

Приподнимите край черного пластикового ободка, включающего плату динамика, со стороны, ближайшей к клавиатуре.

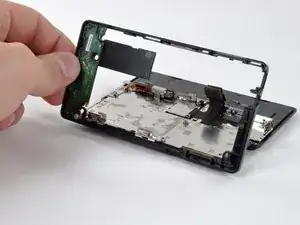

Продолжайте поднимать сторону ободка, пока он почти не встанет вертикально, и высвободите его, покачивая, из задней части сборки ЖК-дисплея.

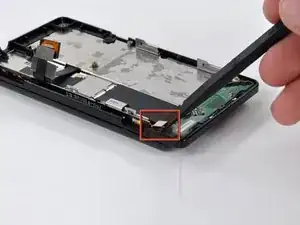

Снимите экран ЭМП, освободив защелки, показанные на изображении, с помощью кончика лопатки.

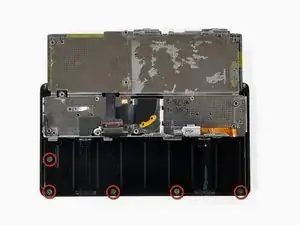

Выкрутите пять винтов с крестообразным шлицем PH2 размером 2,5 мм.

Это может быть либо крестообразный шлиц PH2 размером 2,5 мм, либо звездочка Torx T4. Motorola изменила это на более поздних моделях A956.

Сдвиньте телефон, пока не станет виден шестой винт, как показано на рисунке.

Выкрутите один винт с крестообразным шлицем PH2 размером 2,5 мм.

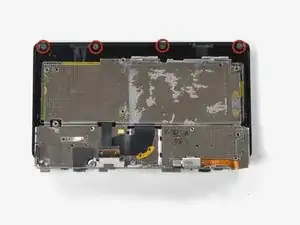

Продолжайте сдвигать телефон в том же направлении, мимо его «закрытого» положения, пока не откроются еще четыре винта. Вам потребуется слегка приподнять слайдер, чтобы он прошел мимо «закрытого» положения.

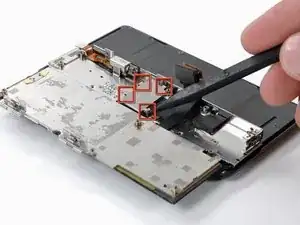

Выкрутите четыре винта с крестообразным шлицем PH2 размером 2,5 мм.

Верните телефон в нормальное «закрытое» положение.

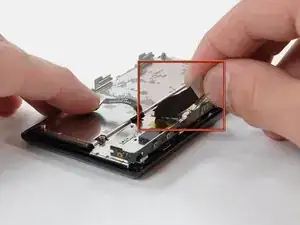

Отклейте шлейф дисплея от металлической основы клавиатуры.

Шлейф пока нельзя полностью удалить, так как он прикреплен к задней части ЖК-дисплея.

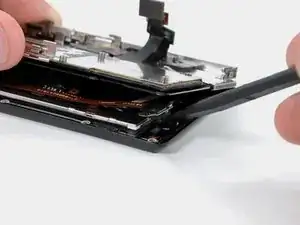

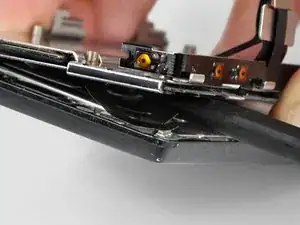

Вставьте лопатку между задней и передней панелями сборки дисплея и отклейте два шлейфа от двух клеящих подушек вдоль задней панели сборки дисплея.

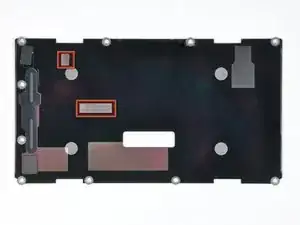

Местоположение подушек на задней панели показано на рисунке. Верхний левый угол панели — это угол телефона, показанный на первом изображении.

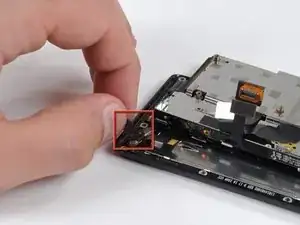

Используйте плоский конец лопатки, чтобы извлечь плату с датчиком окружающего света и разъемом шлейфа дисплея из корпуса экрана.

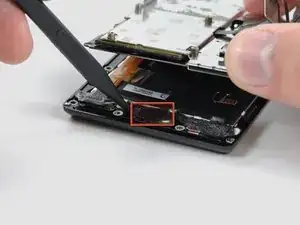

Используйте кончик лопатки, чтобы извлечь динамик из корпуса экрана.

Отклейте черную ленту, чтобы открыть разъем передней панели.

Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующую крышку на ZIF-разъеме шлейфа передней панели.

Убедитесь, что вы поддеваете шарнирную фиксирующую крышку, а не сам разъем.

Отсоедините шлейф передней панели.

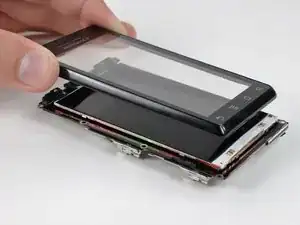

Переверните телефон и снимите переднюю панель.
