Замена барометрического вентиля iPhone 7

Прежде чем начать, разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться в случае случайного прокола.

Выключите iPhone перед началом разборки.

Снимите два пенталобных винта длиной 3,4 мм на нижнем ребре iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте сменные уплотнения перед тем, как продолжать дальше этого шага, или избегайте контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Нагрев нижнего края iPhone поможет смягчить клей, удерживающий дисплей, и облегчит его открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под дисплеем.

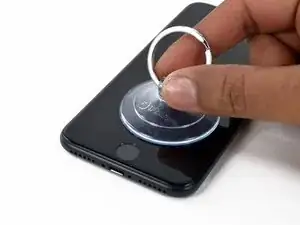

Прикрепите присоску к нижней половине сборки дисплея, прямо над кнопкой «Домой».

Проследите, чтобы присоска не перекрывала кнопку «Домой», так как это помешает образованию герметичного соединения между присоской и передним стеклом.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Подтяните присоску, чтобы создать небольшой зазор между сборкой дисплея и задней крышкой.

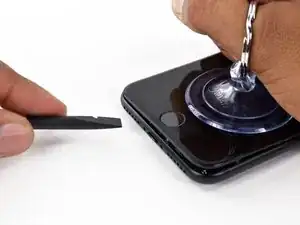

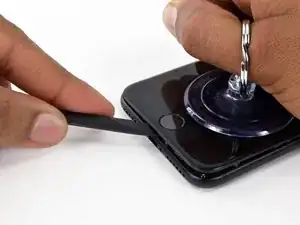

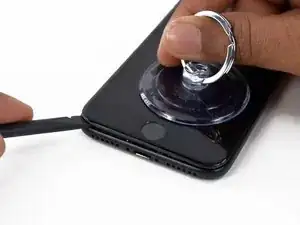

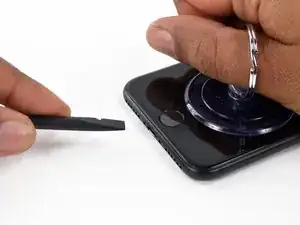

Вставьте плоский конец лопатки в зазор.

Герметизирующий клей, удерживающий дисплей на месте, очень прочен, и создание начального зазора требует значительной силы. Если вам трудно открыть зазор, покачивайте экран вверх и вниз, чтобы ослабить клей, пока не сможете вставить лопатку.

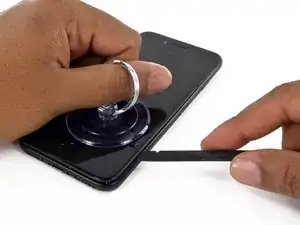

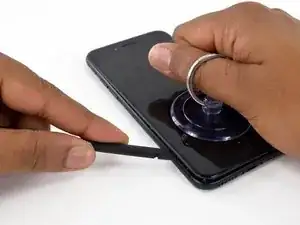

Проведите лопатку влево вдоль нижнего края iPhone.

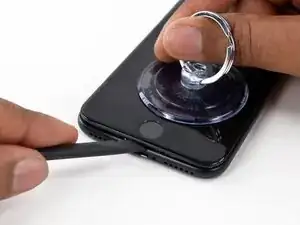

Поверните лопатку, чтобы расширить зазор между дисплеем и задней крышкой.

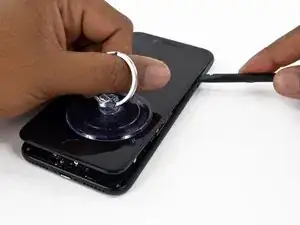

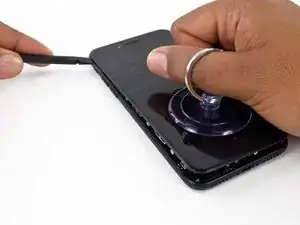

Проведите лопатку вверх по левой стороне iPhone, начиная от нижнего края и двигаясь в сторону кнопок регулировки громкости и переключателя беззвучного режима.

Не подденьте вдоль верхнего края телефона — вы рискуете повредить пластиковые защёлки, удерживающие дисплей.

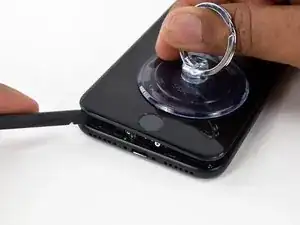

Вставьте плоский край лопатки в нижний правый угол устройства.

Поверните лопатку, чтобы расширить зазор между сборкой дисплея и задней крышкой.

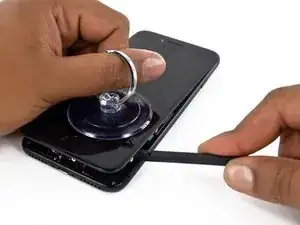

Проведите плоским концом лопатки вверх по правой стороне телефона, чтобы разрушить клей, удерживающий дисплей.

Не вставляйте лопатку глубже слоя клея, чтобы не повредить тонкие ленточные кабели вдоль правого края.

Подтяните присоску, чтобы приподнять дисплей и открыть iPhone.

Не поднимайте дисплей более чем на 10º, так как вдоль правого края устройства находятся ленточные кабели, соединяющие дисплей с платой логики.

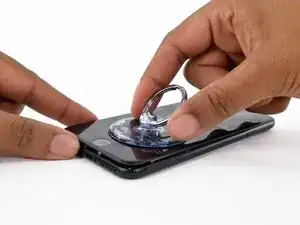

Подтяните маленький выступ на присоске, чтобы снять её с передней панели.

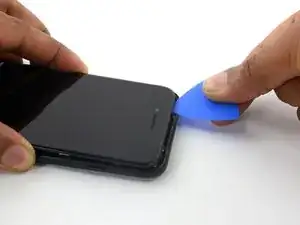

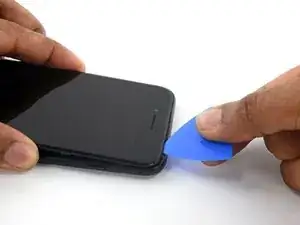

Проведите медиатором вдоль верхнего края iPhone, между задней крышкой и передней панелью, чтобы разрушить оставшийся клей, удерживающий экран.

Будьте осторожны, чтобы не повредить пластиковые защёлки на верхнем крае телефона.

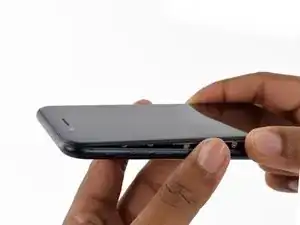

Оттяните сборку дисплея немного от верхнего края телефона, чтобы освободить защёлки, удерживающие её к задней крышке.

Откройте iPhone, подняв дисплей с левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики iPhone.

Удалите четыре винта типа три-пойнт Y000, фиксирующие нижнюю монтажную пластину разъёмов, следующих размеров:

Три винта 1,2 мм

Один винт 2,4 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы избежать повреждения iPhone.

Снимите нижнюю монтажную пластину разъёмов.

Используйте острый конец лопатки, чтобы приподнять разъём аккумулятора из его гнезда на плате логики.

Слегка выгните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Перед отключением или повторным подключением кабелей на этом шаге убедитесь, что батарея отключена.

Используйте лопатку или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их прямо вверх из гнёзд на плате.

Чтобы снова подключить эти кабели, нажмите на один конец, пока он не защёлкнется, затем повторите то же с противоположным концом. Не нажимайте посередине. Если разъём хоть немного смещён, он может согнуться и получить необратимое повреждение.

Если после сборки у вас пустой экран, белые линии на дисплее или частичная либо полная потеря отклика на касания, попробуйте отсоединить и аккуратно повторно подключить оба этих кабеля и убедитесь, что они полностью вставлены.

Удалите два винта Phillips #000 длиной 1,3 мм, удерживающие скобу над разъёмом сборки датчиков передней панели.

На некоторых телефонах эти винты могут быть Y000. Apple начала использовать Y000 для этих винтов в какой‑то момент в середине жизненного цикла продукта.

Отключите разъём сборки датчиков передней панели от его гнезда на плате.

Этот нажимной разъём также следует подключать по одному концу за раз, чтобы уменьшить риск изгиба.

Снимите сборку дисплея.

При сборке на этом этапе можно остановиться, если вы хотите заменить клеевой слой по краям дисплея.

Удалите два винта Phillips длиной 1,9 мм, которые крепят барометрический вент к задней панели корпуса.

Снимите вент.
