iPhone своими руками: ночная камера и крупный внешний аккумулятор

Дополнительный iPhone можно использовать во многих целях. В этом руководстве мы не только покажем, как превратить запасной iPhone 7 в камеру ночного видения, но и установим крупный внешний аккумулятор.

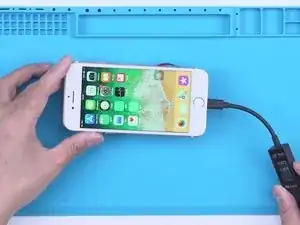

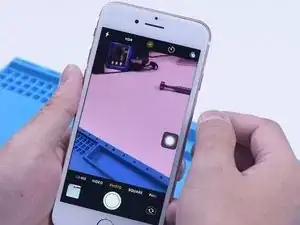

Прежде всего нужно убедиться, что камера iPhone исправна. Камера работает нормально, и теперь можно начинать переделку.

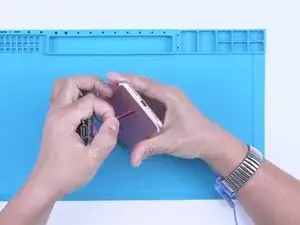

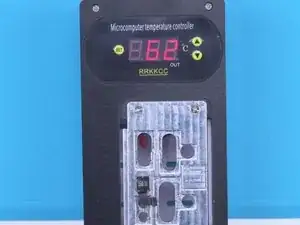

Снимите экран, затем камеру. Поместите камеру на нагревательную платформу 100 °C для разогрева. Снимите защитную крышку лопаткой.

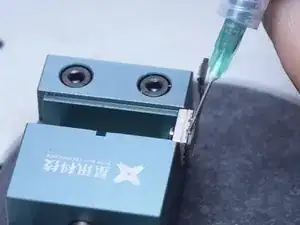

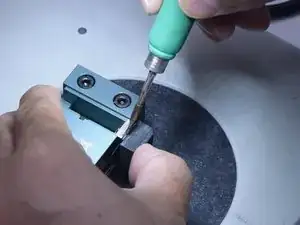

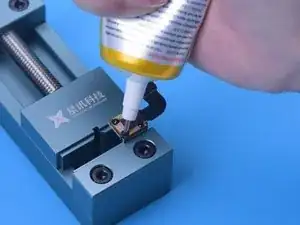

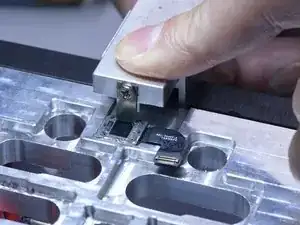

Закрепите камеру в специализированном держателе и нанесите немного пасты для флюса вокруг.

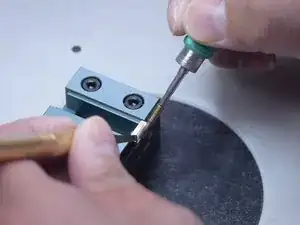

Прогрейте и отделите камеру паяльником.

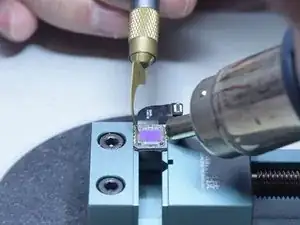

Удалите клей вокруг оптического фильтра с помощью теплового фена.

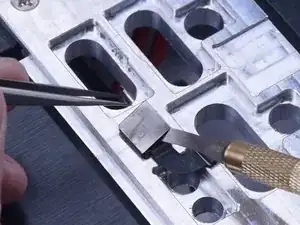

Затем извлеките оптический фильтр.

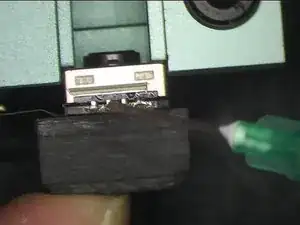

Нанесите немного пасты для флюса.

Прогрейте и припаяйте с помощью паяльника.

Нанесите немного клея B7000 и установите защитную крышку.

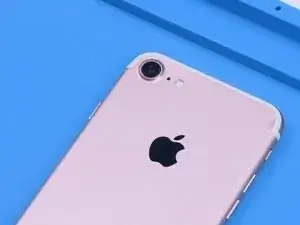

Затем установите камеру обратно в iPhone. Камера может открываться нормально.

Следующий шаг — превратить iPhone в камеру ночного видения, установив инфракрасную лампу. Инфракрасной лампе требуется питание. Для этого мы устанавливаем внешний блок питания ёмкостью 13000 мА·ч для увеличения запаса энергии iPhone. Внешний аккумулятор одновременно питает телефон и инфракрасную лампу.

Просверлив отверстие, мы подключаем внешний аккумулятор к плате питания.

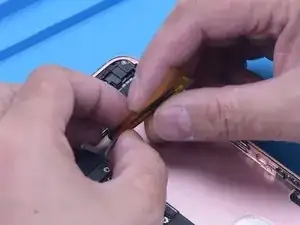

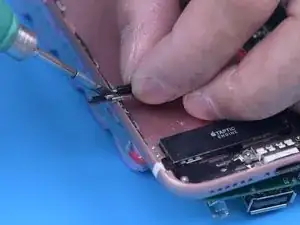

Пропустите провод питания через отверстие и припаяйте его к плате BMS телефона.

Изолируйте провод высокотемпературной лентой.

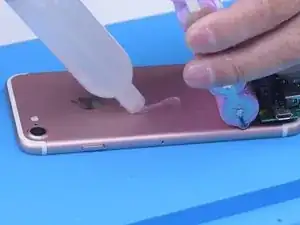

Закрепите аккумулятор и плату питания клеем.

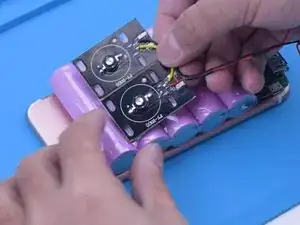

Внешний аккумулятор успешно установлен. Затем мы крепим инфракрасную лампу к аккумулятору.

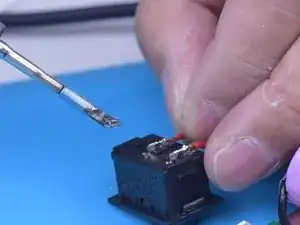

Установите выключатель для лампы. Подключите лампу к плате питания.

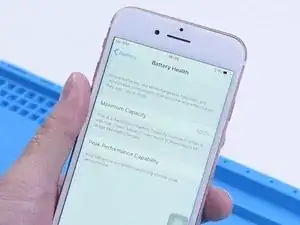

Последнее — протестировать переделанный iPhone. Телефон включается, а состояние батареи — 100%.

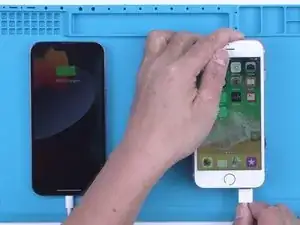

Функция зарядки также работает хорошо. Он также может использоваться как power bank для зарядки других телефонов.

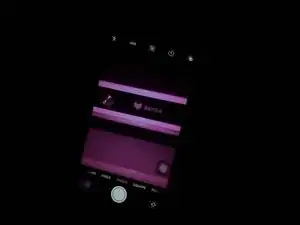

Функция зарядки работает хорошо. Он также может использоваться как power bank для зарядки других телефонов. В тёмной среде телефон может выступать в роли камеры ночного видения.
