Замена объектива камеры iPhone 7

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

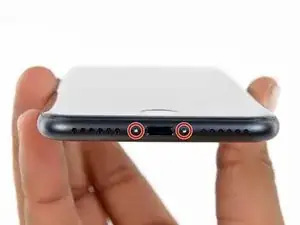

Снимите два пенталобных винта 3.4 мм на нижнем торце iPhone.

Открытие корпуса дисплея нарушит водонепроницаемые уплотнения. Подготовьте запасные уплотнения перед выполнением следующих шагов или соблюдайте меры предосторожности от воздействия влаги, если вы собираете телефон без замены уплотнений.

Убедитесь, что аккумулятор отключён, прежде чем отключать или подключать кабели в этом шаге.

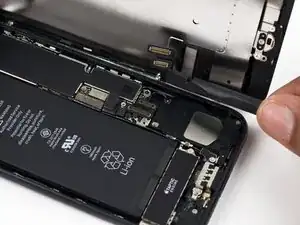

Используйте лопатку или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их и выпрямив вверх из гнёзд на плате.

Чтобы повторно подключить эти кабели, нажмите на один конец до щелчка, затем повторите для противоположного конца. Не нажимайте посередине. Даже при незначительном смещении разъём может погнуться и получить необратимые повреждения.

Если после сборки экран остаётся тёмным, на дисплее появляются белые полосы или частично/полностью отсутствует отклик на прикосновения, попробуйте аккуратно отключить и снова подключить оба этих кабеля, убедившись, что они полностью вставлены.

Удалите два винта Phillips #000 1.3 мм, фиксирующие скобу над разъёмом сборки сенсоров передней панели.

У некоторых телефонов эти винты могли быть Y000. Apple начала использовать Y000 для этих винтов в середине жизненного цикла продукта.

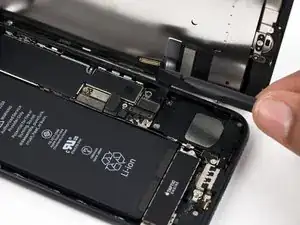

Отключите разъём сборки сенсоров передней панели от его гнезда на плате.

Этот нажимной разъём также следует подключать по одному концу за раз, чтобы минимизировать риск изгиба.

Снимите узел дисплея.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по периметру дисплея.

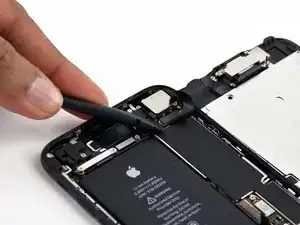

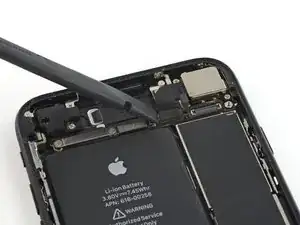

Используйте плоский конец лопатки, чтобы отключить нажимной разъём задней камеры от его гнезда на плате.

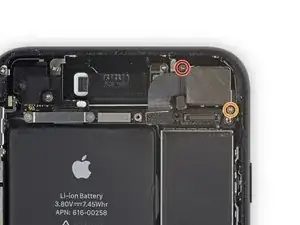

Удалите следующие винты Phillips, фиксирующие скобу задней камеры над модулем камеры:

Один винт 1.3 мм

Один винт 2.5 мм

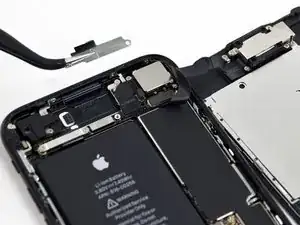

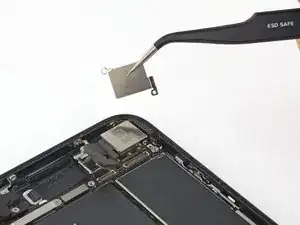

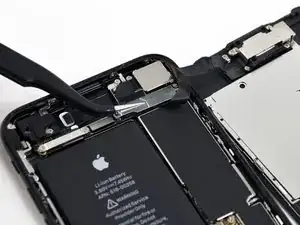

Снимите скобу.

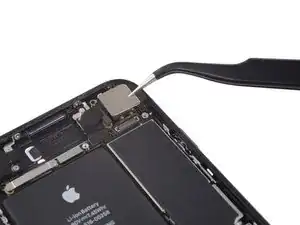

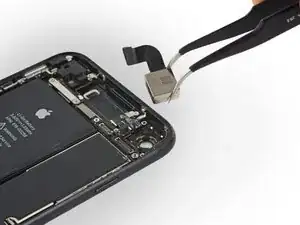

Снимите заднюю камеру.

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может воспламениться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Разборка дисплея повредит водонепроницаемые уплотнения. Если вы не замените прокладки, телефон перестанет быть водонепроницаемым.

Снимите два пенталобных винта 3.4 мм на нижнем торце iPhone

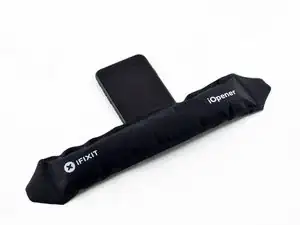

Поместите нагретый iOpener в нижнюю часть телефона, чтобы размягчить клей, удерживающий дисплей.

Подождите около минуты, чтобы клей прогрелся, прежде чем переходить к следующему шагу.

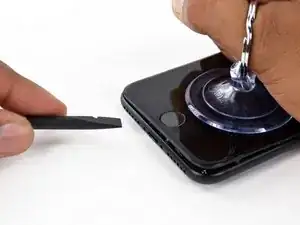

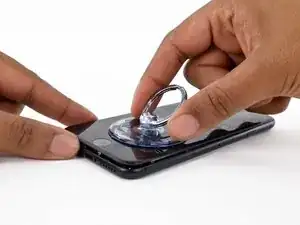

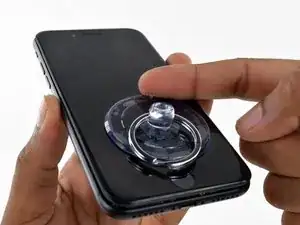

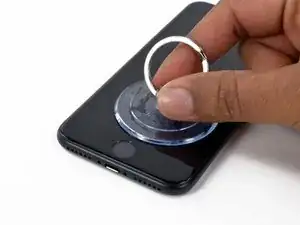

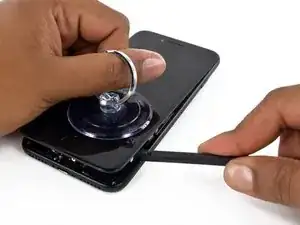

Прикрепите присоску к нижней половине сборки дисплея, чуть выше кнопки «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», иначе герметичность не будет крепкой.

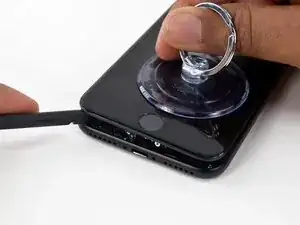

Потяните присоску, чтобы создать небольшой зазор между сборкой дисплея и задней крышкой.

Водонепроницаемый клей, удерживающий дисплей, очень прочный, и для создания начального зазора требуется значительное усилие. Если вам трудно открыть зазор, подергайте экран вверх‑вниз, чтобы ослабить клей, пока не сможете вставить лопатку.

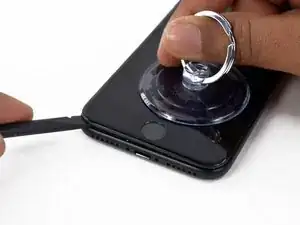

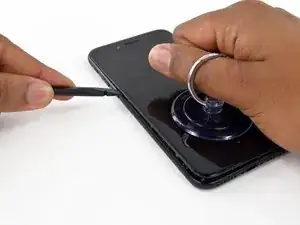

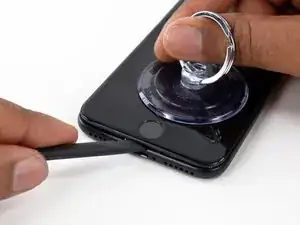

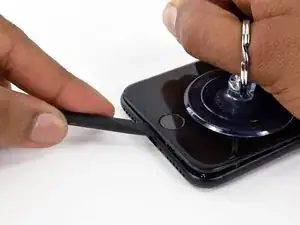

Просуньте лопатку влево вдоль нижней стороны iPhone.

Поверните лопатку, чтобы расширить зазор между дисплеем и задней крышкой.

Проведите лопатку вдоль левой стороны iPhone, начиная с низа и двигаясь к кнопкам регулировки громкости и переключателю бесшумного режима.

Не пытайтесь силой поднимать верхнюю часть дисплея, отрывая её от задней крышки, так как она зафиксирована пластиковыми шпильками, которые могут сломаться.

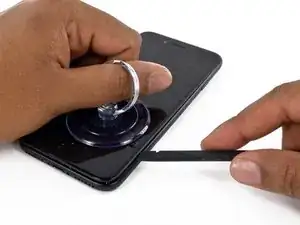

Уберите лопатку с левой стороны iPhone и вставьте плоский конец в нижний правый угол устройства.

Поверните лопатку, чтобы расширить щель между блоком дисплея и задней панелью.

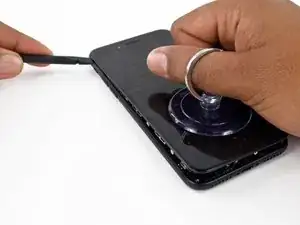

Проведите плоским концом лопатки по правой стороне телефона, чтобы разорвать клей, фиксирующий дисплей.

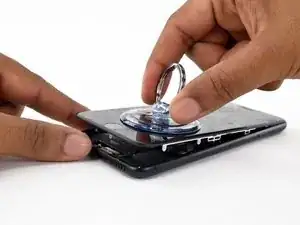

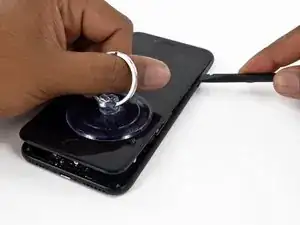

Потяните присоску вверх, чтобы приподнять дисплей и открыть iPhone.

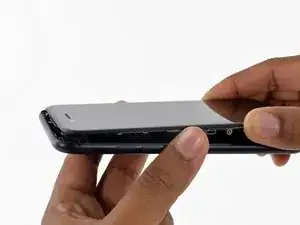

Не поднимайте дисплей выше 10 °, так как вдоль правого края устройства проходят шлейфы, соединяющие дисплей с платой.

Поднимите маленькую планку присоски, чтобы снять инструмент с передней панели.

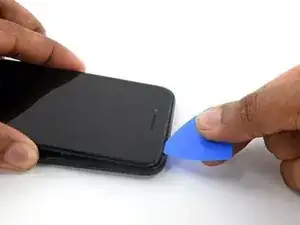

Проведите инструментом для открывания вдоль верхней стороны iPhone, между задней панелью и передней панелью, чтобы разорвать оставшийся клей, удерживающий экран.

Осторожно потяните сборку дисплея горизонтально, отводя её от верхней части телефона, чтобы отсоединить защёлки, фиксирующие экран к задней панели.

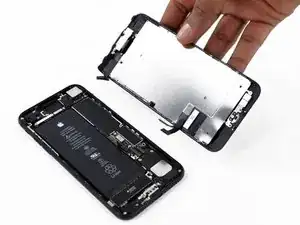

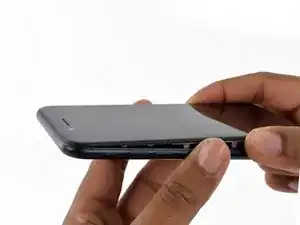

Откройте iPhone, поднимая дисплей с правой стороны, как крышку книги.

На этом шаге не пытайтесь полностью отделить дисплей — несколько хрупких шлейфов по-прежнему соединяют его с логической платой.

Теперь вы можете положить телефон на ровную поверхность и держать его открытым как книгу.

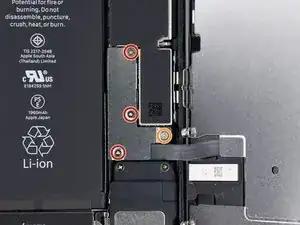

Удалите следующие винты Y000 трёхвилкового типа с нижнего крепления коннектора:

Три винта 1.2 мм

Один винт 2.4 мм

Снимите нижнее крепление коннектора.

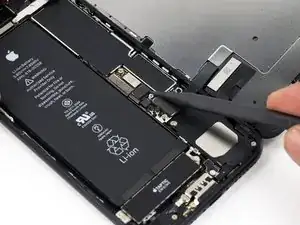

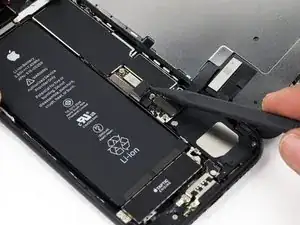

Используйте заострённый конец лопатки, чтобы приподнять разъём аккумулятора из его гнезда на логической плате.

Слегка согните кабель разъёма, чтобы предотвратить любой контакт с гнездом и тем самым отключить питание телефона.

Используйте плоский конец лопатки или ноготь, чтобы отсоединить два нижних разъёма дисплея, поднимая их прямо из гнезд на логической плате.

Для повторного подключения нажимайте с одного края до щелчка, указывающего на защёлкивание, затем повторите с другого края. Не нажимайте по центру. Если разъём слегка смещён, он может согнуться и получить необратимое повреждение.

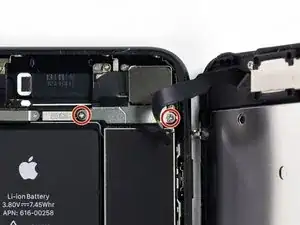

Удалите два винта Phillips 1.3 мм, фиксирующие кронштейн к разъёму передней сенсорной сборки.

Снимите кронштейн.

Отсоедините разъём передней сенсорной сборки от его гнезда на логической плате.

Этот нажимной разъём следует подключать по одному концу за раз, чтобы минимизировать риск изгиба.

Снимите сборку дисплея.

При сборке возвращайте устройство в обратном порядке; остановитесь здесь, если хотите заменить клей по краям дисплея.

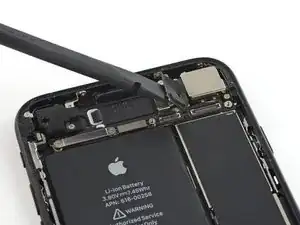

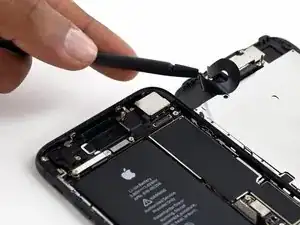

Используйте плоский конец лопатки, чтобы отсоединить нажимной разъём задней камеры от его гнезда на логической плате.

Удалите следующие винты Phillips, фиксирующие кронштейн задней камеры к модулю камеры:

Один винт 1.3 мм

Один винт 2.5 мм

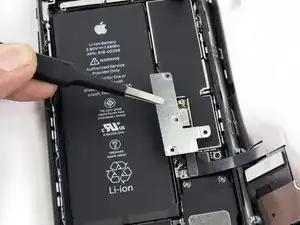

Снимите кронштейн.

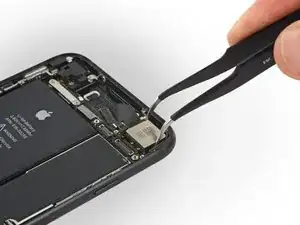

Снимите заднюю камеру.

Снимите кронштейн. Внутренний край кронштейна кажется приваренным к кольцу объектива камеры.

Придётся приложить большую силу, не удивляйтесь, если он сломается.

В последнюю очередь вам нужно будет выбить разбитую линзу.

Сначала подберите инструмент, который вам удобнее и который можно использовать с усилием. Затем направьте выбранный инструмент на линзу, подлежащую замене, и сильно нажмите, пока она не оторвётся.

Расположите руки так, чтобы телефон не изгибался при приложении силы.

Берегите телефон и свои руки.
