Замена дочерней платы/портов зарядки Nexus 6P
Рады видеть, что порт зарядки прикреплён к дочерней плате, это удобно для замены usb-элемента. Теперь следуйте нашим инструкциям, чтобы заменить его самостоятельно.
Шаг 1

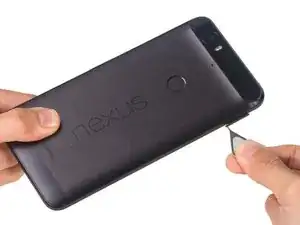

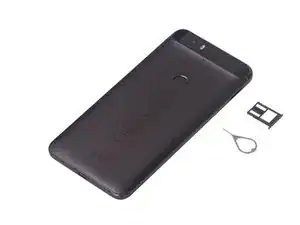

Удалите лоток для SIM-карты.
Шаг 2

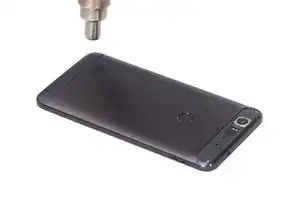

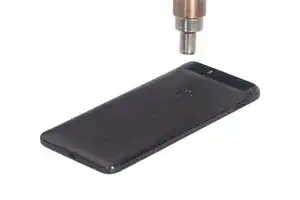

Нагрейте заднюю стеклянную панель.

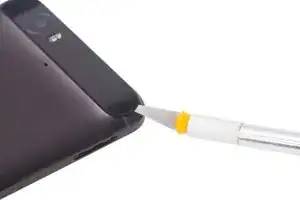

Используйте канцелярский нож для открытия зазора и срезания сильного наклейки под задней стеклянной панелью.
Задняя стеклянная панель легко разбивается, а клей под ней очень сильный. Поэтому будьте осторожны при подъёме этой части.
Шаг 3
Нагрейте нижнюю пластиковую панель.

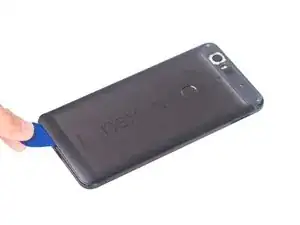

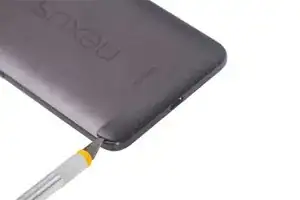

Используйте канцелярский нож для открытия зазора и вставьте медиаторы, чтобы срезать клей под панелью.
Шаг 4

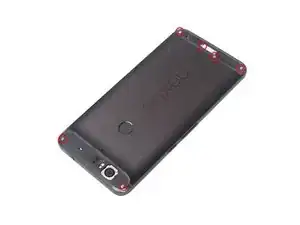

Открутите 6 винтов Phillips.

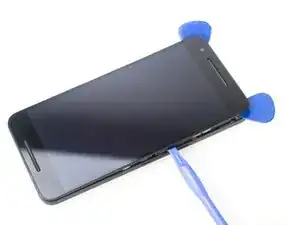

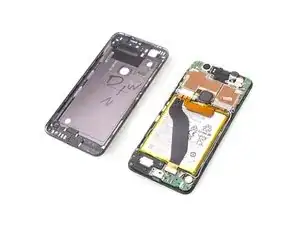

Вставьте медиаторы и пластиковый инструмент для открытия, чтобы разделить переднюю сборку и заднюю крышку.
Внимание: Эти две части плотно прилегают друг к другу. Это самая трудная часть для разъединения. Вы также можете попробовать использовать силовой присоски для разборки.
Шаг 5
Открутите один винт Phillips.

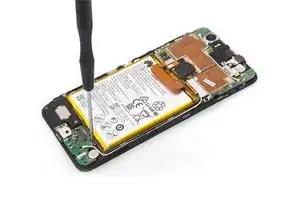

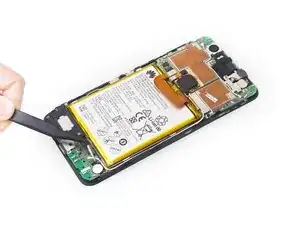

Удалите металлическую скобу, удерживающую гибкие контакты.
Освободите 3 гибких контакта и удалите их.
Этот гибкий шнур используется для соединения материнской платы и дочерней платы.
Шаг 6

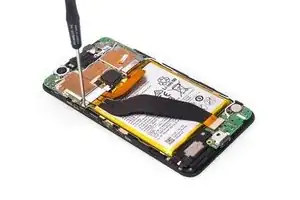

Отключите контакт сигнального кабеля и открутите один винт Phillips.
Удалите дочернюю плату.
Шаг 7

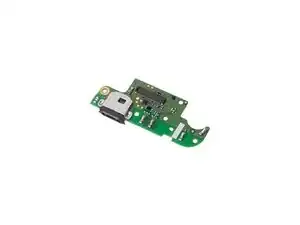

Вот дочерняя плата. Порт зарядки прикреплён здесь.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
