Замена модуля фронтальной камеры iPhone 16 Pro Max

Разрядите батарею iPhone ниже 25%, так как заряженная литий-ионная батарея представляет потенциальную угрозу безопасности.

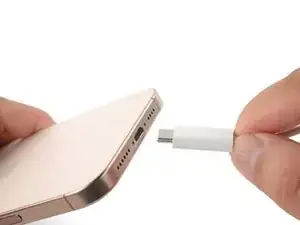

Отключите все кабели от iPhone.

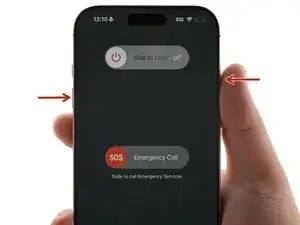

Удерживайте кнопку питания и любую из кнопок регулировки громкости, затем сдвиньте ползунок для выключения iPhone.

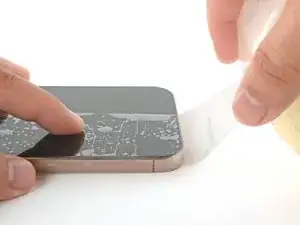

Если экран или заднее стекло сильно треснули, наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что у нижнего края есть гладкая площадка, достаточная для присоски.

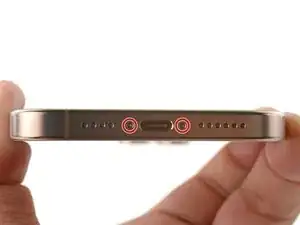

Используйте отвертку P2 с головкой-пенталоб для удаления двух винтов длиной 7,4 мм по обе стороны от порта зарядки.

Если вставить ломик слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы пометить ломик и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте ломик перманентным маркером.

Вы также можете пометить другие углы ломика разными измерениями.

Или приклейте монету к ломику на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине Self Repair Store.

Следующие два шага показывают, как создать начальную щель с помощью присоски.

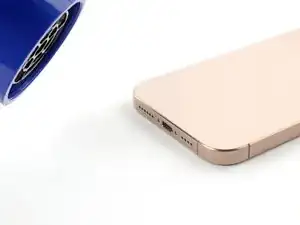

Используйте фен или тепловую пушку для нагрева нижнего края заднего стекла до температуры, при которой оно будет горячим на ощупь.

Вы также можете использовать iOpener для нагрева заднего стекла. Следуйте этим инструкциям для правильного нагрева и применения iOpener.

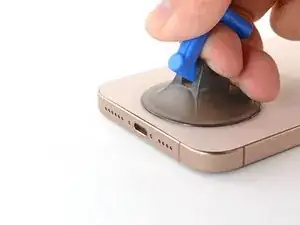

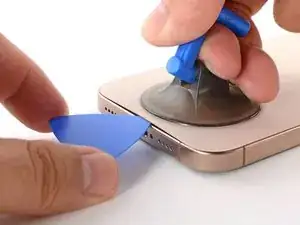

Приложите присоску к нижнему краю заднего стекла.

Сильно и равномерно потяните за ручку, чтобы создать зазор между задним стеклом и рамкой.

Если зазор не появляется, дополнительно нагрейте край и попробуйте снова.

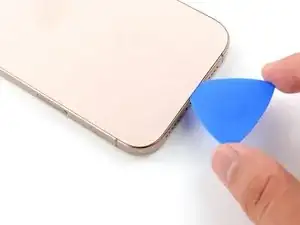

Вставьте кончик ломика в зазор.

Во время резки клея, фиксирующего заднее стекло, в следующих шагах не вставляйте ломик глубже 3 мм, чтобы избежать повреждения следующих областей:

Хрупкий кабель, соединяющий заднее стекло с iPhone, прямо рядом с кнопкой громкости вверх. Не вставляйте ломик здесь, чтобы не перерезать кабель.

Множество пружинных контактов по периметру iPhone.

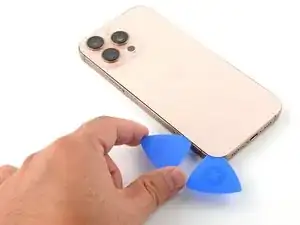

Проведите ломиком вдоль нижнего края, чтобы разрезать клей.

Если клей трудно разрезать, снова прогрейте край в течение минуты и попробуйте снова.

Оставьте ломик в левом нижнем углу, чтобы клей не склеился вновь.

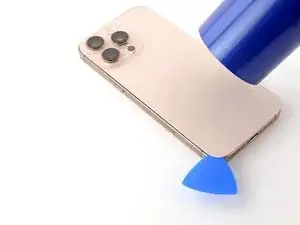

Используйте фен или тепловую пушку, чтобы нагреть левый край заднего стекла до температуры, при которой оно будет горячим на ощупь.

Вставьте второй ломик в левый нижний угол, рядом с уже вставленным ломиком.

Не вставляйте ломик глубже 3 мм, чтобы избежать повреждения пружинных контактов.

Проведите ломиком вдоль левого края, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как защёлки освобождаются при прохождении мимо них.

Оставьте этот ломик вставленным в верхний левый угол, чтобы клей не склеился вновь.

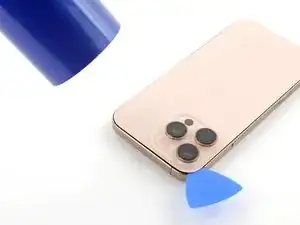

Используйте фен или тепловую пушку, чтобы нагреть верхний край и верхний правый угол заднего стекла до температуры, при которой оно будет горячим на ощупь.

Не вставляйте ломик глубже 3 мм, чтобы избежать повреждения пружинных контактов.

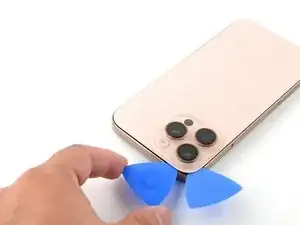

Вставьте третий ломик в верхний левый угол.

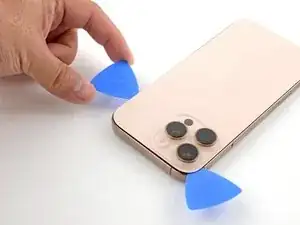

Проведите ломиком вдоль верхнего края и вокруг верхнего правого угла, останавливаясь над кнопкой громкости вверх.

Оставьте этот ломик вставленным, чтобы клей не склеился вновь.

Используйте фен или тепловую пушку, чтобы нагреть правый край заднего стекла до температуры, при которой оно будет горячим на ощупь.

Не вставляйте ломик глубже 3 мм, чтобы избежать повреждения пружинных контактов.

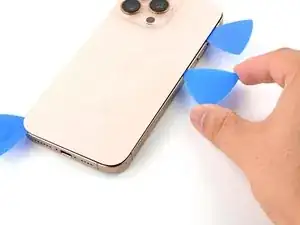

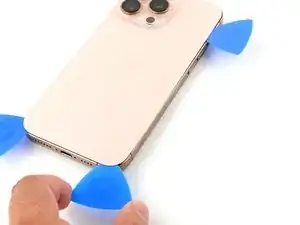

Вставьте четвёртый ломик в правый нижний угол.

Проведите ломиком вокруг угла и вверх по правому краю, останавливаясь под кнопкой громкости вниз.

Оставьте этот ломик вставленным, чтобы клей не склеился вновь.

На этом этапе заднее стекло должно быть отделено от рамки. Если заднее стекло кажется застрявшим, проведите по периметру лопаткой, чтобы проверить пропущенные участки клея или защёлки.

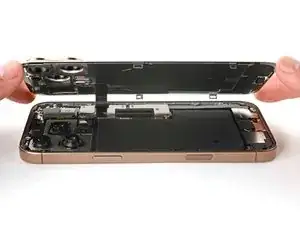

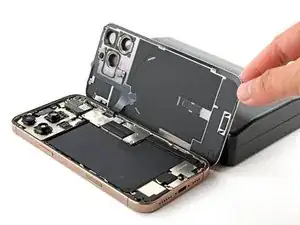

Откиньте заднее стекло в правую сторону iPhone, чтобы окончательно отделить оставшийся клей.

Поддержите заднее стекло чистым, прочным предметом.

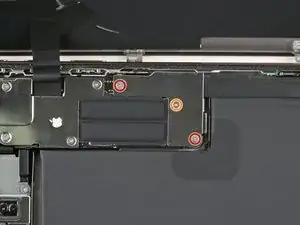

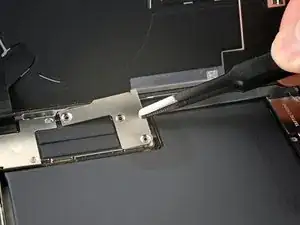

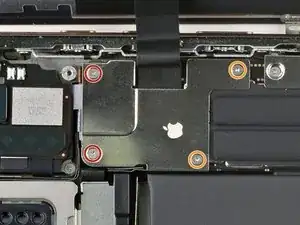

Используйте трёхзубый отвёрток Y000, чтобы удалить три винта, фиксирующие крышку разъёма аккумулятора:

Два винта длиной 1,3 мм

Один винт длиной 1,0 мм

Поднимите и снимите крышку разъёма аккумулятора.

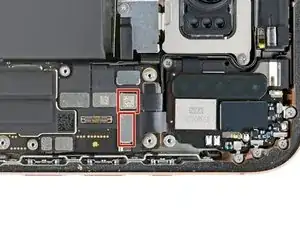

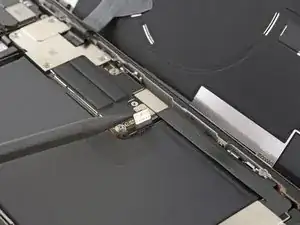

Используйте остриё лопатки, чтобы отжать и отключить пружинный контакт разъёма аккумулятора.

Используйте трёхзубый отвёрток Y000, чтобы удалить четыре винта, фиксирующие крышку разъёма заднего стекла:

Два винта длиной 1,3 мм

Два винта длиной 1,0 мм

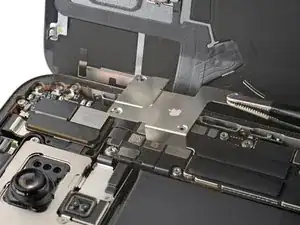

Поднимите крышку разъёма заднего стекла вертикально вверх и снимите её.

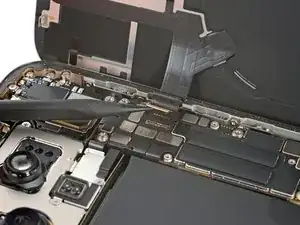

Используйте остриё лопатки, чтобы отжать и отключить разъём заднего стекла.

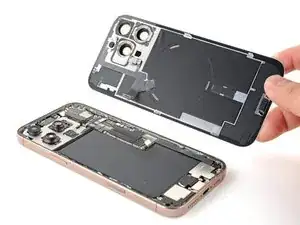

Снимите заднее стекло.

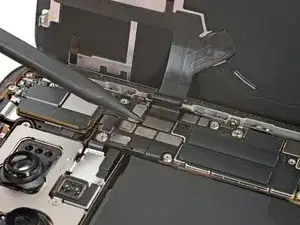

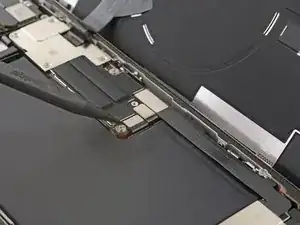

Используйте остриё лопатки, чтобы отжать и отключить разъёмы ушного динамика и антенны 5G mmWave.

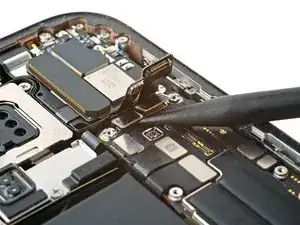

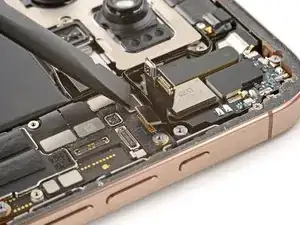

Используйте остриё лопатки, чтобы отжать и отключить два разъёма модуля фронтальной камеры, расположенные под предыдущими разъёмами.

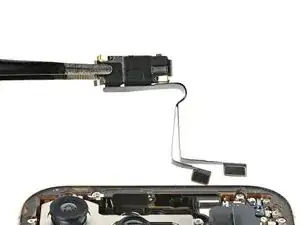

Отожмите и снимите модуль фронтальной камеры.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно.

В зависимости от модели iPhone фотографии сборки могут незначительно отличаться внешне. Процедура, однако, будет правильной для вашего устройства.

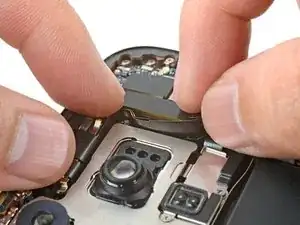

Разместите модуль фронтальной камеры в его посадочном гнезде.

Осторожно уложите гибкие кабели камеры в зазор между модулем задней камеры и сборкой ушного динамика.

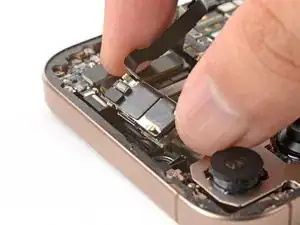

Используйте палец или лопатку, чтобы надавить и подключить два разъёма камеры к плате.

Чтобы заново зафиксировать такие пресс‑разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте в середине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Используйте палец или лопатку, чтобы надавить и подключить разъёмы ушного динамика и антенны mmWave к плате.

Работайте вокруг хрупких заземляющих защёлок при очистке рамки. Если вы вывернете одну из защёлок, аккуратно верните её на место пальцами или пинцетом.

Используйте пинцет с тупыми кончиками или пальцы, чтобы удалить крупные куски клея с периметра рамки.

Используйте лопатку, чтобы соскрести остатки клея с рамки.

Если клей упорно держится, слегка нагрейте феном или тепловым пистолетом и попробуйте снова.

Если вы планируете повторно использовать заднее стекло, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) на микрофибру или безворсовую ткань и протрите периметр, чтобы подготовить поверхность для нового клея.

Накройте острие лопатки безворсовой тканью или фильтром для кофе и нанесите на неё несколько капель изопропилового спирта высокой концентрации (свыше 90%).

Протирайте по направлению в одну сторону вдоль периметра рамки, чтобы очистить остатки клея.

Действуйте неторопливо. Чистая рамка позволяет новой клеящей ленте лежать ровно и обеспечивает лучшее сцепление.

Разместите клеевую накладку на рамке, чтобы определить её правильную ориентацию.

Используйте такие ориентиры, как вырез под камеру и выемки вдоль верхнего и нижнего краёв, чтобы представить, как клей ляжет на рамку.

Возьмитесь за язычок в углу защитной подложки и оторвите слой подложки, чтобы открыть треть клейкой ленты.

Открытый клей очень липкий. Не допускайте его контакта с чем-либо, пока не будете готовы прикрепить его к рамке.

Если у вашей клейкой ленты несколько подложек, оторвите ту подложку, которая открывает сторону, приклеивающуюся к рамке.

Аккуратно совместите открытый край клейкой полоски с соответствующим краем рамки iPhone.

После того как клей прижат на место, его нельзя переставить — придётся снять и заменить клей новой полоской.

Когда он правильно совместится, аккуратно прижмите открытую клейкую полоску к рамке.

Продолжайте отрывать подложку от клейкой ленты, одновременно аккуратно прижимая клей на место.

Если вы правильно выровняли клей, края лягут ровно на свои места.

Если клей немного смещён, осторожно подтяните длинные кромки, чтобы выровнять их с рамкой.

Если клей начинает морщиться или складываться, снимите его и начните заново с новой клейкой ленты.

Если у вас нет запасных клейких полосок, можно временно собрать iPhone и пользоваться им без клея. Учтите, что водостойкость устройства будет нарушена до замены клейкой ленты.

Используйте лопатку, чтобы прижать клей по всему периметру iPhone.

Работайте вокруг хрупких заземляющих защёлок. Если одна из них выгнулась, осторожно верните её на место пальцами или пинцетом.

Не давите слишком сильно, иначе вы растянете и деформируете клей.

Используйте лопатку или пальцы, чтобы приподнять язычок, соединённый с большой передней подложкой. Язычок обычно находится в углу подложки.

С помощью язычка снимите большую переднюю подложку с клейкой ленты.

На этом этапе по периметру могут оставаться маленькие подложки, которые предотвращают случайное приклеивание при сборке. Не снимайте эти маленькие подложки пока.

Подоприте заднее стекло по правому краю iPhone.

Используйте палец или плоский конец лопатки, чтобы прижать и подключить разъём заднего стекла к плате.

Используйте палец или лопатку, чтобы прижать и подключить разъём питания батареи к плате.

Это хорошее место, чтобы проверить ремонт перед окончательной сборкой. Включите iPhone и убедитесь, что он работает как ожидается. Выключите питание и продолжите сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если вы заменили плату и экран не включается, следуйте руководству по экрану по ссылке screen guide, чтобы вручную подключить разъём дисплея.

Совместите крышку разъёма заднего стекла по отверстиям для винтов и уложите её на место.

Используйте трёхлучевой Y000 отвёртку, чтобы установить четыре винта, фиксирующие крышку разъёма заднего стекла:

Два винта длиной 1.3 мм

Два винта длиной 1.0 мм

Совместите крышку разъёма батареи по отверстиям для винтов и уложите её на место.

Используйте трёхлучевой Y000 отвёртку, чтобы установить три винта, фиксирующие крышку разъёма батареи:

Два винта длиной 1.3 мм

Один винт длиной 1.0 мм

Пальцами или лопаткой снимите все периферийные подложки, обнажая клей.

При удалении подложек следите, чтобы ничего не касалось открытого клея.

Проверьте рамку и заднее стекло на наличие оставшихся подложек и удалите их. Подложек быть не должно.

Опустите заднее стекло на рамку, начиная с верхнего края.

Если вы чувствуете сопротивление, возможно, какой‑то периферийный зажим выгнулся и сжимается рамкой. Посмотрите на точку сопротивления и осторожно выпрямьте любые загнутые защёлки.

Прижмите по краям iPhone, пока заднее стекло не ляжет заподлицо с рамкой.

Используйте фен, тепловую пушку или iOpener, чтобы прогреть периметр заднего стекла до состояния, когда он станет чуть слишком горячим, чтобы прикоснуться.

Тепло размягчает клей и помогает создать лучшее соединение.

Пальцами плотно прижмите по периметру iPhone.

Положите iPhone экраном вниз на чистую ровную рабочую поверхность.

Оберните полоской клейкой ленты по периметру заднего стекла, чтобы защитить покрытие.

Разместите монеты по периметру заднего стекла в стопку, пока не сформируете стенку высотой, соответствующей выступам задних камер.

В качестве альтернативы можно использовать тиски-зажимы по периметру устройства, чтобы зафиксировать новый клей.

Поставьте 3–4 тяжёлые книги ровно поверх iPhone.

Монеты могут оставить лёгкое вмятина на нижней обложке книги, поэтому не используйте ничего ценного.

Оставьте книги на месте примерно на 30 минут.

Давление поможет активировать клей.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,4 мм по обоим сторонам зарядного разъёма.
