Замена зарядного порта iPhone 16 Pro Max

Разрядите батарею iPhone ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от iPhone.

Удерживая кнопку питания и любую из клавиш громкости, сдвиньте ползунок для выключения iPhone.

Если экран или заднее стекло сильно треснуты, наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточная для присасывания присоски.

С помощью отвёртки P2 с пенталобовидным наконечником отвинтите два винта длиной 7,4 мм по обе стороны от зарядного порта.

Если вставлять инструмент слишком глубоко, открывающая пластина может повредить устройство. Выполните этот шаг, чтобы отметить пластину и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте открывающую пластину перманентным маркером.

Вы также можете отметить другие углы пластины с другими измерениями.

Альтернативно приклейте монету к пластине на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонта.

Следующие два шага показывают, как создать начальный зазор с помощью ручки‑присоски.

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла, пока он не станет горячим на ощупь.

Также можно использовать iOpener для нагрева заднего стекла. Следуйте этим инструкциям, чтобы правильно нагреть и применить iOpener.

Прикрепите ручку‑присоску к нижнему краю заднего стекла.

Резким, но ровным усилием потяните ручку вверх, чтобы создать зазор между задним стеклом и рамой.

Если зазор не появляется, ещё раз нагрейте край и попробуйте снова.

Вставьте кончик открывающей пластины в зазор.

При разрезании клея, удерживающего заднее стекло, в следующих шагах не вставляйте пластину глубже 3 мм, чтобы не повредить следующие зоны:

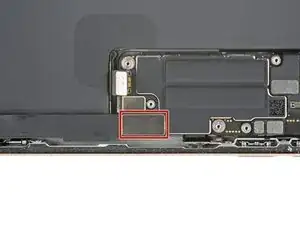

Тонкий кабель, соединяющий заднее стекло с iPhone, рядом с кнопкой увеличения громкости. Не вставляйте пластину сюда, чтобы не перерезать кабель.

Несколько пружинных контактов по периметру iPhone.

Проведите открывающую пластину вдоль нижнего края, чтобы разрезать клей.

Если клей трудно разрезать, подогрейте край ещё минуту и попробуйте снова.

Оставьте пластину в нижнем левом углу, чтобы клей не склеился заново.

Используйте фен или тепловую пушку, чтобы нагреть левый край заднего стекла до состояния горячего на ощупь.

Вставьте вторую открывающую пластину в нижний левый угол, рядом с уже вставленной пластиной.

Не вставляйте пластину глубже 3 мм, чтобы не повредить пружинные контакты.

Проведите пластиной вдоль левого края, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как защёлки освобождаются при прохождении.

Оставьте эту пластину вставленной в верхнем левом углу, чтобы клей не склеился заново.

Используйте фен или тепловую пушку, чтобы нагреть верхний край и верхний правый угол заднего стекла до состояния горячего на ощупь.

Не вставляйте пластину глубже 3 мм, чтобы не повредить пружинные контакты.

Вставьте третью открывающую пластину в верхний левый угол.

Проведите пластиной вдоль верхнего края и вокруг верхнего правого угла, останавливаясь выше кнопки увеличения громкости.

Оставьте эту пластину вставленной, чтобы клей не склеился заново.

Используйте фен или тепловую пушку, чтобы нагреть правый край заднего стекла до состояния горячего на ощупь.

Не вставляйте пластину глубже 3 мм, чтобы не повредить пружинные контакты.

Вставьте четвёртую открывающую пластину в нижний правый угол.

Проведите пластиной вокруг угла и вверх по правому краю, останавливаясь ниже кнопки уменьшения громкости.

Оставьте эту пластину вставленной, чтобы клей не склеился заново.

На этом этапе заднее стекло должно быть отделено от рамки. Если заднее стекло кажется застрявшим, пройдитесь по периметру лопаткой, чтобы проверить упущенные участки клея или застрявшие защёлки.

Откиньте заднее стекло в правую сторону iPhone, чтобы разъединить оставшийся клей.

Поддержите заднее стекло чистым, прочным предметом.

Используйте трёхзубый отвёртку Y000, чтобы отвинтить три винта, крепящие крышку разъёма аккумулятора:

Два винта длиной 1.3 мм

Один винт длиной 1.0 мм

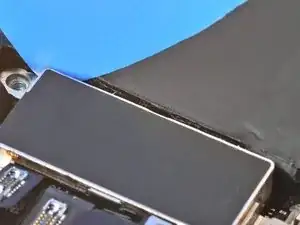

Поднимите и снимите крышку разъёма аккумулятора.

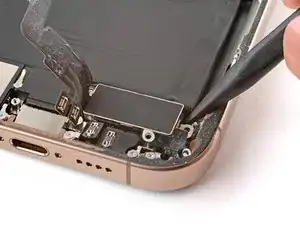

Используйте наконечник лопатки, чтобы отжать и отсоединить пружинный разъём аккумулятора.

Используйте трёхзубый отвёртку Y000, чтобы отвинтить четыре винта, крепящие крышку разъёма заднего стекла:

Два винта длиной 1.3 мм

Два винта длиной 1.0 мм

Поднимите крышку разъёма заднего стекла строго вверх и снимите её.

Используйте наконечник лопатки, чтобы отжать и отсоединить разъём заднего стекла.

Снимите заднее стекло.

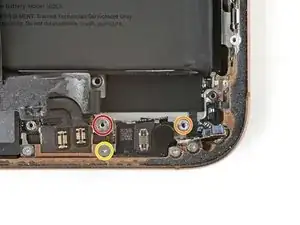

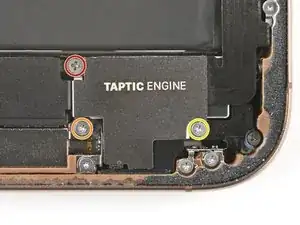

Используйте крестовую отвёртку, чтобы отвинтить три винта, крепящие крышку тактильного двигателя:

Один винт длиной 2.9 мм

Один винт длиной 1.3 мм

Один винт длиной 2.4 мм

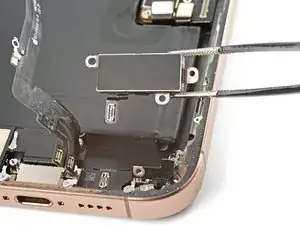

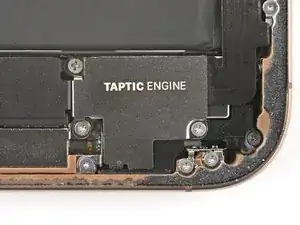

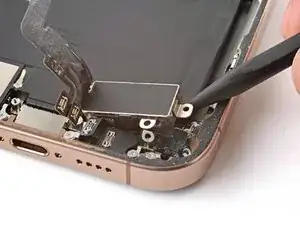

Используйте пинцет или пальцы, чтобы приподнять верхний край крышки тактильного двигателя.

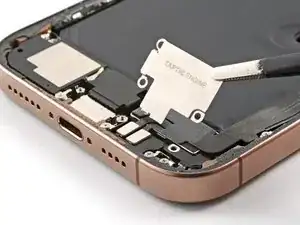

Когда нижний край отщёлкнется от рамки, снимите крышку тактильного двигателя.

Используйте наконечник лопатки, чтобы отжать и отсоединить кабель нижнего модуля от логической платы.

Используйте наконечник лопатки, чтобы отжать и отсоединить два разъёма около нижнего правого края рамки.

Снимите два винта, крепящие кабель нижнего модуля:

Один трёхзубый винт Y000 длиной 1.0 мм

Один крестовый винт длиной 1.3 мм

Используйте фен для волос, чтобы нагреть секцию кабеля нижнего модуля над тактильным двигателем до состояния «горячо на ощупь».

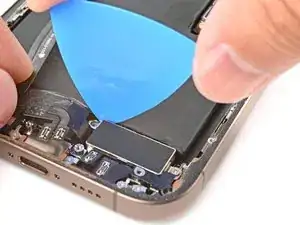

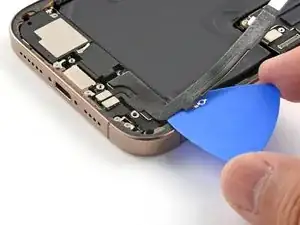

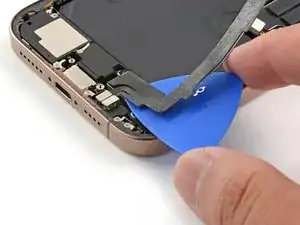

Просуньте лезвие открывалки под кабель нижнего модуля, чтобы отделить его от тактильного двигателя.

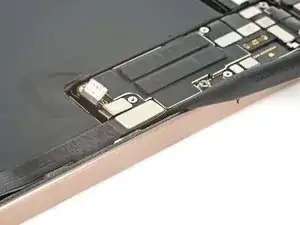

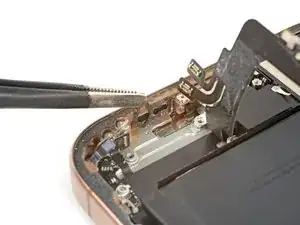

Осторожно отогните кабель в сторону, чтобы получить доступ к тактильному двигателю.

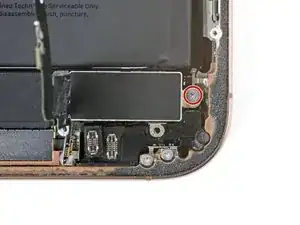

Используйте крестовую отвёртку, чтобы отвинтить винт длиной 2.1 мм, крепящий тактильный двигатель.

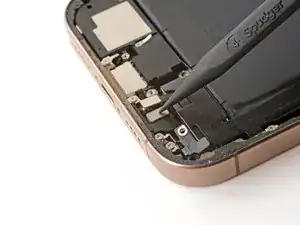

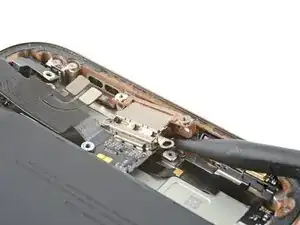

Используйте наконечник лопатки, чтобы повернуть угловую скобу вверх.

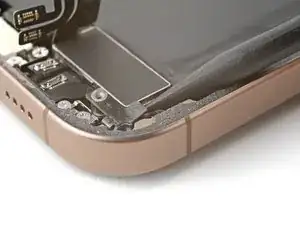

Проведите кончиком открывалки вдоль верхнего края тактильного двигателя, чтобы отделить приклеенную к нему пластиковую демпфирующую ленту.

Используйте наконечник лопатки, чтобы приподнять тактильный двигатель.

Будьте осторожны, не поддевайте аккумулятор.

Снимите тактильный двигатель.

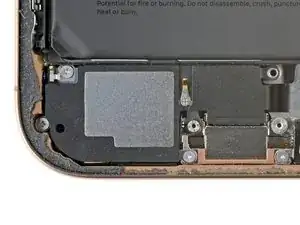

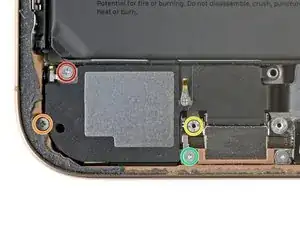

Снимите четыре винта, крепящие громкоговоритель:

Один крестовый винт длиной 1.7 мм

Один крестовый винт длиной 1.5 мм

Один стоечный винт длиной 4.1 мм

Один трёхзубый винт Y000 длиной 1.3 мм

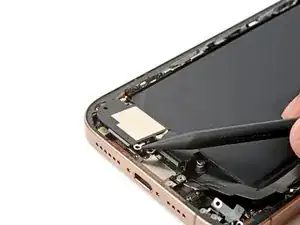

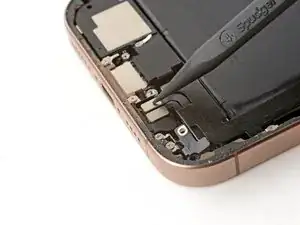

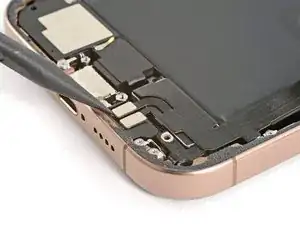

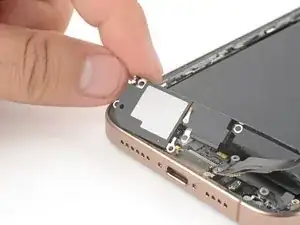

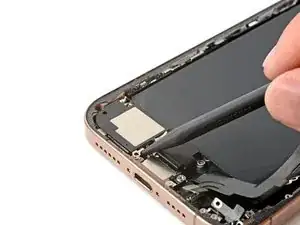

Вставьте наконечник лопатки под отверстие для винта в нижнем правом углу громкоговорителя.

Подденьте и снимите громкоговоритель.

Снимите три винта, крепящие нижний микрофон:

Один стоечный винт длиной 3.4 мм

Один стоечный винт длиной 3 мм

Один трёхзубый винт Y000 длиной 1.4 мм

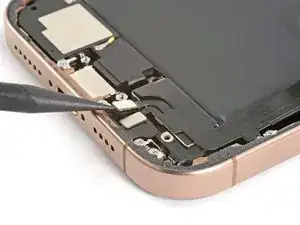

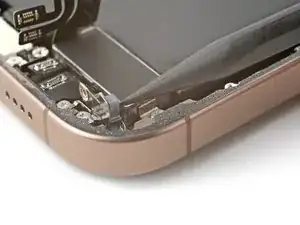

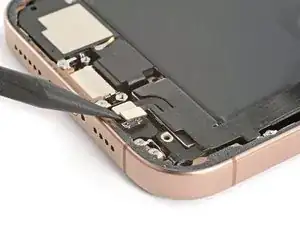

Используйте плоский конец лопатки, чтобы приподнять нижний микрофон.

Не поддевать возле батареи — вы можете её повредить.

Вы почувствуете некоторое сопротивление, когда микрофон оторвётся от клеевой прокладки.

Снимите нижний микрофон.

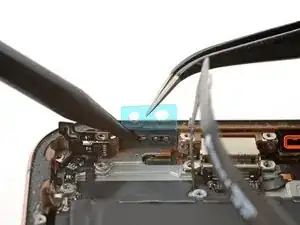

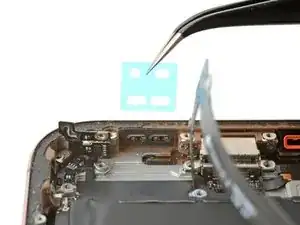

С помощью пинцета или пальцев снимите старую клеевую прокладку с нижней части корпуса.

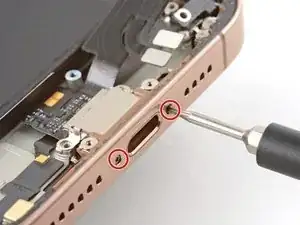

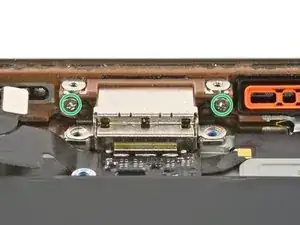

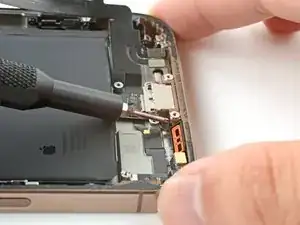

Отвинтите два винта длиной 3,3 мм с крестовой головкой, крепящие порт зарядки к корпусу.

Эти винты сильно затянуты и до них бывает трудно добраться. Угол наклона отвёртки делайте как можно более пологим, но будьте осторожны, чтобы не надавить на батарею.

Порт зарядки имеет клеевую прокладку, которая уплотняет его с нижней частью корпуса. Он также задвинут за двумя язычками, что мешает вытащить порт из корпуса.

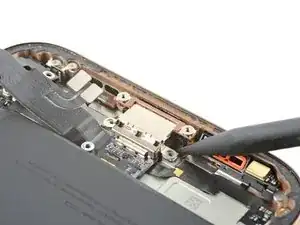

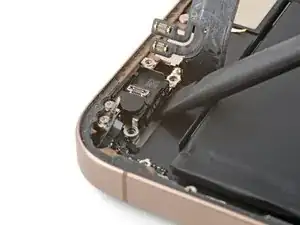

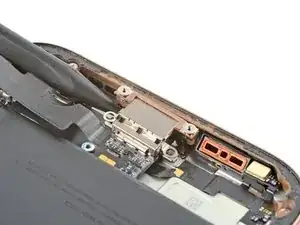

Вставьте острый конец лопатки под одну сторону порта зарядки.

Осторожно подденьте, чтобы отделить прокладку и приподнять порт.

Повторите с другой стороны, чтобы полностью освободить порт.

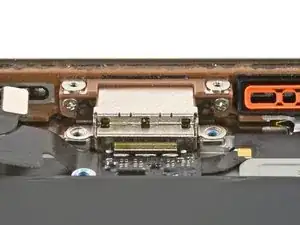

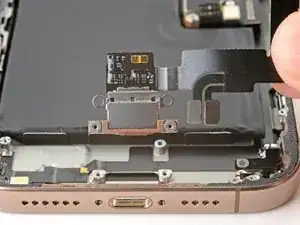

Снимите порт зарядки.

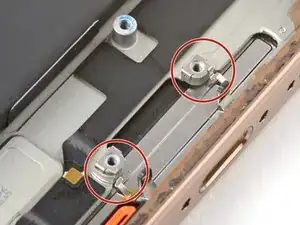

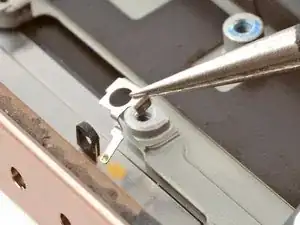

Две опоры с винтами под портом зарядки имеют на себе заземляющие скобы. Если скобы отвалились, обязательно установите их обратно на опоры. Скобы должны быть направлены в сторону нижней части iPhone.

Поздравляем с завершением разборки! Оставшиеся шаги показывают, как собрать iPhone обратно.

В зависимости от модели iPhone некоторые фотографии сборки могут незначительно отличаться визуально. Процедура, однако, будет правильной для вашего iPhone.

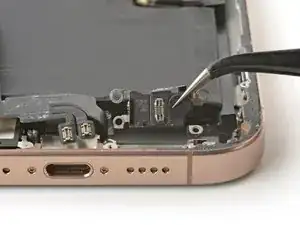

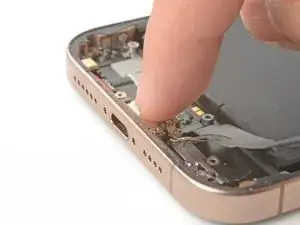

Убедитесь, что два чёрных язычка стоят прямо. Если они были согнуты при снятии порта зарядки, аккуратно выровняйте их остриём лопатки.

Вставьте нижний край порта зарядки под углом в его выемку и прижмите порт на место.

Временно установите два внешних пенталобных винта с помощью отвёртки P2.

Это подтянет свободный порт зарядки в нужное положение.

Вставьте два винта длиной 3,3 мм с крестовой головкой, крепящие порт зарядки к корпусу.

Будьте осторожны, не давите отвёрткой на батарею.

С помощью отвёртки P2 удалите два временных пенталобных винта.

Если вы забудете удалить эти винты, заднее стекло не установится правильно.

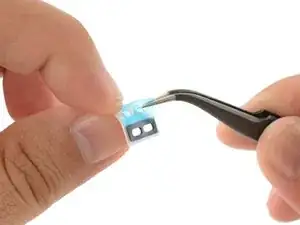

Снимите белую подложку с клеевой прокладки микрофона.

Совместите прокладку с вырезом микрофона в корпусе и при помощи лопатки прижмите её на место.

Снимите оставшуюся подложку с клея.

Вставьте микрофон под углом вниз в его выемку, затем прижмите его заподлицо с корпусом.

Установите три винта, закрепляющие нижний микрофон:

Один стоечный винт длиной 3,4 мм

Один стоечный винт длиной 3 мм

Один трёхлепестковый винт Y000 длиной 1,4 мм

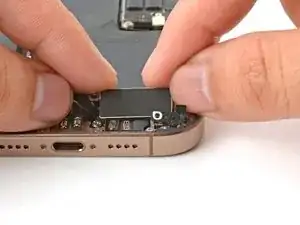

Наведите нижний край динамика под углом к корпусу.

Прижмите динамик в его выемку.

Установите четыре винта, закрепляющие динамик:

Один винт с крестовой головкой длиной 1,7 мм

Один винт с крестовой головкой длиной 1,5 мм

Один стоечный винт длиной 4,1 мм

Один трёхлепестковый винт Y000 длиной 1,3 мм

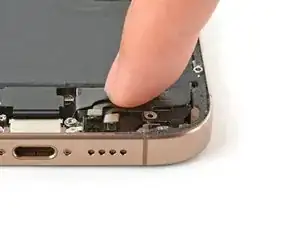

Разместите Taptic Engine в его выемке.

Пальцем поверните угловую скобу вниз на место.

Вкрутите винт длиной 2,1 мм с крестовой головкой, фиксирующий Taptic Engine.

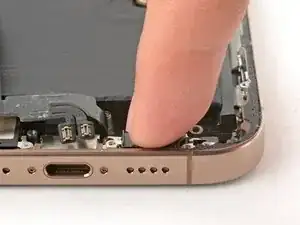

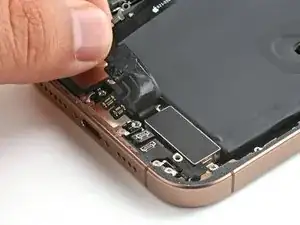

Пальцем аккуратно прижмите кабель нижней сборки к верхней части Taptic Engine.

Установите два винта, фиксирующие кабель нижнего узла:

Один торкс‑три‑точечный винт Y000 длиной 1,0 мм

Один крестовой винт длиной 1,3 мм

Используйте палец или лопатку, чтобы прижать и соединить два разъёма кабеля нижнего узла.

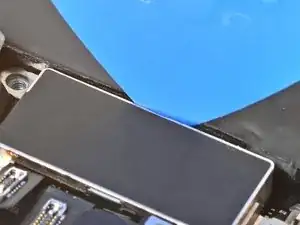

Разместите крышку Taptic Engine на месте и совместите её по отверстиям для винтов.

Убедитесь, что нижний край крышки правильно защёлкнулся на рамке.

Используйте крестовую отвёртку, чтобы установить три винта, фиксирующие крышку Taptic Engine:

Один винт длиной 2,9 мм

Один винт длиной 1,3 мм

Один винт длиной 2,4 мм

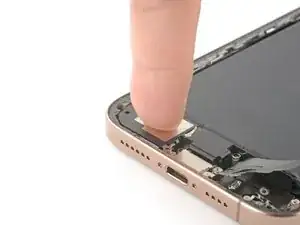

Используйте палец или лопатку, чтобы прижать разъём кабеля сборки к плате.

Осторожно работайте вокруг хрупких заземляющих скоб при очистке рамки. Если вы согнёте одну из них не на место, аккуратно верните её на место пальцами или пинцетом.

Используйте пинцет с тупыми концами или пальцы, чтобы удалить крупные куски клея с периметра рамки.

Используйте лопатку, чтобы соскаблить остатки клея с рамки.

Если клей плохо поддаётся, примените тепло с помощью фена или тепловой пушки и попробуйте снова.

Если вы собираетесь повторно использовать заднее стекло, нанесите несколько капель высококонцентрированного изопропилового спирта (более 90%) на микрофибру или безворсовую ткань и протрите периметр, чтобы подготовить поверхность к новому клею.

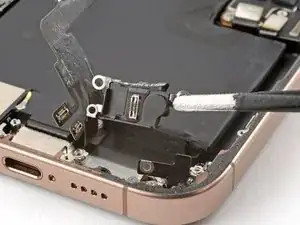

Намотайте безворсовую ткань или фильтр для кофе на кончик лопатки и нанесите на неё несколько капель высококонцентрированного изопропилового спирта (более 90%).

Протрите в одном направлении по периметру рамки, чтобы удалить остатки клея.

Не торопитесь. Чистая рамка позволяет новому клею ложиться равномерно и обеспечивает лучшее сцепление.

Разместите клеевую ленту поверх рамки, чтобы определить правильную ориентацию.

Используйте элементы, такие как вырез для камеры и выемки по верхнему и нижнему краю, чтобы представить, как клей ляжет на рамку.

Возьмите язычок в углу клеевой ленты и оторвите подложку, чтобы оголить треть клея.

Оголённый клей очень липкий. Не допускайте его контакта ни с чем, пока не будете готовы приклеить к рамке.

Если у вашей ленты несколько подложек, оторвите ту подложку, которая оголяет сторону, приклеивающуюся к рамке.

Аккуратно совместите оголённый край клеевой полосы с соответствующим краем рамки iPhone.

После прижатия клея его нельзя сдвинуть — придётся снять и заменить на новый.

Когда он правильно выровнен, аккуратно прижмите оголённую полоску клея к рамке.

Продолжайте снимать подложку с клея, аккуратно прижимая клей по ходу работы.

Если вы правильно совместили клей, края ленты встанут на свои места.

Если клей слегка смещён, аккуратно растяните длинные края, чтобы совместить их с рамкой.

Если клей начинает морщиться или мяться, снимите его и начните заново с новой ленты.

Если у вас нет запасной ленты, можно временно собрать iPhone и использовать его без клея. Учтите, что водозащищённость будет нарушена до замены клея.

Используйте лопатку, чтобы прижать клей по всему периметру iPhone.

Работайте вокруг хрупких заземляющих скоб. Если вы согнёте одну из них не на место, аккуратно верните её пальцами или пинцетом.

Не давите слишком сильно, иначе вы растянете и деформируете клей.

Используйте лопатку или пальцы, чтобы поднять тяговый язычок, прикреплённый к большой передней подложке. Язычок часто находится в углу подложки.

С помощью язычка снимите большую переднюю подложку с клея.

На этом этапе у вас может оставаться подложка по периметру, которая предотвращает случайное приклеивание при сборке. Не снимайте эти маленькие защитные подложки пока.

Подоприте заднее стекло вдоль правого края iPhone.

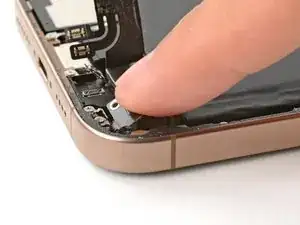

Используйте палец или плоский конец лопатки, чтобы прижать и соединить разъём заднего стекла с платой.

Используйте палец или пластиковую лопатку, чтобы прижать и подключить разъём питания аккумулятора к плате.

Сейчас удобное время проверить ремонт перед окончательной сборкой iPhone. Включите iPhone и убедитесь, что он работает как положено. Выключите его и продолжайте сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если вы заменили плату и экран не включается, следуйте руководству по экрану, чтобы вручную подключить разъём дисплея.

Совместите крышку разъёма заднего стекла по отверстиям под винты и уложите её на место.

Используйте отвёртку три-точечную Y000, чтобы установить четыре винта, закрепляющие крышку разъёма заднего стекла:

Два винта длиной 1,3 мм

Два винта длиной 1,0 мм

Совместите крышку разъёма аккумулятора по отверстиям под винты и уложите её на место.

Используйте отвёртку три-точечную Y000, чтобы установить три винта, закрепляющие крышку разъёма аккумулятора:

Два винта длиной 1,3 мм

Один винт длиной 1,0 мм

Используйте пальцы или пластиковую лопатку, чтобы снять все внешние защитные плёнки, обнажив клей.

По мере удаления плёнок следите, чтобы ничего не касалось обнажённого клея.

Проверьте раму и заднее стекло на предмет оставшихся кусочков плёнки и удалите их. Плёнок не должно остаться.

Опустите заднее стекло на рамку, начиная с верхнего края.

Если вы ощущаете сопротивление, какой-то держатель по периметру мог быть согнут и сейчас пережимается рамкой. Осмотрите место сопротивления и аккуратно выпрямьте согнутые держатели.

Прижмите вдоль краёв iPhone, пока заднее стекло не сядет заподлицо с рамкой.

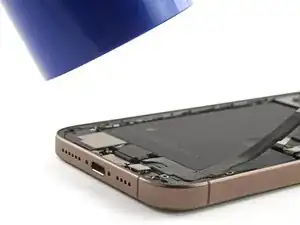

Используйте фен, тепловую пушку или iOpener, чтобы нагреть периметр заднего стекла до состояния, когда он станет слегка слишком горячим для касания.

Тепло размягчает клей и помогает обеспечить лучшее сцепление.

Пальцами крепко прижмите по периметру iPhone.

Положите iPhone лицевой стороной вниз на чистую ровную рабочую поверхность.

Облейте по периметру заднего стекла лентой, чтобы защитить покрытие.

Разложите вокруг периметра заднего стекла монеты в стопке, пока не получится стенка такой же высоты, как выступы задней камеры.

В качестве альтернативы можно использовать тиски вокруг периметра устройства, чтобы зафиксировать новый клей.

Положите сверху 3–4 тяжёлые книги прямо на iPhone.

Монеты могут оставить лёгкое вдавление на обложке нижней книги, поэтому не используйте ничего ценного.

Оставьте книги на примерно 30 минут.

Давление поможет активировать клей.

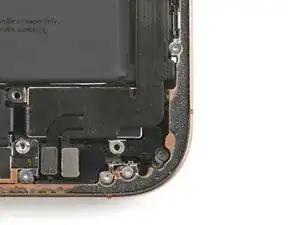

Используйте отвертку P2 pentalobe, чтобы установить два винта длиной 7,4 мм по обе стороны от разъёма зарядки.
