Замена 5G mmWave антенны iPhone 16 Pro Max

Разрядите аккумулятор iPhone до уровня ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от iPhone.

Удерживайте кнопку питания и любую из клавиш громкости, затем сдвиньте для выключения iPhone.

Если экран или заднее стекло сильно треснули, наложите перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что у нижнего края есть ровная зона, достаточная для присоски.

Используйте отвертку P2 pentalobe, чтобы снять два винта длиной 7,4 мм по обе стороны от разъёма зарядки.

Если инструмент для подцепления вставлен слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы разметить инструмент и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте инструмент для подцепления перманентным маркером.

Вы также можете отметить другие углы инструмента разными измерениями.

Альтернативно, приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного резания клея дисплея в своём магазине Self Repair.

Следующие два шага показывают, как создать начальный зазор с помощью присоски.

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла, пока он не станет горячим на ощупь.

Вы также можете использовать iOpener для нагрева заднего стекла. Следуйте этим инструкциям, чтобы правильно нагреть и применить iOpener.

Прикрепите присоску к нижнему краю заднего стекла.

Сильно и ровно потяните ручку вверх, чтобы создать зазор между задним стеклом и рамкой.

Если зазор не появляется, нагрейте край сильнее и попробуйте снова.

Вставьте кончик инструмента для подцепления в зазор.

При резке клея, держащего заднее стекло, не вставляйте инструмент глубже 3 мм, чтобы не повредить следующие области:

Тонкий кабель, соединяющий заднее стекло с iPhone, рядом с кнопкой увеличения громкости. Не вставляйте инструмент здесь, чтобы не перерезать кабель.

Несколько пружинных контактов по периметру iPhone.

Проведите инструментом вдоль нижнего края, чтобы разрезать клей.

Если клей трудно разрезать, подогрейте край ещё минуту и попробуйте снова.

Оставьте инструмент в нижнем левом углу, чтобы клей не слипся снова.

Используйте фен или тепловую пушку, чтобы нагреть левый край заднего стекла, пока он не станет горячим на ощупь.

Вставьте второй инструмент для подцепления в нижний левый угол, рядом с уже вставленным инструментом.

Не вставляйте инструмент глубже 3 мм, чтобы не повредить пружинные контакты.

Проведите инструментом вдоль левого края, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как защёлки освобождаются при проходе.

Оставьте этот инструмент вставленным в верхний левый угол, чтобы клей не слипся снова.

Используйте фен или тепловую пушку, чтобы нагреть верхний край и верхний правый угол заднего стекла, пока они не станут горячими на ощупь.

Не вставляйте инструмент глубже 3 мм, чтобы не повредить пружинные контакты.

Вставьте третий инструмент для подцепления в верхний левый угол.

Проведите инструментом вдоль верхнего края и вокруг верхнего правого угла, останавливаясь выше кнопки увеличения громкости.

Оставьте этот инструмент вставленным, чтобы клей не слипся снова.

Используйте фен или тепловую пушку, чтобы нагреть правый край заднего стекла, пока он не станет горячим на ощупь.

Не вставляйте инструмент глубже 3 мм, чтобы не повредить пружинные контакты.

Вставьте четвёртый инструмент для подцепления в нижний правый угол.

Проведите инструментом вокруг угла и вверх по правому краю, останавливаясь ниже кнопки уменьшения громкости.

Оставьте этот инструмент вставленным, чтобы клей не слипся снова.

На этом этапе заднее стекло должно быть освобождено от рамки. Если заднее стекло кажется застрявшим, пройдитесь по периметру лопаткой, чтобы проверить пропущенные участки клея или зажатые защелки.

Откиньте заднее стекло в правую сторону iPhone, чтобы отделить оставшийся клей.

Поддержите заднее стекло чистым, прочным предметом.

Используйте трёхзубый отвёртку Y000, чтобы выкрутить три винта, закрепляющие крышку разъёма батареи:

Два винта длиной 1,3 мм

Один винт длиной 1,0 мм

Поднимите и снимите крышку разъёма батареи.

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной контакт батареи.

Используйте трёхзубый отвёртку Y000, чтобы выкрутить четыре винта, закрепляющие крышку разъёма заднего стекла:

Два винта длиной 1,3 мм

Два винта длиной 1,0 мм

Поднимите крышку разъёма заднего стекла прямо вверх и снимите её.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём заднего стекла.

Снимите заднее стекло.

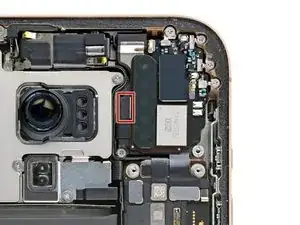

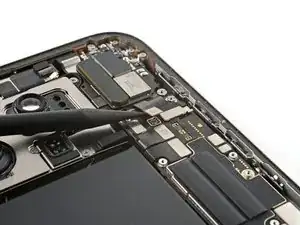

Используйте острый конец лопатки, чтобы поддеть и отключить разъём 5G mmWave антенны.

5G mmWave антенна прикреплена маленьким участком растягивающегося клея с возможностью съёма.

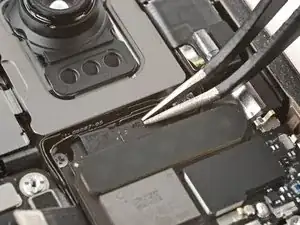

Используйте пинцет, чтобы аккуратно отслоить чёрную тяговую вкладку клея антенны.

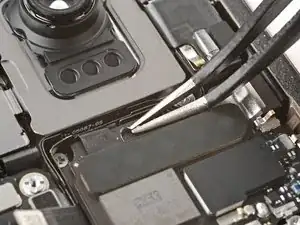

Используйте пинцет, чтобы крепко схватить тяговую вкладку клея и тянуть под небольшим углом.

Если клей порвётся, попытайтесь захватить обломанный край пинцетом и продолжить тянуть.

Если не удаётся вытащить клей целиком, нанесите каплю высококонцентрированного (>90%) изопропилового спирта под антенну и переходите к следующему шагу.

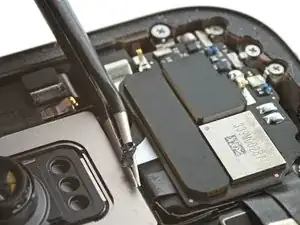

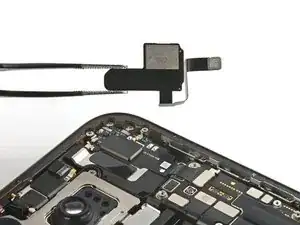

Используйте острый конец лопатки, чтобы поддеть и снять 5G mmWave антенну.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно.

В зависимости от модели iPhone некоторые фотографии сборки могут незначительно отличаться внешне. Процедура, однако, будет правильной для вашего iPhone.

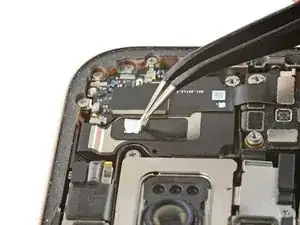

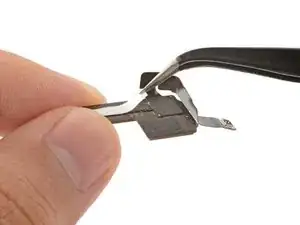

Используйте пинцет или лопатку, чтобы удалить остатки клея с верхней части динамика телефонного приёма и с задней стороны антенны.

Если в комплекте с заменяемой деталью нет нового клея, используйте небольшой кусочек двухсторонней ленты, чтобы закрепить антенну на динамике телефонного приёма.

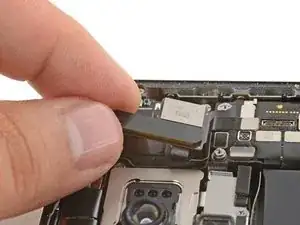

Совместите mmWave антенну над динамиком телефонного приёма. Убедитесь, что разъём антенны достигает гнезда на плате.

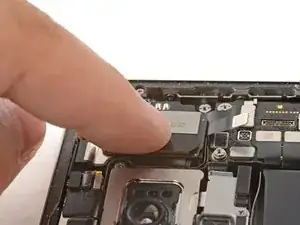

Прижмите антенну к динамику телефонного приёма, чтобы закрепить её.

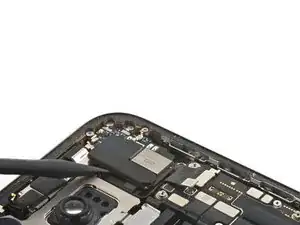

Используйте палец или лопатку, чтобы прижать разъём антенны к плате.

Чтобы заново подключить такие нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, штырьки могут согнуться и получить необратимое повреждение.

Работайте вокруг хрупких заземляющих защёлок при очистке рамки. Если вы выгнёте одну из них, аккуратно верните её на место пальцами или пинцетом.

Используйте пинцет с тупым носом или пальцы, чтобы удалить крупные куски клея с периметра рамки.

Используйте лопатку, чтобы соскоблить остатки клея с рамки.

Если клей упрямый, примените тепло с помощью фена или теплового пистолета и попробуйте снова.

Если вы повторно используете заднее стекло, нанесите несколько капель высококонцентрированного изопропилового спирта (свыше 90%) на микрофибру или безворсовую ткань и протрите по периметру, чтобы подготовить поверхность к новому клею.

Обмотайте безворсовую салфетку или кофейный фильтр вокруг конца лопатки и нанесите несколько капель высококонцентрированного изопропилового спирта (свыше 90%).

Протирайте в одном направлении по периметру рамки, чтобы удалить остатки клея.

Не торопитесь. Чистая рамка позволяет новому клею ложиться равномерно, обеспечивая лучшее сцепление.

Приложите клеевую ленту к рамке, чтобы определить её правильную ориентацию.

Используйте ориентиры, такие как вырез для камеры и выемки вдоль верхнего и нижнего краёв, чтобы представить, как клей будет лежать в рамке.

Возьмитесь за язычок в углу клеевой ленты и оторвите подкладку, чтобы обнажить треть клея.

Обнажённый клей очень липкий. Не допускайте его касания чего-либо до момента нанесения на рамку.

Если у вашей ленты несколько подложек, снимайте ту подложку, которая обнажает сторону, приклеиваемую к рамке.

Аккуратно совместите обнажённый край клеевой полосы с соответствующим краем рамки iPhone.

После прижатия клея на место его нельзя переставить — придётся удалить и начать заново с новой ленты.

Когда вы правильно совместите края, аккуратно прижмите обнажённую клеевую полоску к рамке.

Продолжайте снимать подложку с клея, осторожно прижимая клей на место.

Если вы правильно совместили клей, края ленты встанут на свои места.

Если клей немного смещён, аккуратно подтяните длинные края в соответствие с рамкой.

Если клей начинает мяться или сминаться, снимите его и начните заново с новой ленты.

Если у вас нет запасных полосок клея, можно временно собрать iPhone и использовать его без клея. Учтите, что водозащита устройства будет нарушена до замены клея.

Используйте лопаточку, чтобы прижать клей по всему периметру iPhone.

Работайте осторожно вокруг хрупких заземляющих защёлок. Если вы согнёте одну из них, аккуратно верните на место пальцами или пинцетом.

Не давите слишком сильно, иначе вы растянете и деформируете клей.

Используйте лопаточку или пальцы, чтобы поднять язычок, соединённый с большой передней подложкой. Язычок часто находится в углу подложки.

Используйте язычок, чтобы снять большую переднюю подложку с клея.

На этом этапе у вас ещё могут оставаться мелкие подложки по периметру, которые не дают клею случайно приклеиться во время сборки. Пока не снимайте эти маленькие подложки.

Подоприте заднее стекло по правому краю iPhone.

Используйте палец или плоский конец лопатки, чтобы прижать и соединить разъём заднего стекла с платой.

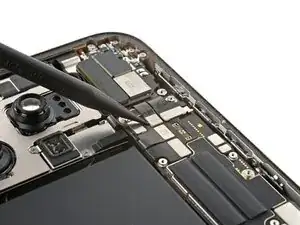

Используйте палец или лопатку, чтобы прижать и соединить разъём питания аккумулятора с платой.

Это хорошее место, чтобы протестировать ремонт перед окончательной сборкой. Включите iPhone и убедитесь, что он работает как ожидается. Выключите и продолжайте сборку.

Если iPhone не включается, подключите его к источнику питания и попробуйте снова.

Если вы заменили плату и экран не включается, следуйте руководству по экрану по ссылке screen guide, чтобы вручную подключить разъём дисплея.

Совместите крышку разъёма заднего стекла по отверстиям для винтов и уложите её на место.

Используйте трёхлучевую отвёртку Y000, чтобы установить четыре винта, фиксирующие крышку разъёма заднего стекла:

Два винта длиной 1.3 мм

Два винта длиной 1.0 мм

Совместите крышку разъёма аккумулятора по отверстиям для винтов и уложите её на место.

Используйте трёхлучевую отвёртку Y000, чтобы установить три винта, фиксирующие крышку разъёма аккумулятора:

Два винта длиной 1.3 мм

Один винт длиной 1.0 мм

Снимите все периметровые подложки пальцами или лопаткой, обнажив клей.

При снятии подложек следите, чтобы ничего не прикасалось к обнажённому клею.

Проверьте рамку и заднее стекло на наличие оставшихся подложек и удалите их. Подложек не должно быть.

Опустите заднее стекло на рамку, начиная с верхнего края.

Если вы ощущаете сопротивление, возможно, один из крепежных зажимов по периметру выгнулся и прижимается рамкой. Осмотрите место сопротивления и аккуратно выпрямьте все согнутые зажимы.

Надавите по краям iPhone, пока заднее стекло не сядет заподлицо с рамкой.

Используйте фен, термопистолет или iOpener, чтобы нагреть периметр заднего стекла до состояния, когда он станет слегка слишком горячим для прикосновения.

Тепло смягчает клей и помогает создать более прочное соединение.

Плотно сожмите пальцами вокруг периметра iPhone.

Положите iPhone экраном вниз на чистую ровную рабочую поверхность.

Обклейте кромку заднего стекла лентой, чтобы защитить покрытие.

Сложите вокруг периметра заднего стекла монеты в стопку до высоты, равной выступам задних камер.

В качестве альтернативы вы можете использовать тиски с зажимами вокруг периметра устройства, чтобы закрепить новый клей.

Поставьте сверху iPhone 3–4 тяжёлые книги ровным штабелем.

Монеты могут оставить лёгкое вмятин на нижней обложке книги, поэтому не используйте что‑то ценное.

Оставьте книги на месте примерно на 30 минут.

Давление поможет активировать клей.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,4 мм по обе стороны зарядного разъёма.
