Замена аккумулятора iPhone 16 Pro Max
Это руководство показывает, как извлечь и установить аккумулятор в вашем iPhone 16 Pro Max.
Аккумуляторы iPhone рассчитаны на сохранение 80% ёмкости до примерно 500 циклов зарядки, или примерно 18–24 месяцев. Если ваш iPhone приходится заряжать чаще или он работает медленнее, возможно, пришло время заменить аккумулятор.
Если аккумулятор вздут, примите соответствующие меры предосторожности.
Вам понадобятся запасной аккумулятор и клей для заднего стекла, чтобы завершить этот ремонт.
Начиная с iOS 18.1, состояние батареи работает как с оригинальными, так и с неоригинальными заменяемыми аккумуляторами.
После ремонта запустите Помощник по ремонту, чтобы сбросить параметры аккумулятора.
Шаг 1
Разрядите аккумулятор iPhone ниже 25%, поскольку заряженный литий-ионный аккумулятор представляет собой потенциальную опасность.
Отключите любые кабели от iPhone.
Удерживайте кнопку питания и любую из клавиш громкости, затем сдвиньте ползунок для выключения iPhone.
Шаг 2
Если экран или заднее стекло сильно треснуты, наклейте перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.
Убедитесь, что внизу есть гладкая область, достаточно большая для присоски.
Шаг 3
Используйте отвёртку P2 с пятиконечной головкой, чтобы выкрутить два винта длиной 7.4 мм по обе стороны от разъёма зарядки.
Шаг 4
Если вставлять инcерт (пик) слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить инструмент и предотвратить повреждение.
Отмерьте 3 мм от кончика и отметьте инcерт перманентным маркером.
Вы также можете отметить другие углы инcерта разными измерениями.
Альтернативно, приклейте монету к инcерту на расстоянии 3 мм от кончика.
Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине самостоятельного ремонта.
Шаг 5
В следующих двух шагах показано, как создать начальный зазор с помощью присоски.
Используйте фен или термофен, чтобы нагреть нижний край заднего стекла до состояния горячо на ощупь.
Также можно использовать iOpener для нагрева заднего стекла. Следуйте этим инструкциям, чтобы правильно нагреть и применить iOpener.
Шаг 6
Прикрепите присоску к нижнему краю заднего стекла.
Сильно и равномерно потяните за ручку, чтобы создать зазор между задним стеклом и рамкой.
Если зазор не появляется, дополнительно нагрейте край и попробуйте снова.
Вставьте кончик инcерта в образовавшийся зазор.
Шаг 7
При разрезании клея, удерживающего заднее стекло, в следующих шагах не вставляйте инcерт глубже 3 мм, чтобы не повредить следующие зоны:
Тонкий кабель, соединяющий заднее стекло с iPhone, прямо рядом с кнопкой увеличения громкости. Не вставляйте инcерт здесь, чтобы не перерезать кабель.
Несколько пружинных контактов по периметру iPhone.
Шаг 8
Проведите инcертом вдоль нижнего края, чтобы разрезать клей.
Если клей трудно разрезать, снова нагрейте край в течение минуты и попробуйте ещё раз.
Оставьте инcерт в нижнем левом углу, чтобы клей не слипся обратно.
Шаг 9
Используйте фен или термофен, чтобы нагреть левый край заднего стекла до состояния горячо на ощупь.
Шаг 10
Вставьте второй инcерт в нижний левый угол рядом с уже вставленным инcертом.
Не вставляйте инcерт глубже 3 мм, чтобы не повредить пружинные контакты.
Проведите инcертом вдоль левого края, чтобы отделить клей и освободить металлические защёлки.
Вы услышите и почувствуете, как защёлки отпускаются при прохождении через них.
Оставьте этот инcерт в верхнем левом углу, чтобы клей не слипся обратно.
Шаг 11
Используйте фен или термофен, чтобы нагреть верхний край и верхний правый угол заднего стекла до состояния горячо на ощупь.
Шаг 12
Не вставляйте инcерт глубже 3 мм, чтобы не повредить пружинные контакты.
Вставьте третий инcерт в верхний левый угол.
Проведите инcертом вдоль верхнего края и вокруг верхнего правого угла, останавливаясь над кнопкой увеличения громкости.
Оставьте этот инcерт вставленным, чтобы клей не слипся обратно.
Шаг 13
Используйте фен или термофен, чтобы нагреть правый край заднего стекла до состояния горячо на ощупь.
Шаг 14
Не вставляйте инcерт глубже 3 мм, чтобы не повредить пружинные контакты.
Вставьте четвёртый инcерт в нижний правый угол.
Проведите инcертом вокруг угла и вверх по правому краю, останавливаясь под кнопкой уменьшения громкости.
Оставьте этот инcерт вставленным, чтобы клей не слипся обратно.
Шаг 15
На этом этапе заднее стекло должно отделиться от рамки. Если заднее стекло кажется застрявшим, пройдитесь вдоль периметра медиатором, чтобы проверить пропущенные участки клея или защёлки, которые прижаты.
Откиньте заднее стекло в правую сторону iPhone, чтобы отделить оставшийся клей.
Поддержите заднее стекло чистым твёрдым предметом.
Шаг 16
Используйте трёхлучевую отвёртку Y000, чтобы вынуть три винта, фиксирующие защитную крышку разъёма аккумулятора:
Два винта длиной 1,3 мм
Один винт длиной 1,0 мм
Шаг 17
Поднимите и снимите защитную крышку разъёма аккумулятора.
Шаг 18
Используйте наконечник медиатора, чтобы поддеть и отключить прижимной разъём аккумулятора.
Шаг 19
Используйте трёхлучевую отвёртку Y000, чтобы вынуть четыре винта, фиксирующие защитную крышку разъёма заднего стекла:
Два винта длиной 1,3 мм
Два винта длиной 1,0 мм
Шаг 20
Поднимите защитную крышку разъёма заднего стекла строго вверх и снимите её.
Шаг 21
Используйте наконечник медиатора, чтобы поддеть и отключить разъём заднего стекла.
Шаг 22
Снимите заднее стекло.
Шаг 23
Используйте крестовую отвёртку, чтобы вынуть три винта, фиксирующие крышку Taptic Engine:
Один винт длиной 2,9 мм
Один винт длиной 1,3 мм
Один винт длиной 2,4 мм
Шаг 24
Используйте пинцет или пальцы, чтобы приподнять верхний край крышки Taptic Engine.
Когда нижний край отщёлкнется от рамки, снимите крышку Taptic Engine.
Шаг 25
Используйте наконечник медиатора, чтобы поддеть и отключить шлейф нижнего узла от логической платы.
Шаг 26
Используйте наконечник медиатора, чтобы поддеть и отключить два разъёма рядом с нижним правым краем рамки.
Шаг 27
Снимите два винта, фиксирующие шлейф нижнего узла:
Один трёхлучевой винт Y000 длиной 1,0 мм
Один крестовый винт длиной 1,3 мм
Шаг 28
Используйте фен, чтобы нагреть секцию шлейфа нижнего узла над Taptic Engine до состояния, когда она станет горячей на ощупь.
Шаг 29

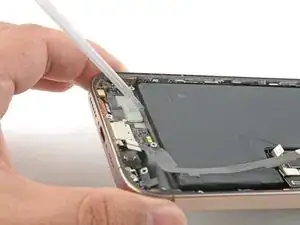

Просуньте медиатор под шлейф нижнего узла, чтобы отделить его от Taptic Engine.
Осторожно отогните шлейф в сторону, чтобы получить доступ к Taptic Engine.
Шаг 30
Используйте крестовую отвёртку, чтобы вынуть винт длиной 2,1 мм, фиксирующий Taptic Engine.
Шаг 31
Используйте наконечник медиатора, чтобы поднять угловой кронштейн вверх.
Шаг 32
Просуньте кончик медиатора вдоль верхнего края Taptic Engine, чтобы отделить приклеенную пластиковую демпферную полоску.
Шаг 33
Используйте наконечник медиатора, чтобы поддеть Taptic Engine.
Будьте осторожны, не поддейтe у аккумулятора.
Снимите Taptic Engine.
Шаг 34
Снимите четыре винта, фиксирующие динамик:
Один крестовый винт длиной 1,7 мм
Один крестовый винт длиной 1,5 мм
Один винт‑стойка длиной 4,1 мм
Один трёхлучевой винт Y000 длиной 1,3 мм
Шаг 35

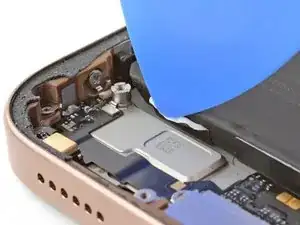

Вставьте наконечник медиатора под отверстием винта в нижнем правом углу динамика.
Подденьте и снимите динамик.
Шаг 36

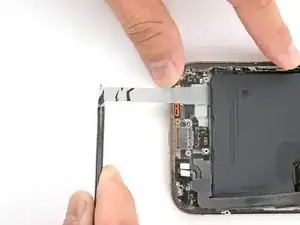

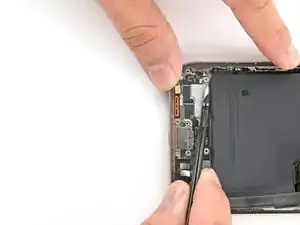

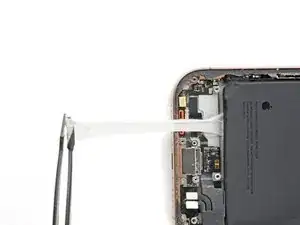

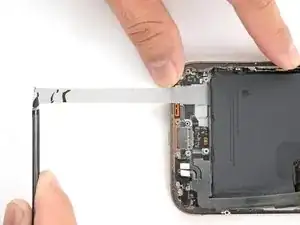

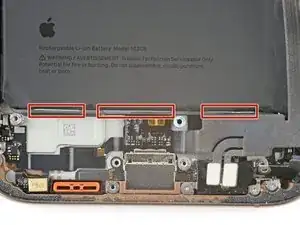

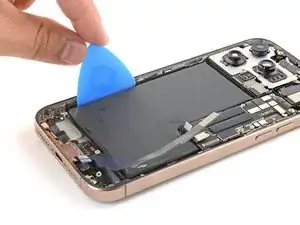

Батарея вашего iPhone закреплена тремя растягивающимися клеевыми полосками. В следующих четырёх шагах показано, как их удалить и освободить батарею.
Будьте осторожны, чтобы не вдавить и не проколоть батарею. Избегайте использования острых инструментов рядом с ней.
