Замена сборки экрана Panasonic EB-GD88

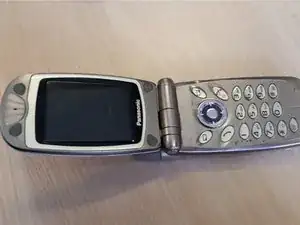

Откройте мобильный телефон.

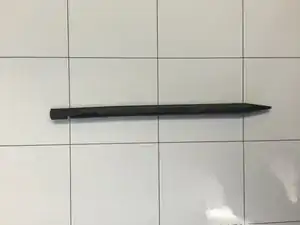

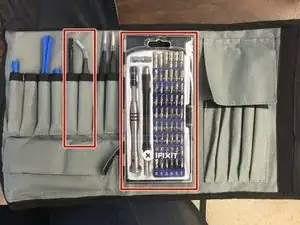

Из набора инструментов iFixit выньте чёрный пластиковый инструмент для поддевания, изогнутые пинцеты и набор отвёрток на 54 бита.

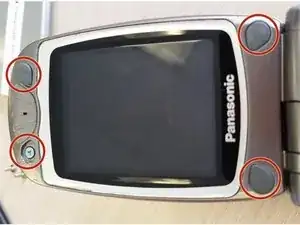

Снимите 4 резиновые накладки в углах экрана, поддев их плоским концом нейлоновой лопатки.

Резиновые накладки приклеены, но их должно быть легко отщёлкнуть.

Эти резиновые накладки могут быть как присутствовать, так и отсутствовать.

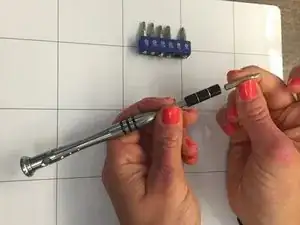

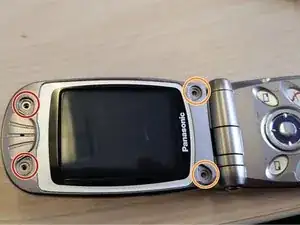

С помощью отвёртки Y0 трикрылой формы из набора на 54 бита выкрутите два винта над экраном. Винты выкручиваются против часовой стрелки.

Эти два винта имеют голубоватый оттенок.

С помощью отвёртки Y0 трикрылой формы выкрутите два винта под экраном. Винты выкручиваются против часовой стрелки.

Эти два винта серебристые и длиннее голубоватых.

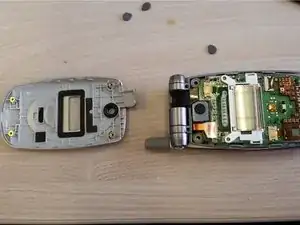

Осторожно подденьте переднюю панель телефона плоским концом нейлоновой лопатки и снимите её.

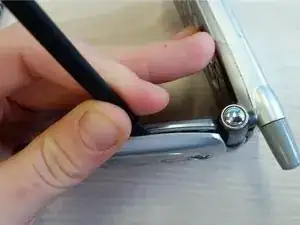

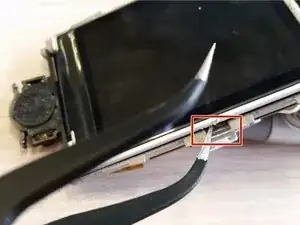

Вставьте нейлоновую лопатку или изогнутые пинцеты в небольшой зазор между внешним серым корпусом телефона и внутренним серым пластиковым отсеком (в котором размещены зелёная плата и экран). Этот зазор показан красными стрелками.

Используйте инструменты как рычаг, чтобы выдавить наружный серый отсек (экран, серый пластик и плата) наружу от корпуса телефона.

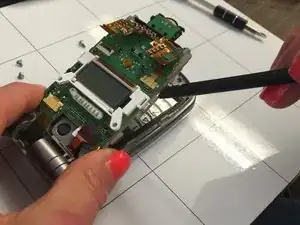

Разместите нейлоновую лопатку и пинцеты в пространстве между внешним корпусом телефона и внутренним серым отсеком.

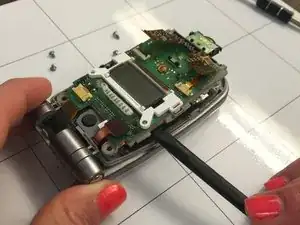

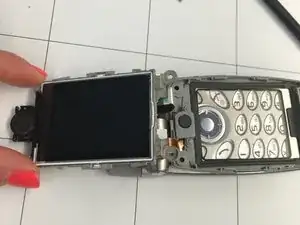

У под прямоугольных отверстий по бокам экрана используйте пинцеты, чтобы вынуть экран из серого пластикового корпуса, подсовывая пинцеты под белый лоток, удерживающий экран.

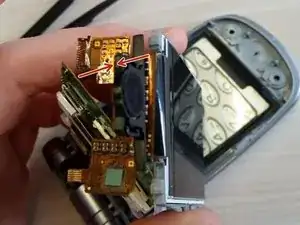

После этого экран должен оставаться прикреплённым к серому компоненту только из-за гибкого шлейфа в верхней части, который соединяет экран с платой.

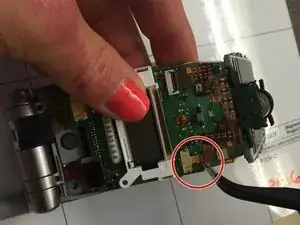

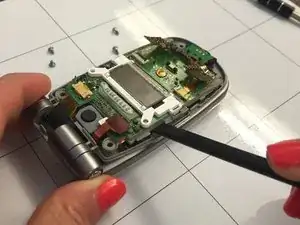

На плате разомкните два шлейфовых разъёма, удерживающих экран на плате. Для этого с помощью пинцета отсоедините как бежевый разъём, так и белый разъём.

Удалите отсоединённый экран из телефона.

Подсоедините новый экран к плате. Для сборки устройства выполните эти действия в обратном порядке.
