Замена материнской платы Samsung Galaxy S23 Plus

Позвольте аккумулятору вашего телефона разрядиться ниже 25%, так как заряженный литий-ионный аккумулятор представляет собой потенциальную опасность. Если ваш аккумулятор вздулся, примите соответствующие меры предосторожности.

Отключите все кабели от вашего телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите "Выключить", чтобы выключить телефон.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты, чтобы размягчить клей.

Также можно использовать фен, тепловую пушку или горячую панель, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор подвержены термическому повреждению.

Приложите присоску к задней крышке как можно ближе к центру правого края.

Подтяните за присоску с сильной, равномерной силой, чтобы создать зазор между крышкой и рамкой.

Если у вас возникли трудности с созданием зазора, приложите больше тепла, чтобы дополнительного размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вставьте инструмент для открытия в зазор.

Пройдите инструментом по правому краю, чтобы отделить клей.

Оставьте инструмент вставленным в нижнем правом углу, чтобы предотвратить повторное запечатывание клея.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте второй инструмент для открытия в нижнем правом углу.

Поверните инструмент для открытия вокруг нижнего правого угла, чтобы отделить клей.

Пройдите инструментом для открытия к нижнему левому углу, чтобы отделить клей.

Оставьте инструмент в нижнем левом углу, чтобы предотвратить повторное запечатывание клея.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните инструмент для открытия вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третий инструмент для открытия в нижнем левом углу.

Переместите инструмент к верхнему левому углу, чтобы отделить клей.

Оставьте инструмент в верхнем левом углу, чтобы предотвратить повторное запечатывание клея.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Вставьте четвертый инструмент для открытия в верхнем левом углу.

Поверните его вокруг верхнего левого угла, чтобы отделить клей.

Пройдите инструментом для открытия к верхнему правому углу, чтобы отделить клей.

Оставьте инструмент в верхнем правом углу, чтобы предотвратить повторное запечатывание клея.

Под вспышкой остался участок клея.

Выступите кончик инструмента для открытия с вырезом под вспышку.

Сдвиньте инструмент для открытия под верхнюю часть задней крышки, пока не почувствуете, что он начинает зацепляться за клей.

Вы должны видеть инструмент через вырез под вспышку.

Продолжайте двигать инструмент к низу телефона, пока не почувствуете, что клей полностью отделился от задней крышки.

Избегайте касания задних камер вашим инструментом. Нажимая на линзы, вы рискуете их повредить.

Возьмитесь за заднюю крышку и снимите её.

Если ваша крышка все еще прилипла к рамке, проведите инструментом для открытия по периметру, пока крышка полностью не отделится.

Во время сборки:

На этом этапе хорошо включить телефон и протестировать все функции, прежде чем закрыть его. Обязательно полностью выключите телефон перед продолжением работы.

Удалите все куски клея с помощью пинцета или пальцев. Примените тепло и изопропиловый спирт (90% или выше), если у вас возникают трудности с удалением клея.

Если вы используете индивидуально вырезанные клеи, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

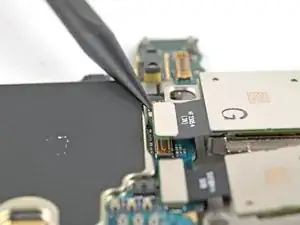

Используйте конец вашей лопатки, чтобы приподнять и отсоединить разъем беспроводной зарядки от материнской платы.

Чтобы повторно подключить разъемы, аккуратно выровняйте и нажмите на одну сторону, пока она не зафиксируется, затем повторите с другой стороны. Не нажимайте на середину. Если разъем неправильно выровнен, штифты могут изогнуться и вызвать постоянные повреждения.

Используйте конец лопатки, чтобы приподнять и отсоединить разъем антенны NFC.

Используйте отвертку с крестовым лезвием, чтобы открутить тринадцать винтов длиной 3.5 мм, которые закрепляют беспроводную зарядку и динамик:

Шесть винтов, которые закрепляют беспроводную зарядку

Семь винтов, которые закрепляют динамик

Вставьте конец вашей лопатки в выемку в верхнем левом углу динамика.

Приподнимите, чтобы отвинтить динамик от корпуса.

Используйте пальцы, чтобы поднять динамик и полностью отделить его.

Уберите беспроводную зарядку и динамик из корпуса.

Во время сборки нажмите по периметру динамика, чтобы зафиксировать его в корпусе.

Используйте конец вашей лопатки, чтобы приподнять и отсоединить разъем аккумулятора.

Используйте конец лопатки, чтобы приподнять и отсоединить разъем динамика слухового аппарата.

Используйте отвертку с крестовым лезвием, чтобы открутить пять винтов длиной 3.5 мм, закрепляющих динамик слухового аппарата.

Вставьте плоский конец вашей лопатки между нижним краем динамика слухового аппарата и защитным экраном на материнской плате.

Не вставляйте лопатку в другое место, иначе рискуете сместить хрупкие компоненты на поверхности.

Поверните лопатку, чтобы освободить динамик слухового аппарата от корпуса и уберите его.

Во время сборки сначала вставьте верхнюю часть динамика слухового аппарата в корпус, а затем нажмите вниз и зафиксируйте его обратно.

Используйте вашу лопатку, чтобы приподнять и отсоединить разъемы основного и вторичного соединительных кабелей от дочерней платы.

Повторите предыдущий шаг для разъемов основного и вторичного соединительных кабелей на материнской плате.

Уберите соединительные кабели.

Вставьте конец вашей лопатки между левым краем разъема антенны и металлической пластиной на материнской плате.

Вокруг этого разъема расположены хрупкие компоненты. Пытаться приподнять с других краев может привести к их смещению с платы.

Приподнимите и отсоедините разъем антенны.

Используйте вашу лопатку, чтобы приподнять и отсоединить разъемы дисплея и 5G mmWave от материнской платы.

Используйте вашу лопатку, чтобы приподнять и отсоединить разъем фронтальной камеры.

Используйте отвертку с крестовым лезвием, чтобы открутить два винта длиной 3.5 мм, закрепляющие материнскую плату.

Вставьте плоский конец вашей лопатки между верхним краем материнской платы и корпусом, рядом с выемкой динамика слухового аппарата.

Поверните лопатку, чтобы приподнять материнскую плату и вытащить ее из корпуса до тех пор, пока вы не сможете схватить ее пальцами.

Уберите материнскую плату.

Во время сборки убедитесь, что все кабели убраны в сторону перед тем, как установить материнскую плату обратно в корпус.

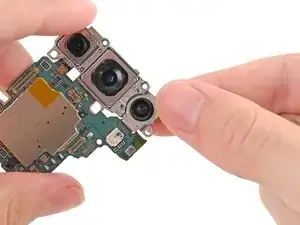

Три задние камеры вставлены друг в друга и должны быть удалены сверху вниз.

Переверните материнскую плату, чтобы получить доступ к разъемам задних камер.

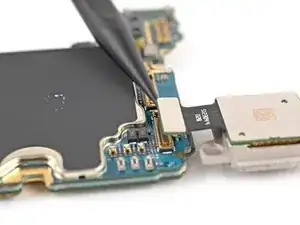

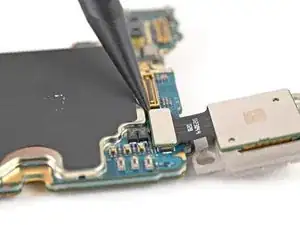

Используйте конец лопатки, чтобы приподнять и отсоединить разъем ультраширокоугольной камеры.

Широкоугольная камера подключена к материнской плате и основной камере металлическими штырями.

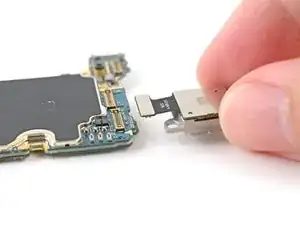

Держа материнскую плату, поднимите широкоугольную камеру из ее гнезд и удалите ее.

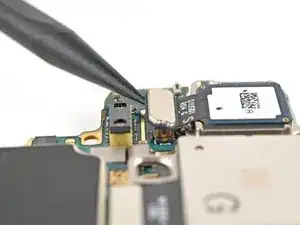

Используйте остриё лопатки, чтобы приподнять и отключить разъем основной камеры.

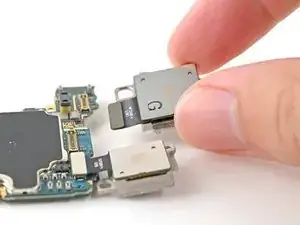

Поднимите основную камеру с материнской платы и удалите ее.

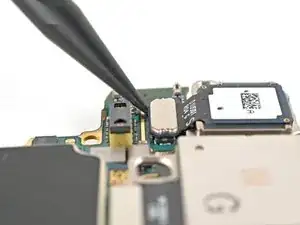

Используйте остриё лопатки, чтобы приподнять и отключить разъем телеобъектива.

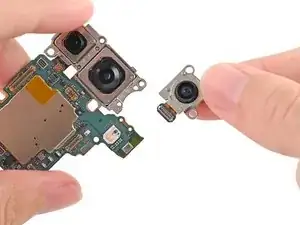

Поднимите телеобъектив с материнской платы и удалите его.

При сборке установите задние камеры в обратном порядке, чтобы они правильно вошли друг в друга (Телеобъектив → Основная → Широкоугольная)

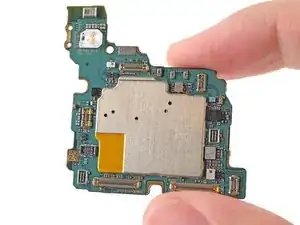

Осталась только материнская плата.
