Замена фронтальной камеры Samsung Galaxy S23 Plus

Позвольте батарее телефона разрядиться ниже 25%, так как заряженная литий-ионная батарея представляет собой потенциальную опасность. Если ваша батарея вздута, примите соответствующие меры предосторожности.

Отключите любые кабели от вашего телефона.

Удерживайте кнопку бокового питания и кнопку уменьшения громкости, затем выберите "Выключить", чтобы выключить телефон.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждениям от тепла.

Приложите присоску к задней крышке как можно ближе к центру правого края.

Тяните вверх за присоску с сильным и равномерным усилием, чтобы создать зазор между крышкой и рамкой.

Если у вас возникли трудности с созданием зазора, нагрейте еще раз, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вставьте лопатку в зазор.

Проведите лопаткой назад и вперед вдоль правого края, чтобы отделить клей.

Оставьте лопатку вставленной возле нижнего правого угла, чтобы предотвратить повторное склеивание клея.

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте вторую лопатку в нижний правый угол.

Проведите лопаткой вокруг нижнего правого угла, чтобы отделить клей.

Проведите лопаткой к нижнему левому углу, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы предотвратить повторное склеивание клея.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Проведите лопаткой вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третью лопатку в нижний левый угол.

Проведите лопаткой к верхнему левому углу, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы предотвратить повторное склеивание клея.

Разогрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Вставьте четвертую лопатку в верхний левый угол.

Проведите ей вокруг верхнего левого угла, чтобы отделить клей.

Проведите лопаткой к верхнему правому углу, чтобы отделить клей.

Оставьте лопатку в верхнем правом углу, чтобы предотвратить повторное склеивание клея.

Остался участок клея непосредственно под вспышкой.

Совместите кончик лопатки с вырезом для вспышки.

Скользите лопаткой под верхней частью задней крышки, пока не почувствуете, что она заедает на клее.

Вы должны видеть лопатку через вырез для вспышки.

Продолжайте скользить лопаткой вниз по телефону, пока не почувствуете, что клей полностью отделился от задней крышки.

Избегайте касания задних камер лопаткой. Нажимание на линзы может повредить их.

Схватите и снимите заднюю крышку.

Если ваша крышка все еще прилипает к рамке, проколите лопаткой вокруг периметра, пока крышка полностью не отделится.

Во время сборки:

Это хорошее время, чтобы включить телефон и протестировать все функции перед окончательной сборкой. Обязательно полностью выключите телефон перед продолжением работы.

Удалите любые кусковые остатки клея с помощью пинцета или пальцев. Примените тепло и изопропиловый спирт (90% или выше), если у вас возникают трудности с удалением клея.

Если вы используете самоклеящиеся накладки, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте конец лопатки, чтобы приподнять и отсоединить разъем беспроводной зарядки от материнской платы.

Чтобы повторно подключить разъемы, аккуратно выровняйте и нажмите на одну сторону, пока он не щелкнет на месте, затем повторите с другой стороны. Не нажимайте на середину. Если разъем неправильно выровнен, контакты могут согнуться и вызвать постоянные повреждения.

Используйте конец лопатки, чтобы приподнять и отсоединить разъем антенны NFC.

Используйте отвертку с филипсом, чтобы удалить тринадцать винтов длиной 3,5 мм, крепящих беспроводную зарядку и динамик:

Шесть винтов, крепящих беспроводную зарядку

Семь винтов, крепящих динамик

Вставьте конец лопатки в вырез в верхнем левом углу динамика.

Приподнимите, чтобы отсоединить динамик от рамки.

Используйте пальцы, чтобы поднять динамик от рамки для полного отделения.

Удалите беспроводную зарядку и динамик из рамки.

При сборке нажмите по периметру динамика, чтобы зафиксировать его в рамке.

Используйте конец лопатки, чтобы приподнять и отсоединить разъем батареи.

Используйте конец лопатки, чтобы приподнять и отсоединить разъем динамика слухового аппарата.

Используйте отвертку с филипсом, чтобы удалить пять винтов длиной 3,5 мм, крепящих динамик слухового аппарата.

Вставьте плоский конец лопатки между нижним краем динамика слухового аппарата и защитным экраном на материнской плате.

Не вставляйте лопатку в другое место, иначе вы рискуете сместить хрупкие элементы с поверхностным монтажом.

Проверните лопатку, чтобы отсоединить динамик слухового аппарата от рамки и удалить его.

При сборке, сначала вставьте верхний конец динамика слухового аппарата в рамку, прежде чем нажимать вниз и фиксировать его обратно.

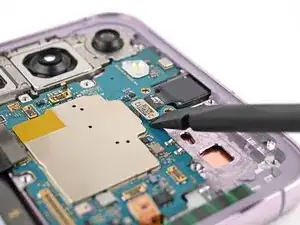

Вставьте плоский конец лопатки между правым краем разъема камеры и материнской платой.

Вокруг этого разъема находятся хрупкие компоненты поверхностного монтажа. Поддевание других краев разъема рискует их сместить с платы.

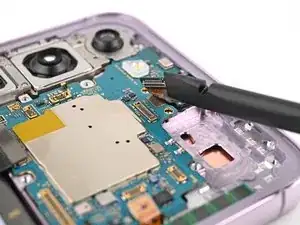

Приподнимите и отсоедините разъем антенны.

Клей, фиксирующий камеру, очень прочный. Работайте медленно и применяйте больше тепла, если камера кажется застрявшей. Избегайте отделения печатной платы от корпуса камеры, как показано на этом.

Используйте фен или тепловую пушку, чтобы прогреть переднюю камеру в течение 90 секунд.

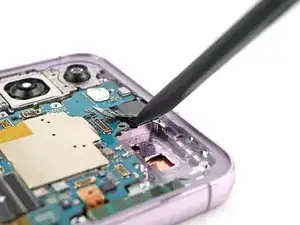

Используйте плоский конец лопатки, чтобы приподнять переднюю камеру из ее гнезда в рамке.

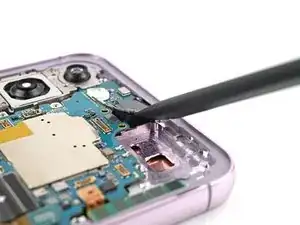

Если камера не ослабляется, используйте конец лопатки, чтобы соскоблить эпоксидную смолу вокруг камеры.

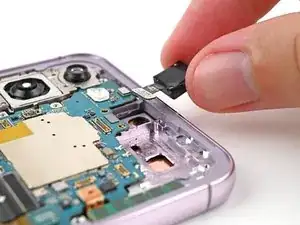

Удалите переднюю камеру.
