Замена экрана и аккумулятора Samsung Galaxy S23 Plus

Позвольте аккумулятору вашего телефона разрядиться ниже 25%, так как заряженный литий-ионный аккумулятор представляет потенциальную опасность для безопасности. Если ваш аккумулятор вздут, примите соответствующие меры предосторожности.

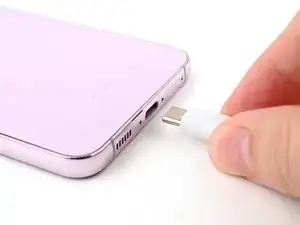

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите "Выключить", чтобы выключить телефон.

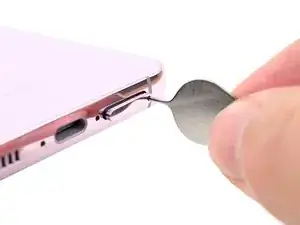

Вставьте инструмент для извлечения SIM-карты, монету или выпрямленную скрепку в отверстие для лотка SIM-карты на нижнем крае телефона.

Нажмите сильно, чтобы вытолкнуть лоток.

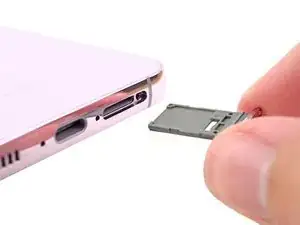

Удалите лоток для SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не переживайте! Скорее всего, вы не повредили микрофон.

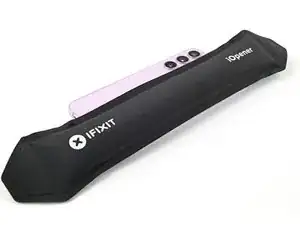

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты, чтобы размягчить клей.

Также можно использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор подвержены повреждениям от нагрева.

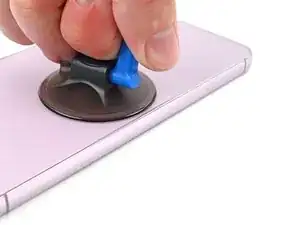

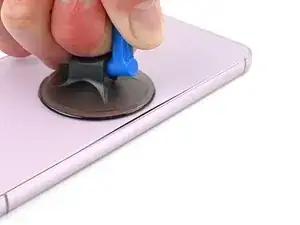

Прикрепите присоску к задней крышке, как можно ближе к центру правого края.

Поднимите присоску с сильной, равномерной силой, чтобы создать зазор между крышкой и рамкой.

Если у вас возникли проблемы с созданием зазора, приложите больше тепла, чтобы дальше размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

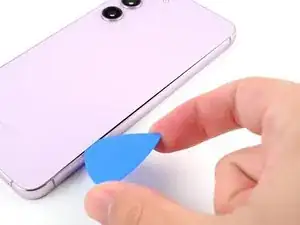

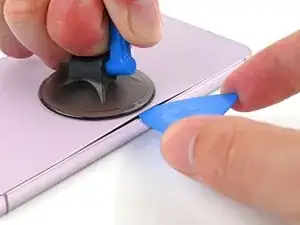

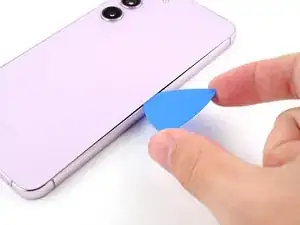

Вставьте инструмент для открытия в зазор.

Сдвигайте инструмент для открытия взад и вперед вдоль правого края, чтобы разделить клей.

Оставьте инструмент для открытия вставленным близко к нижнему правому углу, чтобы предотвратить повторное запечатывание клея.

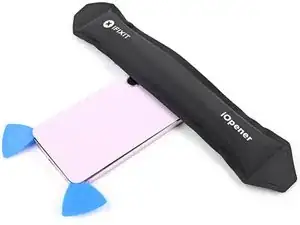

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

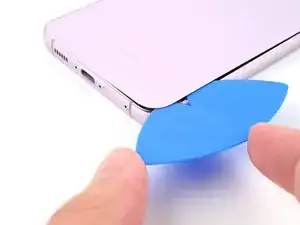

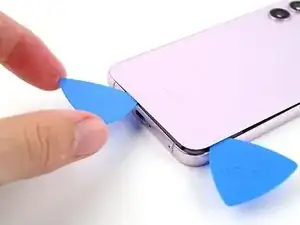

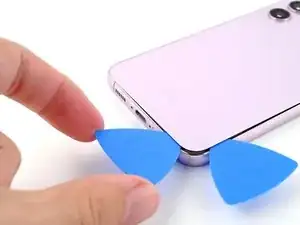

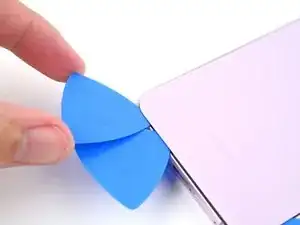

Вставьте второй инструмент для открытия в нижний правый угол.

Поверните инструмент для открытия вокруг нижнего правого угла, чтобы разделить клей.

Сдвигайте инструмент для открытия к нижнему левому углу, чтобы разделить клей.

Оставьте инструмент в нижнем левом углу, чтобы предотвратить повторное запечатывание клея.

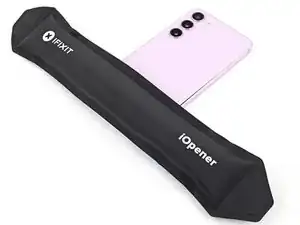

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

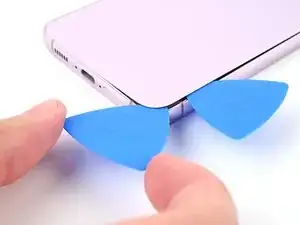

Поверните инструмент для открытия вокруг нижнего левого угла, чтобы разделить клей.

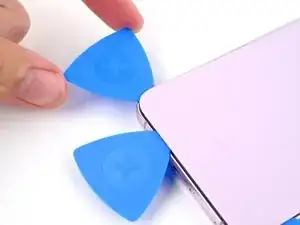

Вставьте третий инструмент для открытия в нижний левый угол.

Сдвигайте инструмент к верхнему левому углу, чтобы разделить клей.

Оставьте инструмент в верхнем левом углу, чтобы предотвратить повторное запечатывание клея.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

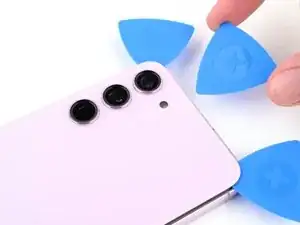

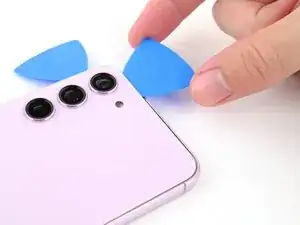

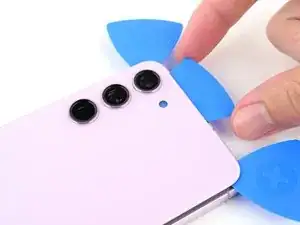

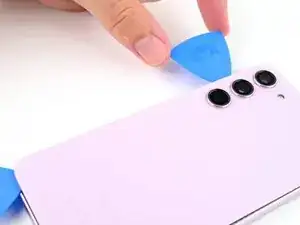

Вставьте четвертый инструмент для открытия в верхний левый угол.

Поверните его вокруг верхнего левого угла, чтобы разделить клей.

Сдвигайте инструмент для открытия к верхнему правому углу, чтобы разделить клей.

Оставьте инструмент в верхнем правом углу, чтобы предотвратить повторное запечатывание клея.

Под вспышкой осталась зона клея.

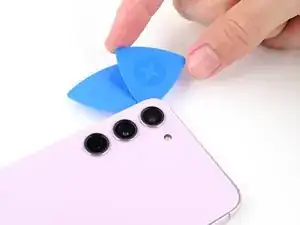

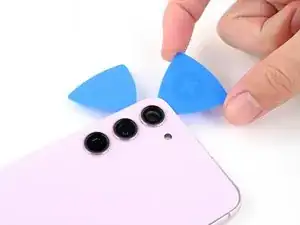

Выравните конец инструмента для открытия с вырезом вспышки.

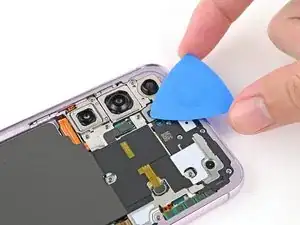

Сдвигайте инструмент для открытия под верхней частью задней крышки, пока не почувствуете, что он начинает цепляться за клей.

Вы должны видеть инструмент для открытия через вырез для вспышки.

Продолжайте сдвигать инструмент к нижней части телефона, пока не почувствуете, что клей полностью отделяется от задней крышки.

Избегайте касания задних камер инструментом. Нажимая на линзы, вы рискуете повредить их.

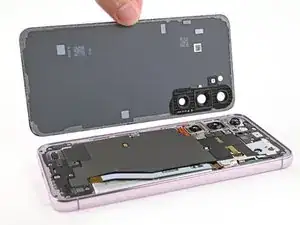

Снимите заднюю крышку.

Если крышка все еще прилипла к каркасу, проведите открывающей лопаткой по периметру, пока крышка полностью не отделится.

Во время сборки:

Это хороший момент, чтобы включить свой телефон и протестировать все функции перед окончательной сборкой. Обязательно полностью выключите телефон перед продолжением работы.

Удалите любые куски клея с помощью пинцета или пальцев. Нанесите тепло и изопропиловый спирт (90% или более), если у вас возникают трудности с удалением клея.

Если вы используете индивидуально нарезанные клеевые ленты, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

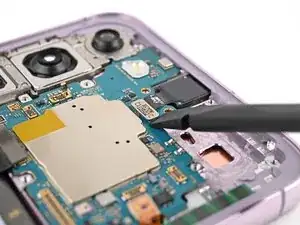

Используйте конец лопатки, чтобы приподнять и отключить разъем беспроводной зарядки от материнской платы.

Чтобы повторно подключить разъемы, аккуратно выровняйте и нажмите на одну сторону, пока не щелкнет на место, затем повторите с другой стороны. Не нажимайте на середину. Если разъем смещён, контакты могут согнуться и вызвать постоянный ущерб.

Используйте конец лопатки, чтобы приподнять и отключить разъем антенны NFC.

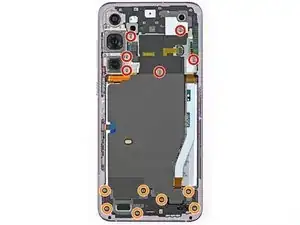

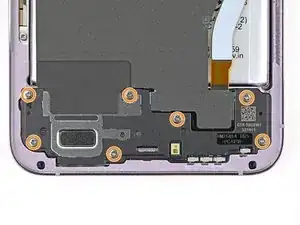

Используйте отвертку с крестовидным концом, чтобы удалить тринадцать винтов длиной 3.5 мм, закрепляющих катушку беспроводной зарядки и динамик:

Шесть винтов, закрепляющих катушку беспроводной зарядки

Семь винтов, закрепляющих динамик

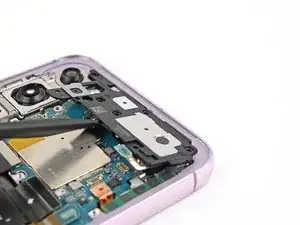

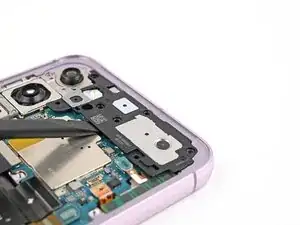

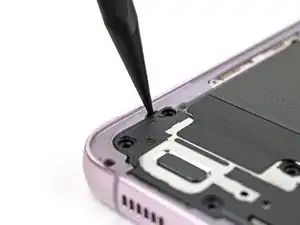

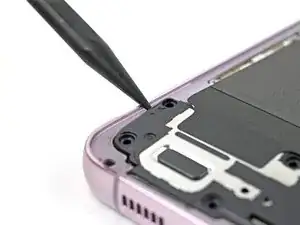

Вставьте конец лопатки в выемку в верхнем левом углу динамика.

Приподнимите, чтобы отсоединить динамик от каркаса.

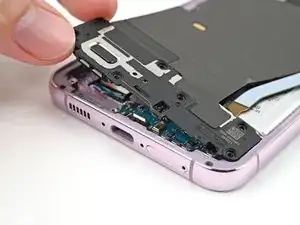

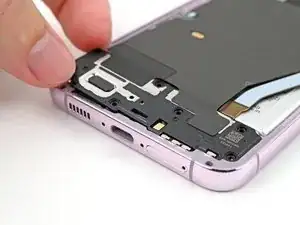

Используйте пальцы, чтобы поднять динамик от каркаса, чтобы полностью отделить его.

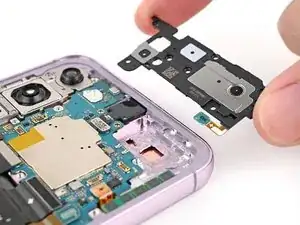

Удалите катушку беспроводной зарядки и динамик из каркаса.

Во время сборки нажмите вокруг периметра динамика, чтобы защелкнуть его на место.

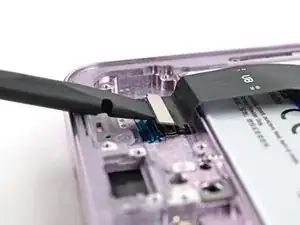

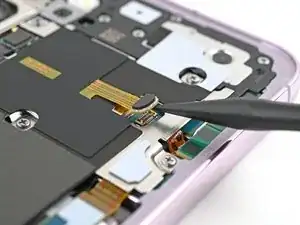

Используйте конец лопатки, чтобы приподнять и отключить разъем батареи.

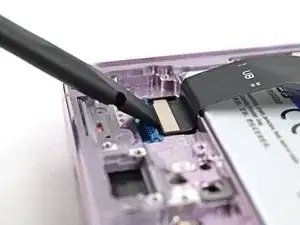

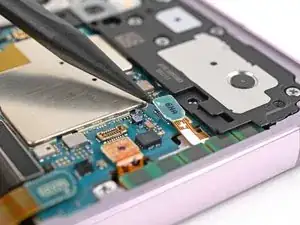

Используйте конец лопатки, чтобы приподнять и отключить разъем динамика слухового аппарата.

Используйте отвертку с крестовидным концом, чтобы удалить пять винтов длиной 3.5 мм, которые закрепляют динамик слухового аппарата.

Вставьте плоский конец лопатки между нижним краем динамика слухового аппарата и металлической защитой на материнской плате.

Не вставляйте лопатку в другое место, иначе рискуете сместить хрупкие поверхностные компоненты.

Поверните лопатку, чтобы отсоединить динамик слухового аппарата от каркаса и удалите его.

Во время сборки вставьте сначала верхний конец динамика слухового аппарата в каркас, прежде чем нажимать вниз и защелкивать его обратно.

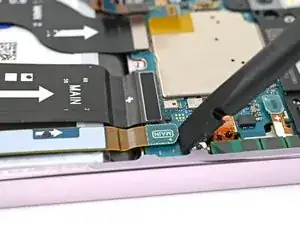

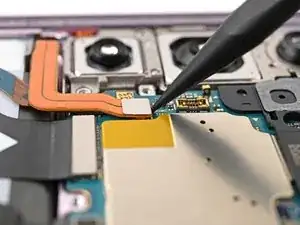

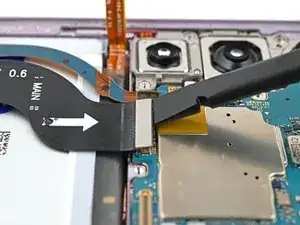

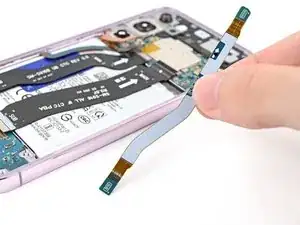

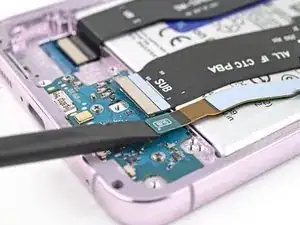

Используйте лопатку, чтобы приподнять и отключить разъемы основных и вторичных соединительных кабелей от дочерней платы.

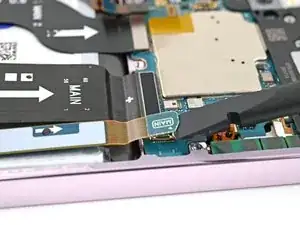

Повторите предыдущий шаг для разъемов основных и вторичных соединительных кабелей на материнской плате.

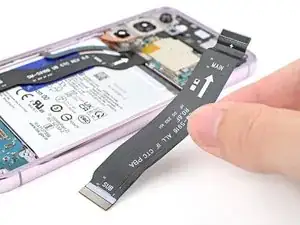

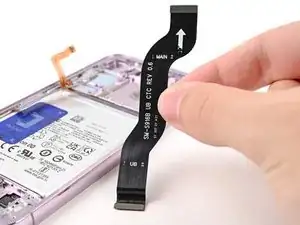

Удалите соединительные кабели.

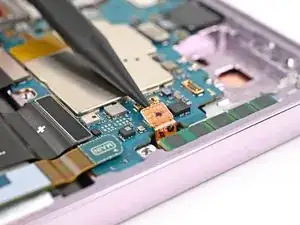

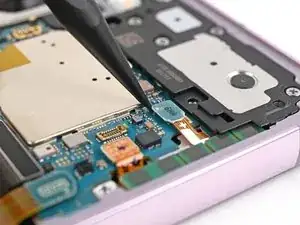

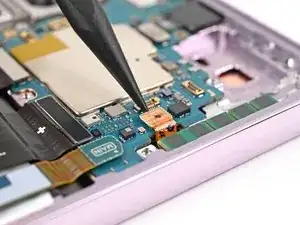

Вставьте конец лопатки между левым краем разъема антенны и металлической пластиной на материнской плате.

Около этого разъема находятся хрупкие поверхностные компоненты. Подъём в других местах этого разъема может привести к их смещению с платы.

Приподнимите и отключите разъем антенны.

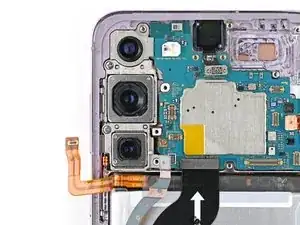

Используйте лопатку, чтобы приподнять и отключить разъемы экрана и кабелей 5G mmWave от материнской платы.

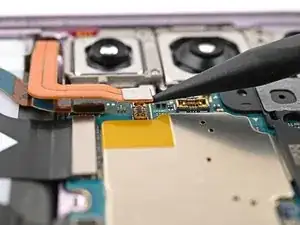

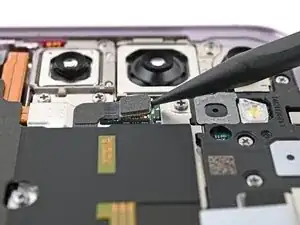

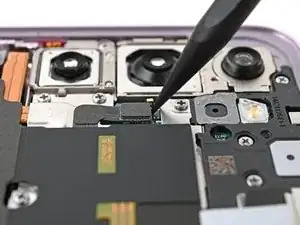

Используйте лопатку, чтобы приподнять и отключить разъем камеры.

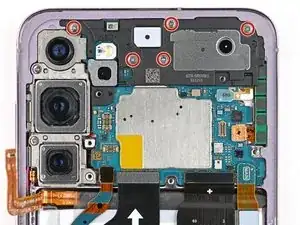

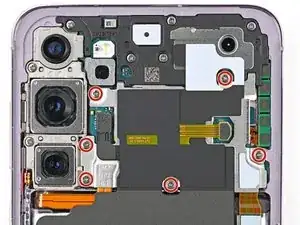

Используйте отвертку с крестовидным концом, чтобы удалить два винта длиной 3.5 мм, которые закрепляют материнскую плату.

Вставьте плоский конец вашей лопатки между верхним краем материнской платы и рамкой, рядом с вырезом для слухового динамика.

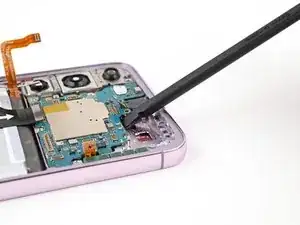

Поверните лопатку, чтобы приподнять материнскую плату и вытянуть её из рамки, пока не сможете держать её пальцами.

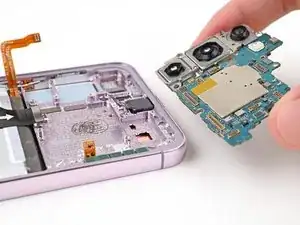

Удалите материнскую плату.

Во время сборки убедитесь, что все кабели не мешают, прежде чем вставить материнскую плату обратно в рамку.

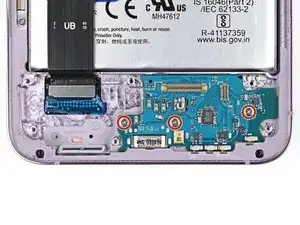

Используйте крестовую отвертку, чтобы удалить три винта длиной 3,5 мм, удерживающие дочернюю плату.

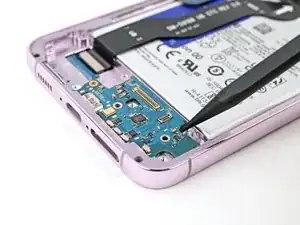

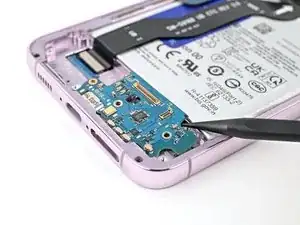

Используйте кончик лопатки, чтобы приподнять верхний правый угол дочерней платы и отсоединить её от рамки.

Не поддевайте против аккумулятора! Уголите лопатку так, чтобы поддевать против рамки.

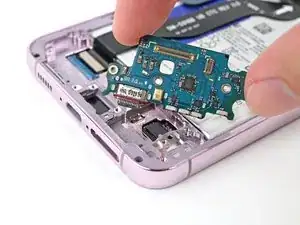

Удалите дочернюю плату.

Во время сборки вставьте порт USB-C в его выемку под углом перед тем, как прижать дочернюю плату к рамке.

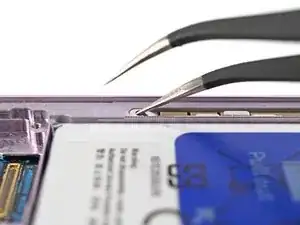

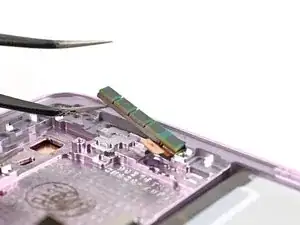

Вставьте один конец ваших угловых пинцетов в вырез между верхним краем верхней антенны 5G mmWave и рамкой.

Приподнимите и вытащите антенну, чтобы отделить клей, удерживающий её.

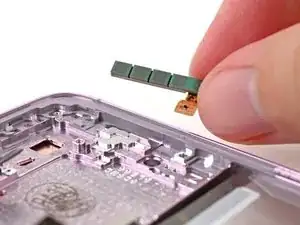

Используйте пальцы, чтобы вытащить антенну из рамки, отделяя оставшийся клей.

Во время сборки вам может понадобиться перенести проводящую ленту под антенной на новую деталь.

Клей, удерживающий камеру, очень силен. Работайте медленно и применяйте больше тепла, если фронтальная камера застревает. Избегайте отделения плат от корпуса камеры, как показано здесь.

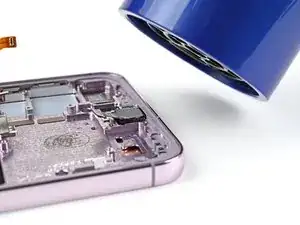

Используйте фен или тепловую пушку, чтобы нагреть фронтальную камеру в течение 90 секунд.

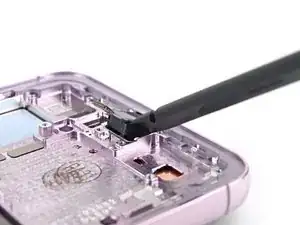

Используйте плоский конец вашей лопатки, чтобы приподнять фронтальную камеру из её выемки в рамке.

Если камера не ослабляется, используйте инструмент для извлечения SIM-карты, чтобы очистить эпоксидную смолу вокруг камеры.

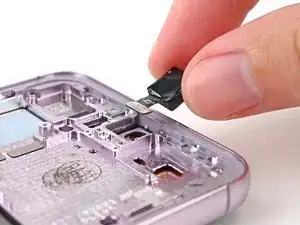

Удалите фронтальную камеру.

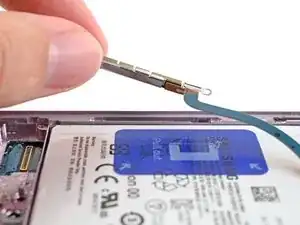

Используйте плоский конец лопатки, чтобы поддеть и отключить соединитель кабеля дисплея от задней стороны экрана.

Удалите кабель дисплея.

Используйте крестовую отвертку, чтобы удалить два винта длиной 2,5 мм, удерживающие антенну 5G mmWave.

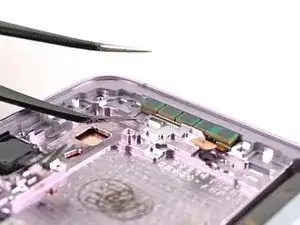

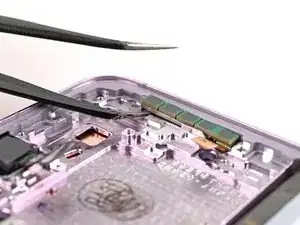

Вставьте один конец пары угловых пинцетов в нижнее отверстие для винта на кронштейне антенны 5G mmWave.

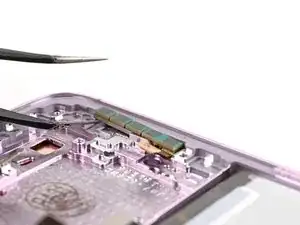

Подденьте пинцетами и поднимите кронштейн антенны из его выемки, чтобы вы могли держать его пальцами.

Поднимите антенну 5G mmWave из её выемки, чтобы отделить клей, удерживающий её.

Удалите антенну 5G mmWave.

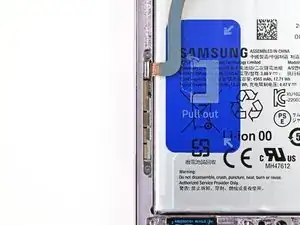

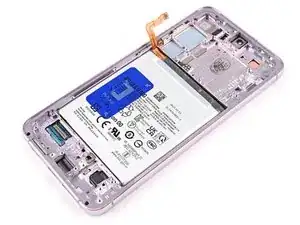

Теперь у вас осталась только сборка экрана и аккумулятора.

Во время сборки перенесите все внутренние компоненты из вашего старого телефона в новую сборку. Сравните вашу новую сборку с оригинальной, чтобы убедиться, что ничего не пропущено, прежде чем переносить внутренние компоненты.
