Замена тыльных камер Samsung Galaxy S23 Plus

Разрядите батарею телефона ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность. Если батарея вздута, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы отключить телефон.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к высокотемпературному воздействию.

Приложите присоску к задней крышке как можно ближе к центру правого края.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если не удаётся создать зазор, нагрейте место дополнительно, чтобы ещё больше размягчить клей. Следуйте инструкции iOpener, чтобы избежать перегрева.

Вставьте монтажную лопатку в образовавшийся зазор.

Проводите лопаткой взад‑вперёд вдоль правого края, чтобы отделить клей.

Оставьте лопатку вставленной рядом с нижним правым углом, чтобы клей не приклеился обратно.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте вторую лопатку в нижний правый угол.

Поверните монтажную лопатку вокруг нижнего правого угла, чтобы отделить клей.

Проведите лопатку к нижнему левому углу, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не приклеился обратно.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните монтажную лопатку вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третью монтажную лопатку в нижний левый угол.

Проведите лопатку к верхнему левому углу, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не приклеился обратно.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Вставьте четвёртую монтажную лопатку в верхний левый угол.

Поверните её вокруг верхнего левого угла, чтобы отделить клей.

Проведите монтажную лопатку к верхнему правому углу, чтобы отделить клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не приклеился обратно.

Остаётся участок клея непосредственно под вспышкой.

Совместите наконечник монтажной лопатки с вырезом для вспышки.

Засуньте лопатку под верх задней крышки до тех пор, пока не почувствуете, что она начинает цепляться за клей.

Вы должны видеть лопатку через вырез для вспышки.

Продолжайте проводить лопатку в сторону от верхней части к нижней части телефона, пока клей полностью не отделится от задней крышки.

Не прикасайтесь лопаткой к тыльным камерам. Давление на объективы может повредить их.

Возьмите и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите монтажной лопаткой по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работ.

Удалите остатки клея пинцетом или пальцами. При затруднениях используйте нагрев и изопропиловый спирт (90% и выше).

Если вы используете клей, вырезанный по размеру, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъём катушки беспроводной зарядки от материнской платы.

Чтобы снова присоединить нажимные разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если разъём смещён, контакты могут погнуться и вызвать необратимое повреждение.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъём NFC‑антенны.

Используйте крестовую отвёртку, чтобы выкрутить тринадцать винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки и динамик:

Шесть винтов крепят катушку беспроводной зарядки

Семь винтов крепят динамик

Вставьте острый конец лопатки в выемку в верхнем левом углу динамика.

Подденьте, чтобы отщёлкнуть динамик от рамы.

Используйте пальцы, чтобы отвести динамик от рамы и полностью отделить его.

Снимите катушку беспроводной зарядки и динамик с рамы.

При сборке нажмите по периметру динамика, чтобы защёлкнуть его на раме.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъём аккумулятора.

Используйте кончик лопатки, чтобы приподнять и отключить нажимной разъём динамика разговорного динамика.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, крепящих разговорный динамик.

Вставьте плоский конец лопатки между нижним краем разговорного динамика и серебристой пластиной на материнской плате.

Не вставляйте лопатку в другие места — вы рискуете сместить хрупкие компоненты поверхностного монтажа.

Поверните лопатку, чтобы отщёлкнуть разговорный динамик от рамы и снять его.

При сборке сначала вставьте верхний конец разговорного динамика в раму, затем нажмите и защёлкните его.

Используйте лопатку, чтобы приподнять и отключить нажимные разъёмы основного и вторичного межсоединительных кабелей от дочерней платы.

Повторите предыдущий шаг для нажимных разъёмов основного и вторичного межсоединительных кабелей на материнской плате.

Снимите межсоединительные кабели.

Вставьте кончик лопатки между левым краем нажимного разъёма антенны и серебристой пластиной на материнской плате.

Вокруг этого разъёма расположены хрупкие компоненты поверхностного монтажа. Поддевание других краёв разъёма может привести к их отрыву от платы.

Подденьте и отключите антенный нажимной разъём.

Используйте лопатку, чтобы приподнять и отключить нажимные разъёмы дисплея и кабеля 5G mmWave от материнской платы.

Используйте лопатку, чтобы приподнять и отключить нажимной разъём фронтальной камеры.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3,5 мм, крепящих материнскую плату.

Вставьте плоский конец лопатки между верхним краем материнской платы и рамой, рядом с вырезом для разговорного динамика.

Поверните лопатку, чтобы приподнять материнскую плату и вынуть её из рамы, пока вы не сможете захватить её пальцами.

Снимите материнскую плату.

При сборке убедитесь, что все кабели убраны, прежде чем устанавливать материнскую плату обратно в раму.

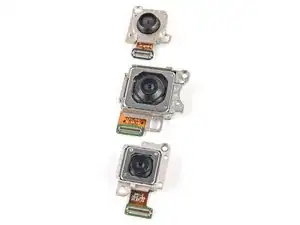

Три тыльные камеры вставлены друг в друга и должны сниматься сверху вниз.

Переверните материнскую плату, чтобы открыть доступ к нажимным разъёмам тыльных камер.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъём ультраширокоугольной камеры.

Ультраширокая камера закреплена на плате и основной камере металлическими штифтами.

Держите плату и выпрямите ультраширокую камеру из отверстий штифтов, затем извлеките её.

Используйте острый наконечник лопатки, чтобы поддеть и отсоединить нажатый разъем основной камеры.

Поднимите основную камеру с платы и извлеките её.

Используйте острый наконечник лопатки, чтобы поддеть и отсоединить нажатый разъем телеобъектива.

Поднимите телеобъектив с платы и извлеките его.

При сборке установите задние камеры в обратном порядке, чтобы они правильно вставлялись друг в друга (Телеобъектив → Основная → Ультраширокая)

Все три задние камеры остаются установлены.
