Замена экрана Samsung Galaxy Note7
Samsung Galaxy Note 7 — это довольно опасный телефон, но даже если он редкий и почти не пригоден для использования, ему все равно требуется надлежащая документация и обслуживание.
ПРИМЕЧАНИЕ: В данном руководстве предполагается, что у вас есть запасной экран и средняя рамка с другими несистемными частями (динамиками, отсеком для S-pen и т.д.).
Шаг 1
Нагрейте заднюю панель, используйте гитарную хватку и присоску, чтобы аккуратно удалить клей и снять заднюю панель.
Шаг 2

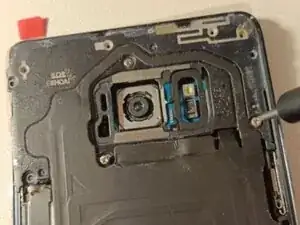

Удалите винты, удерживающие крышку беспроводной зарядки и NFC, с помощью отвертки 00, затем снимите ее.
Шаг 3
Аккуратно отсоедините и снимите аккумулятор, приподняв разъем ногтем или плоским концом пластикового инструмента.
Шаг 4

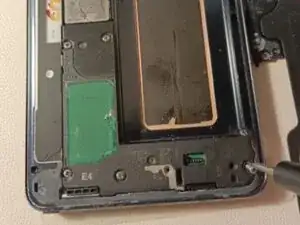

Удалите пять винтов, удерживающих проход для динамика, и снимите его.
Шаг 5

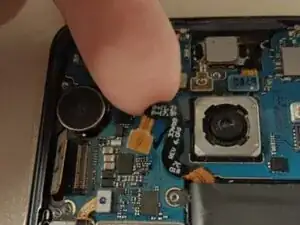

С помощью плоского конца пластикового инструмента аккуратно снимите и приподнимите каждый разъем на плате.
Убедитесь, что вы прижали их немного выше с помощью инструмента, иначе они могут заблокировать материнскую плату при ее подъеме и могут застрять под ней во время процесса сборки.
Шаг 6
Удалите два винта, удерживающие материнскую плату в рамке.
Шаг 7
С помощью пластикового инструмента приподнимите нижнюю часть материнской платы, затем поднимите ее и выньте из рамки.
Шаг 8
Для сборки телефона с новым экраном и средней рамкой выполните эти шаги в обратном порядке.
Заключение
Для сборки устройства следуйте данным инструкциям в обратном порядке.
Перевод руководства с ifixit.com
