Замена материнской платы Samsung Galaxy Note II

Возьмитесь за конец стилуса и извлеките его из слота в средней раме.

Подденьте пластиковым инструментом для открытия или ногтем в углублении слева от основной камеры, рядом с кнопкой питания.

Поднимите заднюю панель за угол, ближайший к углублению, и извлеките её из телефона.

Если у вас вставлена SD-карта, используйте плоский конец лопатки или ноготь, чтобы слегка нажать на microSD-карту, пока не услышите щелчок.

После щелчка отпустите карту, и она выйдет из слота.

Извлеките microSD-карту.

Для сборки снова вставьте microSD-карту в слот, пока она не щелкнет на месте.

Вставьте пластиковый инструмент для открытия или палец в выемку аккумуляторного отсека и поднимите аккумулятор вверх.

Извлеките аккумулятор из средней рамы.

Удалите одиннадцать винтов Phillips #00 длиной 4.0 мм, которые крепят среднюю раму к сборке дисплея.

Вставьте пластиковый инструмент для открытия между средней рамой и сборкой фронтальной панели сбоку телефона.

Проведите пластиковым инструментом по шву.

Продолжайте двигать пластиковый инструмент вдоль шва.

Осторожно подденьте угол пластиковым инструментом для открытия.

Подденьте верхнюю часть телефона пластиковым инструментом для открытия.

Нажмите на пластиковый инструмент, чтобы освободить угол средней рамы от сборки дисплея.

Освободите защёлки по стороне кнопки питания телефона.

Наконец, освободите две защёлки по верхнему и нижнему краю аккумуляторного отсека.

Поднимите сборку дисплея из средней рамы.

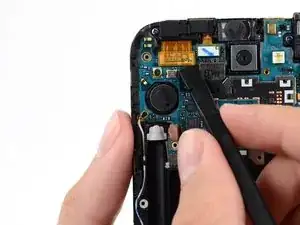

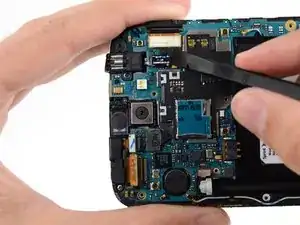

Используйте лопатку, чтобы отключить разъем кабеля сборки вибратора/кнопки питания.

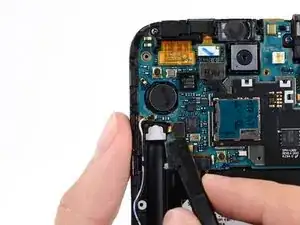

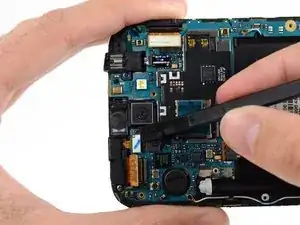

Отключите разъем антенны.

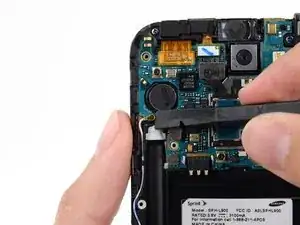

Отключите разъем кабеля дисплея.

Отключите разъем кабеля фронтальной камеры.

Отключите разъем кабеля разъёма для наушников.

Отключите разъем кабеля цифрализатора.

Используйте лопатку, чтобы отключить разъем антенны от материнской платы.

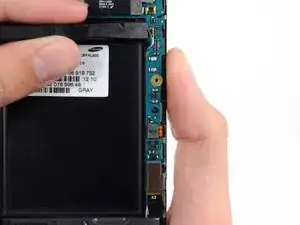

Отключите разъем кабеля кнопки.

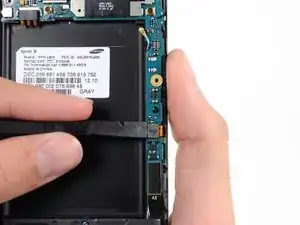

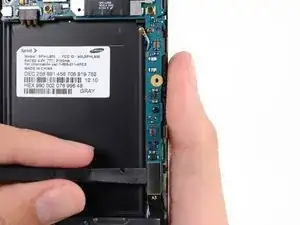

Отключите разъем кабеля USB.

Удалите винт Phillips #00 длиной 3 мм, который крепит материнскую плату к сборке дисплея.

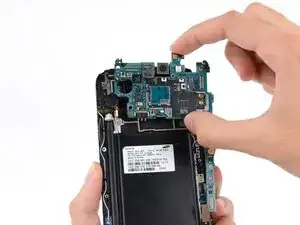

Осторожно извлеките материнскую плату.

Держите материнскую плату за её края, чтобы избежать повреждения от статического электричества. Будьте осторожны, чтобы не зацепить её за провода при извлечении из сборки дисплея.

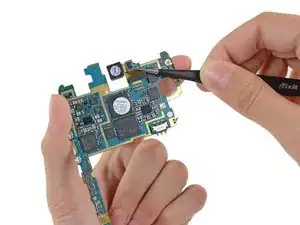

Используйте лопатку, чтобы отключить разъем кабеля сборки задней камеры.

Используйте пинцет или пальцы, чтобы извлечь сборку задней камеры.
