Замена дисплея Samsung Galaxy Note II

Возьмитесь за конец стилуса и извлеките его из отсека в средней раме.

Вставьте пластиковую открывалку или ноготь в углубление слева от задней камеры, рядом с кнопкой питания.

Поднимите заднюю крышку за угол рядом с углублением и снимите её с телефона.

Если установлена карта памяти microSD, используйте плоский конец лопатки или ноготь, чтобы слегка вдавить карту в отсек до щелчка.

После щелчка отпустите карту — она выскочит из отсека.

Извлеките карту microSD.

При сборке вставьте карту microSD в слот до щелчка.

Вставьте пластиковую открывалку или палец в выемку отсека батареи и приподнимите батарею вверх.

Извлеките батарею из средней рамы.

Выкрутите одиннадцать винтов Phillips #00 длиной 4,0 мм, крепящих среднюю раму к сборке дисплея.

Вставьте пластиковую открывалку между средней рамой и передней панелью по боковому краю телефона.

Продвиньте открывалку вдоль шва.

Продолжайте проведение открывалки вдоль шва.

Осторожно отогните угол пластиковой открывалкой.

Отогните верхнюю часть телефона с помощью пластиковой открывалки.

Нажмите открывалкой, чтобы освободить угол средней рамы от сборки дисплея.

Освободите защёлки по стороне кнопки питания.

Наконец, освободите две защёлки вдоль верхнего и нижнего края отсека батареи.

Поднимите сборку дисплея и извлеките её из средней рамы.

Используйте лопатку, чтобы отсоединить разъём кабеля сборки вибромотора/кнопки питания.

Отсоедините разъём антенного кабеля.

Отсоедините разъём кабеля дисплея.

Отсоедините разъём кабеля фронтальной камеры.

Отсоедините разъём кабеля разъёма для наушников.

Отсоедините разъём кабеля цифрового преобразователя.

Используйте лопатку, чтобы отсоединить разъём антенного кабеля от материнской платы.

Отсоедините разъём гибких кнопок.

Отсоедините разъём кабеля USB-платы.

Выкрутите винт Phillips #00 длиной 3 мм, крепящий материнскую плату к сборке дисплея.

Аккуратно извлеките материнскую плату.

Держите материнскую плату за края, чтобы избежать повреждения ЭСР. Будьте осторожны, чтобы не зацепить её за кабели при извлечении из сборки дисплея.

Выкрутите винт Phillips #00 длиной 3 мм, крепящий сборку разъёма для наушников к сборке дисплея.

Возьмитесь за часть сборки разъёма для наушников и поднимите её из паза в сборке дисплея.

Аккуратно потяните разъем для наушников строго вверх, не поворачивая кабель, чтобы извлечь часть динамика для уха из посадочного места.

Поворот или неравномерное тяговое усилие могут повредить кабель. Будьте предельно осторожны при извлечении узла.

Выкрутите винт Phillips #00 длиной 3 мм, крепящий скобу фронтальной камеры.

Снимите скобу фронтальной камеры.

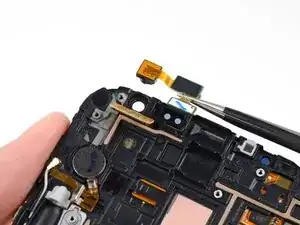

Извлеките фронтальную камеру.

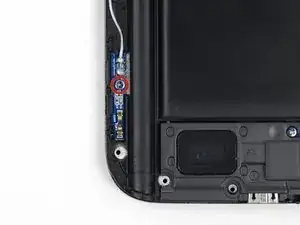

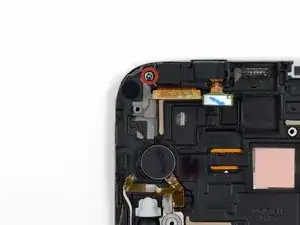

Выкрутите винт Phillips #00 длиной 3 мм, крепящий антенну к сборке дисплея.

Вставьте кончик лопатки под антенную плату, чтобы освободить её от клея, которым она прикреплена к сборке дисплея.

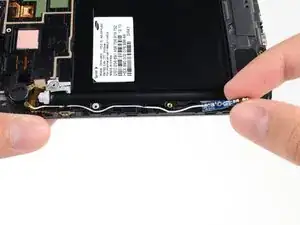

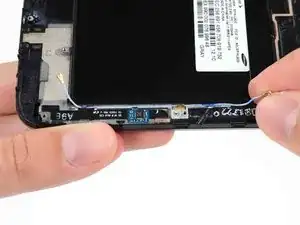

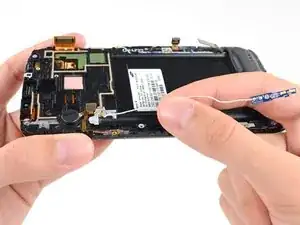

Аккуратно извлеките антенный кабель из канала в сборке дисплея.

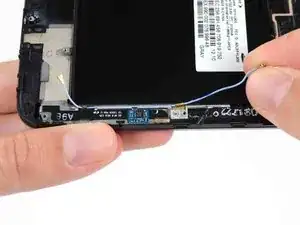

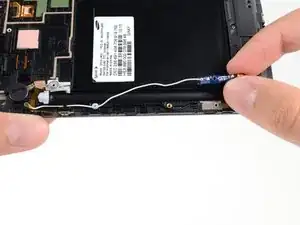

Извлеките антенный кабель из сборки дисплея.

При сборке устройства сначала установите плату USB и подключите антенный разъём, а затем проложите кабель в канале. Это гарантирует правильное положение разъёмов антенного кабеля.

Вставьте кончик лопатки под вибромотор, чтобы освободить его от клея, которым он прикреплён к сборке дисплея.

Не пытайтесь полностью извлечь вибромотор, так как он по-прежнему соединён с узлом кнопки вибрации/питания.

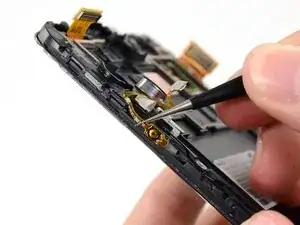

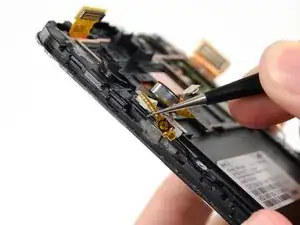

Используйте пинцет, чтобы отсоединить кнопку питания от клея, которым она прикреплена к сборке дисплея.

Извлеките узел вибромотора/кнопки питания из сборки дисплея.

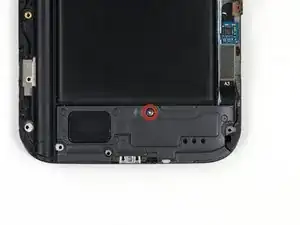

Выкрутите винт Phillips #00 длиной 3 мм из динамического излучателя.

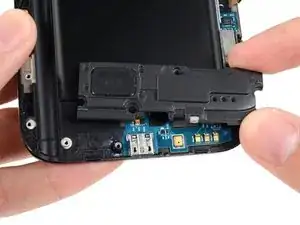

Снимите динамический излучатель.

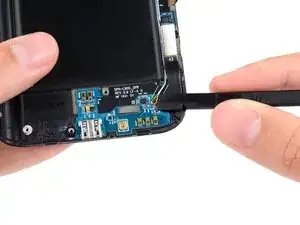

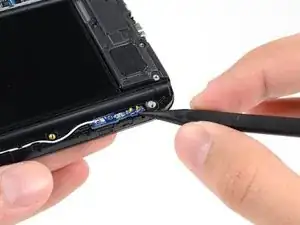

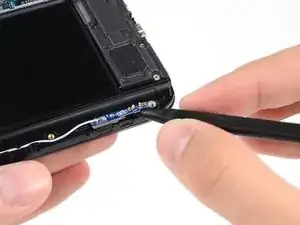

Используйте плоский конец лопатки, чтобы отключить разъём антенного кабеля от платы USB.

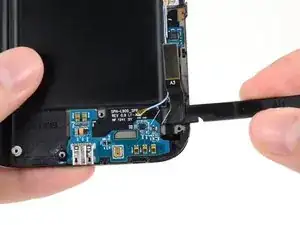

Подденьте плоским концом лопатки плату USB, чтобы отделить её от сборки дисплея.

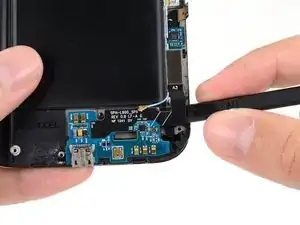

Вставляйте лопатку под небольшим углом, чтобы не согнуть и не повредить плату USB.

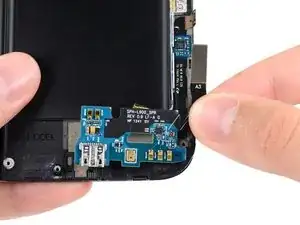

Извлеките плату USB из сборки дисплея.

Аккуратно извлеките антенный кабель из выемки в сборке дисплея.

Извлеките антенный кабель.
