Замена разъёма для наушников/динамика разговорного (Samsung Galaxy Note II)

Возьмите за наконечник стилуса и извлеките его из посадочного места в средней рамке.

Подденьте пластиковым инструментом для вскрытия или ногтем в выемке слева от тыльной камеры, рядом с кнопкой питания.

Поднимите заднюю крышку за угол, ближайший к выемке, и снимите её с телефона.

Если в устройстве установлена microSD-карта, используйте плоский конец лопатки или ноготь, чтобы слегка нажать microSD-карту глубже в слот до щелчка.

После щелчка отпустите карту — она выскочит из слота.

Извлеките microSD-карту.

При сборке вставьте microSD-карту в слот до щелчка.

Вставьте пластиковый инструмент для вскрытия или палец в выемку отсека батареи и поднимите батарею вверх.

Извлеките батарею из средней рамки.

Удалите одиннадцать винтов Phillips #00 длиной 4,0 мм, которые крепят среднюю рамку к сборке дисплея.

Вставьте пластиковый инструмент для вскрытия между средней рамкой и фронтальной панелью на боковой стороне телефона.

Проведите пластиковым инструментом вдоль шва вниз.

Продолжайте вести пластиковый инструмент вдоль шва.

Осторожно подденьте угол пластиковым инструментом для вскрытия.

Подденьте вдоль верхней части телефона пластиковым инструментом для вскрытия.

Всуньте пластиковый инструмент вниз, чтобы освободить угол средней рамки от сборки дисплея.

Освободите защёлки вдоль стороны с кнопкой питания.

В конце освободите две защёлки вдоль верхней и нижней кромки отсека батареи.

Поднимите сборку дисплея из средней рамки.

Используйте лопатку, чтобы отсоединить разъём кабеля вибромотора/сборки кнопки питания.

Отсоедините разъём кабеля антенны.

Отсоедините разъём кабеля дисплея.

Отсоедините разъём кабеля фронтальной камеры.

Отсоедините разъём кабеля разъёма для наушников.

Отсоедините разъём кабеля сенсорного стекла (цифрайзера).

Используйте лопатку, чтобы отсоединить разъём кабеля антенны от материнской платы.

Отсоедините разъём кабеля сенсорных кнопок.

Отсоедините разъём кабеля платы USB.

Удалите винт Phillips #00 длиной 3 мм, который крепит материнскую плату к сборке дисплея.

Аккуратно извлеките материнскую плату.

Держите материнскую плату за края, чтобы предотвратить повреждение от статического электричества. Будьте внимательны, чтобы не зацепить кабели при извлечении из сборки дисплея.

Удалите винт Phillips #00 длиной 3 мм, который крепит сборку разъёма для наушников к сборке дисплея.

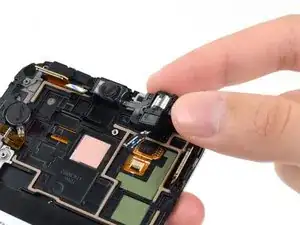

Возьмите часть сборки с разъёмом для наушников и выньте её из канавки в сборке дисплея.

Аккуратно потяните разъём наушников строго вверх, не скручивая кабель, чтобы извлечь часть с динамиком из её гнезда.

Скручивание или неравномерное натяжение может повредить кабель. Будьте предельно осторожны при извлечении сборки.
