Замена платы USB Samsung Galaxy Note II

Возьмите за конец стилуса и извлеките его из его слота в средней рамке.

Подденьте пластиковым инструментом для вскрытия или ногтем в выемке слева от тыльной камеры, рядом с кнопкой питания.

Поднимите заднюю крышку за угол, ближайший к выемке, и снимите её с телефона.

Если в телефоне установлена карта microSD, используйте плоский конец лопатки или ноготь, чтобы слегка нажать карту microSD глубже в слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

Извлеките карту microSD.

При сборке вставьте карту microSD в слот до щелчка.

Вставьте пластиковый инструмент для вскрытия или палец в выемку аккумуляторного отсека и поднимите аккумулятор вверх.

Извлеките аккумулятор из средней рамки.

Удалите одиннадцать винтов Phillips #00 длиной 4,0 мм, крепящих среднюю рамку к сборке дисплея.

Вставьте пластиковый инструмент для вскрытия между средней рамкой и передней панелью по боковой стороне телефона.

Проведите пластиковым инструментом вдоль шва вниз.

Продолжайте проводить пластиковым инструментом вдоль шва.

Осторожно подденьте угол пластиковым инструментом для вскрытия.

Подденьте вдоль верхней части телефона пластиковым инструментом для вскрытия.

Вдвиньте пластиковый инструмент глубже, чтобы освободить угол средней рамки от сборки дисплея.

Освободите защёлки вдоль стороны телефона с кнопкой питания.

В заключение освободите две защёлки вдоль верхнего и нижнего краёв отсека для аккумулятора.

Поднимите сборку дисплея из средней рамки.

Удалите винт Phillips #00 длиной 3 мм из корпуса динамика.

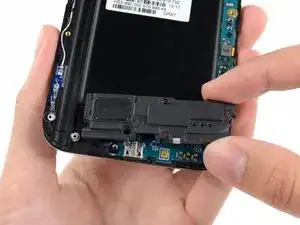

Снимите корпус динамика.

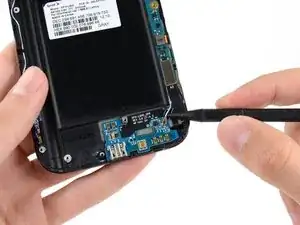

Используя плоский конец лопатки, отсоедините разъём кабеля USB-платы.

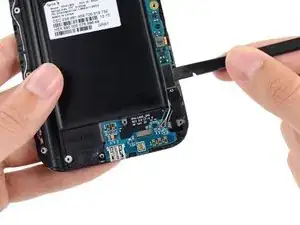

Используйте наконечник лопатки, чтобы отсоединить антенный кабель от USB-платы.

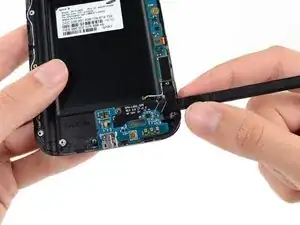

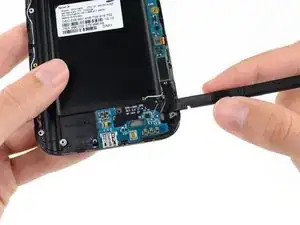

Подденьте плоский конец лопатки под USB-плату, чтобы отделить её от сборки дисплея.

Вставляйте лопатку под небольшим углом, чтобы не согнуть и не повредить USB-плату.

Снимите USB-плату со сборки дисплея.
