Замена модуля фронтальной камеры Samsung Galaxy Note II

Возьмите конец стилуса и извлеките его из гнезда в средней рамке.

Подденьте пластиковой лопаткой для вскрытия или ногтем в выемку слева от тыльной камеры, рядом с кнопкой питания.

Поднимите заднюю крышку за угол возле выемки и снимите её с телефона.

Если в устройстве вставлена SD‑карта, используйте плоский конец лопатки или ноготь, чтобы слегка нажать microSD карту глубже в гнездо, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из гнезда.

Извлеките microSD карту.

При сборке вставьте microSD карту в гнездо до фиксации щелчком.

Вставьте пластиковой лопаткой или пальцем в вырез батарейного отсека и поднимите батарею вверх.

Извлеките батарею из средней рамки.

Снимите одиннадцать винтов Phillips #00 длиной 4,0 мм, которые фиксируют среднюю рамку к модулю дисплея.

Вставьте пластиковой лопаткой между средней рамкой и передней панелью по боковой стороне телефона.

Проведите пластиковой лопаткой вдоль шва вниз.

Продолжайте вести пластиковой лопаткой вдоль шва.

Осторожно подденьте вокруг угла пластиковой лопаткой.

Подденьте вдоль верхней части телефона пластиковой лопаткой.

Вдвиньте пластиковой лопаткой, чтобы освободить угол средней рамки от модуля дисплея.

Освободите защёлки вдоль стороны с кнопкой питания.

В конце освободите две защёлки вдоль верхнего и нижнего краёв отсека для батареи.

Поднимите модуль дисплея из средней рамки.

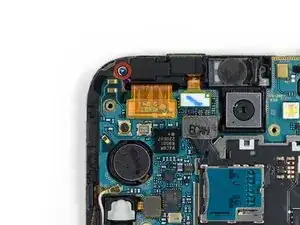

Снимите винт Phillips #00 длиной 3 мм с кронштейна фронтальной камеры.

Снимите кронштейн фронтальной камеры.

Используйте плоский конец лопатки, чтобы отсоединить разъём фронтальной камеры.

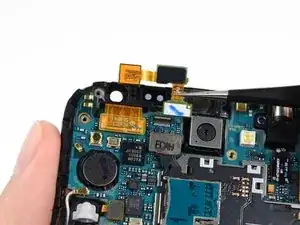

Снимите фронтальную камеру.
