Как заменить материнскую плату Samsung Galaxy Note 5

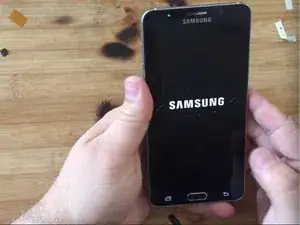

Выключите Galaxy Note 5 и извлеките S Pen.

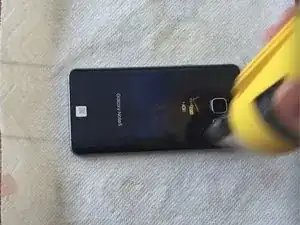

Прогрейте феном для волос или термофеном края задней крышки Note 5, чтобы размягчить клей.

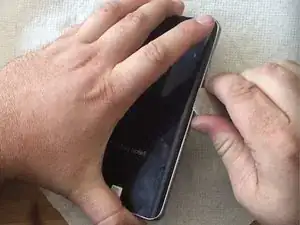

Аккуратно подденьте и снимите заднюю крышку. Будьте терпеливы на этом шаге, так как задняя крышка приклеена сильным клеем.

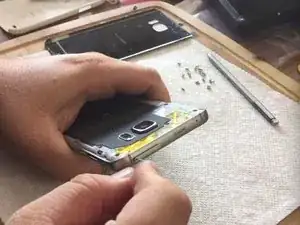

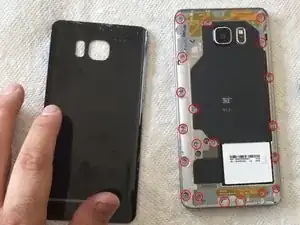

Открутите 20 винтов в задней рамке.

Извлеките лоток для SIM-карты.

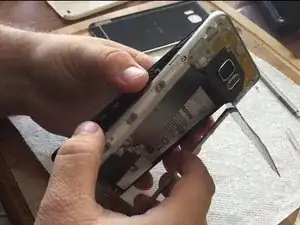

Подденьте модуль беспроводной зарядки. Осторожно, чтобы не повредить хрупкий гибкий шлейф. Вставьте инструмент для открывания корпуса в зазор между задней рамкой и сборкой дисплея, чтобы освободить заднюю рамку.

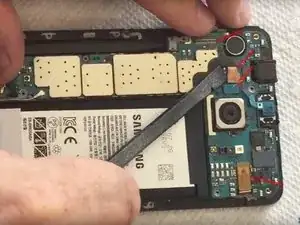

Подденьте разъемы гибких шлейфов дисплея и дигитайзера, разъем питания батареи и разъем датчика приближения.

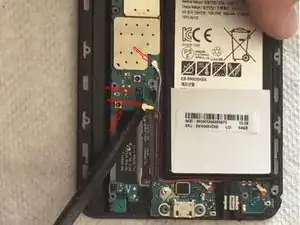

Подденьте разъем шлейфа зарядного порта, разъемы кабелей RF-сигнала и разъем под ними, как показано на фото, чтобы освободить материнскую плату.

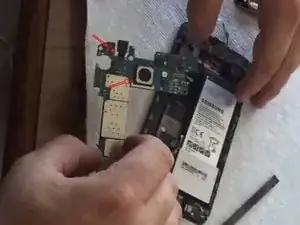

При необходимости отсоедините разъемы камер фронтальной и задней панели.
