Замена материнской платы OnePlus One

Снимите лоток SIM-карты.

Используя пластиковый инструмент для открытия, аккуратно отделите заднюю панель от основной сборки корпуса телефона. Будьте особенно осторожны около слота для SIM-карты и других уязвимых мест.

Вы можете почувствовать сопротивление из‑за скрытых фиксаторов по внутреннему краю корпуса. Не беспокойтесь; двигайтесь в одном постоянном направлении вокруг телефона, а не перескакивайте с места на место.

Сверху вниз, слева направо, по часовой или против часовой стрелки — как только вы пройдёте примерно половину окружности устройства, панель можно легко снять вручную.

Крайне важно не пытаться извлечь аккумулятор на этом этапе без выполнения следующего шага! Это встроенный аккумулятор, который легко повредить или вывести из строя, если не соблюдать правильную последовательность действий.

Пинцетом удалите пластиковые заглушки.

Когда скрытые винты станут видны, используйте крестовую отвертку PH #00, чтобы выкрутить три винта длиной 3,175 мм.

С помощью отвертки PH #00 удалите оставшиеся шесть винтов длиной 3,175 мм.

Используя пластиковый инструмент для открытия, осторожно подденьте чёрную пластиковую крышку и снимите её с устройства.

После снятия крышки материнской платы вы увидите, что аккумулятор цел и к нему прикреплена чёрная шлейф‑лента, закреплённая на плате.

С помощью монтажной лопатки осторожно начинайте поднимать аккумулятор со стороны, противоположной шлейфу. Имейте в виду, что аккумулятор закреплён высококачественным клеем, поэтому действуйте осторожно.

Этот аккумулятор не заключён в жёсткий корпус, он мягкий и пластичный. При его извлечении необходима осторожность, чтобы не повредить его необратимо.

Как только аккумулятор будет освободён, используйте чёрную монтажную лопаточку, чтобы поддеть и отсоединить шлейф аккумулятора от разъёма.

Можно отключить аккумулятор перед окончательным извлечением, чтобы облегчить процесс удаления.

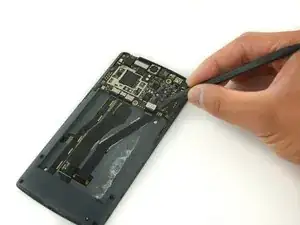

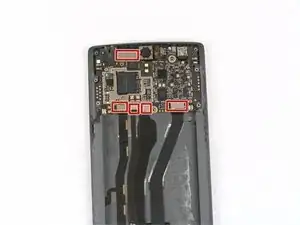

С помощью чёрной монтажной лопатки отсоедините все разъёмы, аккуратно приподнимая их.

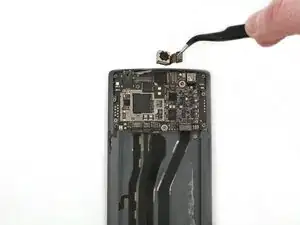

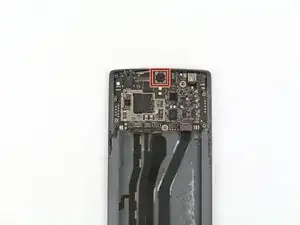

Пинцетом аккуратно поднимите фронтальную камеру и извлеките её из устройства.

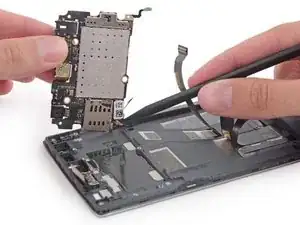

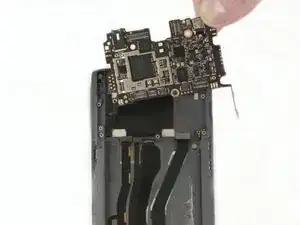

Осторожно приподнимите верхнюю часть материнской платы и отключите антенну, чтобы освободить плату от устройства.

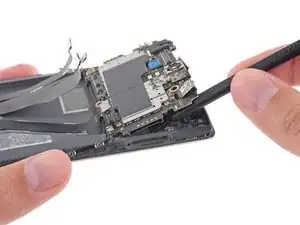

Кнопки громкости и питания припаяны к материнской плате и должны быть сняты вместе с ней. Чтобы упростить процесс, аккуратно подденьте кнопки перед извлечением платы.
