Замена вибромотора, разъёма для наушников или компонентов вспышки камеры Nokia XL Dual SIM
Используйте это руководство, чтобы...
Восстановить возможность получать беззвучные звонки, заменив неисправный вибромотор.
Слушать любимую музыку в тренажёрном зале, заменив неисправный разъём для наушников.
Делать качественные снимки ночью, заменив компоненты вспышки камеры.
Шаг 1
Для начала отделите заднюю крышку от устройства.
Осторожно подденьте каждую сторону устройства в указанных местах. Лучше всего использовать пластиковый инструмент для вскрытия или аналогичный инструмент.
Шаг 2
Снимите заднюю крышку.
Используйте пластиковый инструмент для вскрытия, чтобы приподнять аккумулятор. Затем извлеките его.
Шаг 3
Чтобы получить доступ к внутренним компонентам устройства, уберите различные винты. Храните их отдельно и сортируйте по размеру.
Вам понадобится отвертка Torx Precision T5 для удаления винтов.
Места расположения винтов T5x3.4 мм указаны на снимке.
Места расположения винтов T5x4.1 мм указаны на снимке.
Шаг 4
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно разъединить корпус устройства.
С обеих сторон телефона есть защёлки, как показано на снимке. Их нужно раскрыть.
Будьте аккуратны при открытии устройства. Внутри находятся различные разъёмы, которые следует обрабатывать осторожно.
Шаг 5

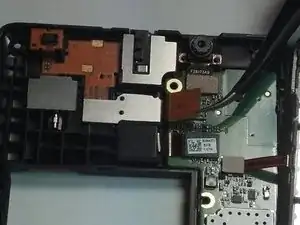

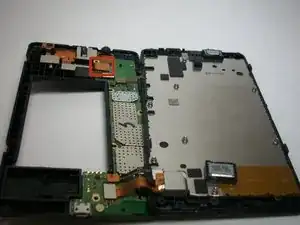

После открытия корпуса обратите внимание на все компоненты.
Шаг 6

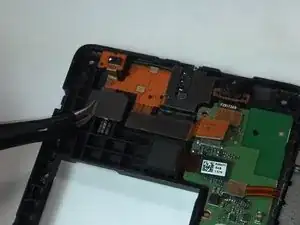

Пинцетом аккуратно отключите коннектор материнской платы, отвечающий за сборку вибромотора, разъёма для наушников и вспышки камеры.
Шаг 7

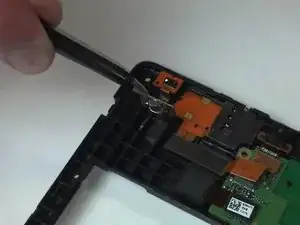

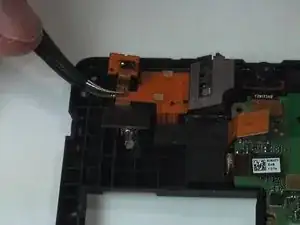

Пинцетом осторожно подденьте прямоугольный металлический элемент на задней части вспышки камеры.
Шаг 8

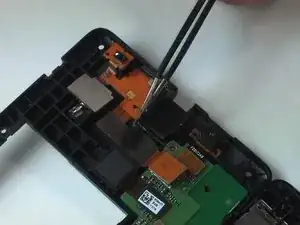

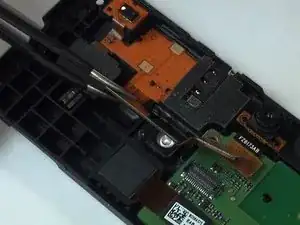

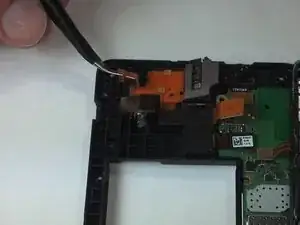

Пинцетом аккуратно подденьте вибромотор и приподнимите его.
Шаг 9

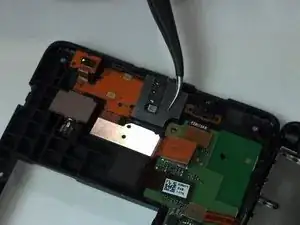

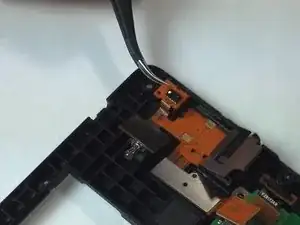

Пинцетом аккуратно подденьте разъём для наушников и приподнимите его.
Шаг 10

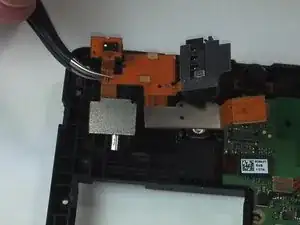

Пинцетом аккуратно приподнимите датчик приближения.
Шаг 11

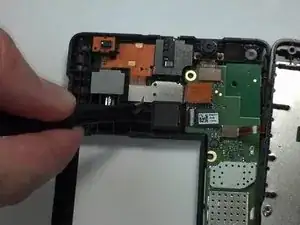

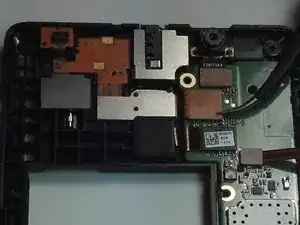

Вся сборка теперь может быть удалена.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
