Замена батареи OnePlus 3

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие, расположенное между слотом для SIM-карты и кнопкой питания.

Нажмите крепко, чтобы извлечь лоток для SIM-карт.

При повторной установке убедитесь, что лоток для SIM-карт правильно ориентирован. Он подходит только в одном направлении.

Удалите два винта T2 размером 2.6 мм с нижнего края телефона.

Существует высокий риск повреждения дисплейной панели, если эта процедура открытия будет выполнена неправильно.

Следующие три шага показывают, как отжать заднюю крышку от пластикового корпуса. Прочитайте шаги сначала, прежде чем пытаться выполнить процедуру.

Существует два различных шва между экраном и корпусом телефона:

Шов дисплейной панели: Этот шов является частью дисплейного модуля. Не отжимайте в этом месте, иначе вы отделите и повредите дисплейную панель.

Шов рамки: Здесь пластиковая рамка встречается с задней крышкой. Он утоплен в задней крышке. Только отжимайте в этом месте.

Существует четырнадцать зажимов, которые удерживают рамку против задней крышки. Обратите внимание на их расположение, пока отжимаете заднюю крышку в следующих шагах.

Во время работы старайтесь случайно не включить телефон. Если это произойдет, выключите телефон перед продолжением разборки.

Поместите присоску рядом с нижним краем дисплея.

Тяните за присоску с сильной постоянной силой.

Вставьте край инструмента для открытия прямо в шов рамки рядом с присоской, пока край не заденет между пластиковой рамкой и краем задней крышки.

Из-за жестких допусков на это потребуется значительная сила. Использование нового инструмента открытия с неповрежденным краем поможет на этом этапе.

Не используйте металлические инструменты, так как они, скорее всего, разобьют экран.

Как только край инструмента открытия застрянет на месте, аккуратно проведите инструмент вдоль нижнего края телефона.

Осторожно направьте инструмент открытия вокруг левой угла телефона, удерживая край инструмента в пределах шва.

Продолжайте скользить инструментом открытия вдоль длинного края, освобождая зажимы по пути.

Последний зажим в верхнем левом углу рядом с переключателем уведомлений утоплен и может быть трудным для освобождения. Не торопитесь и используйте плоский конец лопатки или инструмента открытия, чтобы помочь.

С освободившимися нижним и левым краями телефона аккуратно покачайте рамку, чтобы освободить зажимы верхнего и правого краев.

Поднимите экран и удалите его.

Во время повторной сборки остановитесь здесь, чтобы протестировать функциональность вашего телефона перед закреплением задней крышки.

Чтобы установить заднюю крышку:

Выравните верхний край рамки с задней крышкой и убедитесь, что верхние зажимы встали на место.

Сожмите вдоль длинных краев телефона, чтобы защелкнуть оставшиеся зажимы на место.

Используйте конец лопатки, чтобы отжать и отключить соединительный разъем батареи от его гнезда, расположенного над верхним правым углом батарейного блока.

Отогните разъем от гнезда, чтобы предотвратить случайное контакты.

Чтобы повторно прикрепить прижимные разъемы вроде этого, аккуратно выровняйте и нажмите на одну сторону, пока она не защелкнется на место, затем повторите для другой стороны. Не нажимайте в середину. Если разъем смещен, контакты могут погнуться, что приведет к постоянному повреждению.

Удалите винт Philips размером 3 мм, удерживающий скобу кабеля.

Удалите скобу кабеля.

Используйте конец лопатки, чтобы отжать и отключить соединительный шлейф от материнской платы, который расположен над батареей.

Повторите процесс, чтобы отключить шлейф дочерней платы от материнской платы.

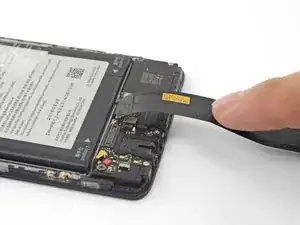

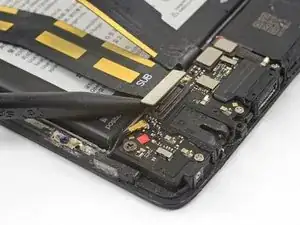

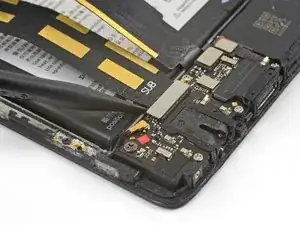

Используйте конец лопатки, чтобы отжать и отключить соединительный шлейф от дочерней платы, который расположен под батареей.

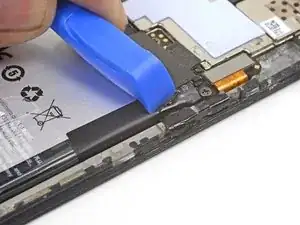

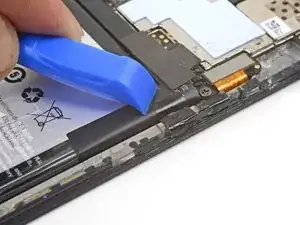

Используйте инструмент для открывания, чтобы отодвинуть любую клейкую ленту, удерживающую батарею к краю пластикового корпуса. Должно быть как минимум по одной с каждой стороны батареи.

Будьте осторожны, чтобы не прокалывать блок батареи инструментом.

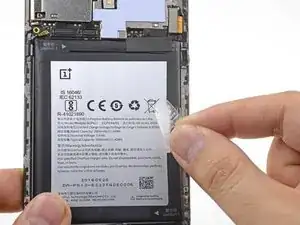

Снимите прозрачную петлю с батареи.

Удерживайте корпус телефона на столе.

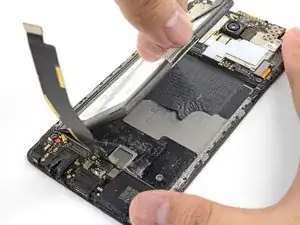

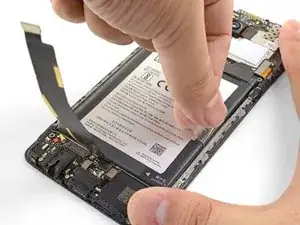

С сильной, устойчивой силой потяните прозрачную петлю вверх, пока батарея не освободится от своего места.

Если у вас возникают трудности, нанесите немного изопропилового спирта высокой концентрации (более 90%) вдоль шва батареи, чтобы ослабить клей.

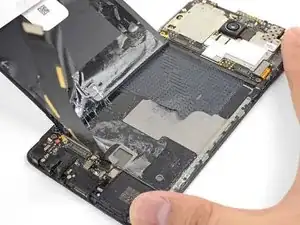

Выверните батарею полностью из ее гнезда и оторвите от оставшегося клея.

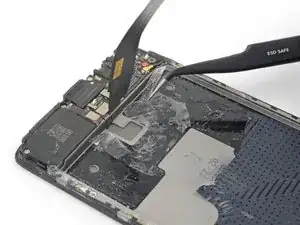

Удалите батарею и любые остатки клея с рамки.

Не используйте батарею повторно после ее удаления. Повторное использование сгибаемой или поврежденной батареи может представлять опасность для безопасности.

Если ваша заменяющая батарея не была укомплектована петлей, вы можете перенести старую петлю на новую батарею, чтобы упростить дальнейшую замену.

При установке новой батареи временно подключите батарею к телефону, чтобы обеспечить правильное выравнивание батареи.

Чтобы установить новую батарею на существующую рамку, удалите несколько клеевых полосок с заранее нарезанной клеевой карты или нарежьте полоски из рулона клейкой ленты Tesa и приклейте их в выделенном месте.

Если вы устанавливаете батарею на новый экран и сборку дигитайзера, обязательно снимите оранжевую защитную пленку, чтобы открылась клейкая поверхность для новой батареи.
