Замена экрана и сенсорной панели OnePlus 3

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в отверстие между гнездом для SIM-карты и кнопкой питания.

Сильно нажмите, чтобы извлечь лоток для SIM-карты.

При обратной установке убедитесь, что лоток для SIM-карты правильно ориентирован. Он входит только в одном направлении.

Снимите два винта T2 длиной 2,6 мм с нижнего торца телефона.

Существует высокий риск повреждения дисплейной панели, если процедуру открытия выполнять неправильно.

Следующие три шага показывают, как отжать заднюю крышку от пластикового каркаса. Прочитайте шаги полностью перед началом процедуры.

Между экраном и корпусом телефона есть два разных шва:

Шов панели дисплея: Этот шов относится к узлу дисплея. Не подденьте в этом месте, иначе вы отделите и повредите дисплейную панель.

Шов рамки: Здесь пластиковая рамка встречается с задней крышкой. Он утоплен в задней крышке. Подденьте только в этом шве.

Рамка удерживается четырнадцатью защёлками. Обращайте внимание на их расположение при отщёлкивании задней крышки в последующих шагах.

По возможности не включайте телефон случайно во время работы. Если это произойдёт, выключите телефон перед продолжением разборки.

Поместите присоску рядом с нижним краем дисплея.

Потяните за присоску сильной и равномерной силой.

Вдавите край монтажного инструмента прямо в шов рамки рядом с присоской, пока край не зайдёт между пластиковой рамкой и кромкой задней крышки.

Из‑за маленьких зазоров потребуется значительная сила. Использование нового монтажного инструмента с неповреждённым краем поможет выполнить этот шаг.

Не используйте металлические инструменты, они скорее всего треснут экран.

Когда край монтажного инструмента зафиксирован, аккуратно проведите инструментом вдоль нижнего края телефона.

Осторожно проведите инструментом вокруг левого угла телефона, держась краем внутри шва.

Продолжайте вести монтажный инструмент вдоль длинного края, освобождая защёлки по ходу.

Последняя защёлка в верхнем левом углу рядом с переключателем оповещений утоплена и может быть трудной для освобождения. Двигайтесь медленно и используйте плоский конец лопатки или монтажную медиатор для помощи.

Освободив нижний и левый края телефона, аккуратно покачивайте рамку, чтобы освободить защёлки верхнего и правого краёв.

Поднимите экран и снимите его.

При сборке остановитесь на этом этапе, чтобы проверить работоспособность телефона перед закреплением задней крышки.

Для установки задней крышки:

Совместите верхний край рамки с задней крышкой и убедитесь, что верхние защёлки вошли на место.

Сожмите вдоль длинных краёв телефона, чтобы защёлки защёлкнулись.

Используйте острый конец лопатки, чтобы отжать и отключить коннектор батареи от гнезда, расположенного над правым верхним углом аккумуляторного блока.

Отогните коннектор от гнезда, чтобы предотвратить случайный контакт.

Чтобы снова подсоединить такие разъёмы с защёлкой, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Снимите винт Phillips 3 мм, фиксирующий держатель кабеля.

Снимите держатель кабеля.

Используйте острый конец лопатки, чтобы отжать и отключить межплатный шлейф от материнской платы, он расположен над аккумулятором.

Повторите процедуру, чтобы отключить шлейф дочерней платы от материнской платы.

Используйте острый конец лопатки, чтобы отжать и отключить межплатный шлейф от дочерней платы, которая расположена под аккумулятором.

Удалите межсоединительный гибкий кабель.

Аккуратно отогните всё ещё прикреплённый гибкий кабель дочерней платы от аккумулятора.

При сборке убедитесь, что разъём с маркировкой Main подключён к материнской плате. Разъём с маркировкой Sub подойдёт к гнезду на плате, но вызовет некорректную работу телефона.

Используйте инструмент для вскрытия, чтобы отодвинуть клейкую ленту, фиксирующую аккумулятор, к краю пластикового каркаса. На каждой стороне аккумулятора должна быть как минимум одна такая лента.

Будьте осторожны, чтобы не проколоть корпус аккумулятора инструментом.

Отделите прозрачную тянущую ленту от аккумулятора, потянув её вверх.

Уприте корпус телефона в стол.

Приложив сильное и равномерное усилие, потяните прозрачную тянущую ленту вверх, пока аккумулятор не начнёт отходить от посадочного места.

Если трудно удалить аккумулятор, нанесите немного изопропилового спирта высокой концентрации (более 90%) вдоль стыка аккумулятора, чтобы ослабить клей.

Выверните аккумулятор полностью из посадочного места и оторвите его от оставшегося клея.

Удалите аккумулятор и остатки клея с рамки.

Не используйте аккумулятор повторно после его удаления. Повторное использование аккумулятора, который согнут или подвергался механическому напряжению, представляет потенциальную опасность.

Если к комплектному аккумулятору не была прикреплена тянущая лента, вы можете перенести старую ленту на новый аккумулятор, чтобы упростить последующие замены.

При установке нового аккумулятора временно подключите аккумулятор к телефону, чтобы убедиться в правильном положении батареи.

Чтобы установить новый аккумулятор на существующую рамку, отрежьте несколько полосок клея с заранее нарезанной карты с клейкими лентами или отрежьте полоски от рулона ленты Tesa и приклейте их в выделенной области.

Если вы устанавливаете аккумулятор на новую сборку экрана и дигитайзера, обязательно снимите оранжевую защитную плёнку с клея аккумулятора, чтобы открыть клеевой слой для нового аккумулятора.

Используйте острый кончик лопатки, чтобы поддеть и отключить межсоединительный гибкий кабель от дочерней платы, расположенной под аккумулятором.

Удалите межсоединительный гибкий кабель.

Используйте острый кончик лопатки, чтобы поддеть и отключить разъём ёмкостных кнопок от гнезда на дочерней плате, расположенном под аккумулятором.

Повторите процесс, чтобы отключить разъём сканера отпечатков пальцев от его гнезда на дочерней плате.

Подденьте остриём лопатки антенный межсоединительный кабель и оттяните вверх, отсоединив его от дочерней платы.

Удалите семь винтов с крестовой шлицей, фиксирующих дочернюю плату в рамке:

Два чёрных винта 3 мм

Пять серебристых винтов 2,9 мм

Дочерняя плата всё ещё удерживается двумя пластиковыми защёлками.

Просуньте плоский конец лопатки под вентиляционное отверстие динамика и аккуратно поверните лопаткой, пока дочерняя плата не освободится от защёлок.

Снимите дочернюю плату.

Для повторной установки дочерней платы вставьте один из боковых краёв в телефон, затем прижмите другой край вниз, пока плата не защёлкнется на месте.

Если дочерняя плата не защёлкивается легко, убедитесь, что ни один гибкий кабель или антенный кабель не зажат под ней.

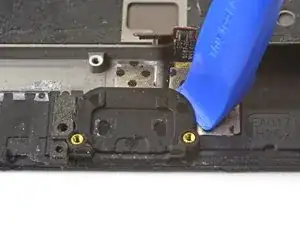

Просуньте край инструмента для вскрытия под крышку сканера отпечатков пальцев возле нижнего края рамки и подденьте её.

Снимите крышку сканера отпечатков пальцев.

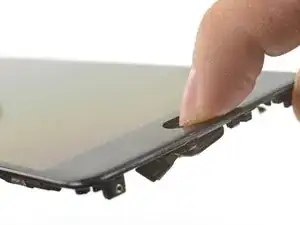

Нажмите пальцем и сильно поддавите на сканер отпечатков с передней стороны дисплея, пока сканер не выйдет из посадочного места.

Отлейте сканер отпечатков вместе с его лентой от рамки.

Снимите сканер отпечатков.

Подденьте остриём лопатки антенный межсоединительный кабель, расположенный в нижнем левом углу материнской платы.

Подденьте вверх и отключите антенный межсоединительный кабель.

Используйте острый кончик лопатки, чтобы поддеть и отключить разъём дисплея от его гнезда на материнской плате.

Удалите семь винтов с крестовой шлицей, фиксирующих материнскую плату в рамке:

Четыре чёрных винта 3 мм

Три серебристых винта 2,9 мм

Некоторые из этих винтов могут быть закрыты наклейками. Снимите наклейки, чтобы получить доступ к винтам.

Убедитесь, что вы извлекли лоток SIM перед выполнением этого шага.

Материнская плата всё ещё зафиксирована в верхней части зажимами.

Подведите плоский конец лопатки под верхний левый угол материнской платы.

Поверните лопатку и подденьте вверх, чтобы освободить материнскую плату из её углубления.

Снимите материнскую плату.

При повторной установке следите, чтобы ни один гибкий кабель или антенная линия не оказались зажаты под материнской платой.

Старайтесь не разрывать чёрные полоски ленты, чтобы можно было использовать их повторно при сборке. Если лента порвётся, замените её кусочками из электрической ленты.

Используйте острие лопатки, чтобы поддеть и снять чёрную ленту, закрывающую кнопки регулировки громкости на правом торце телефона.

Повторите операцию с чёрной лентой, закрывающей кнопку питания на левом торце телефона.

Используйте плоский конец лопатки, чтобы аккуратно оттолкнуть плату кнопок громкости от рамы.

Если плата кнопок громкости значительно начинает гнуться, прекратите и подденьте с другого угла.

Продолжайте поддевать, пока не ослабите плату кнопок громкости от рамы.

Для повторной установки платы кнопок громкости отрежьте небольшой кусок клеящей ленты из заранее вырезанной карточки с клеем или рулона ленты Tesa и приклейте плату обратно к раме.

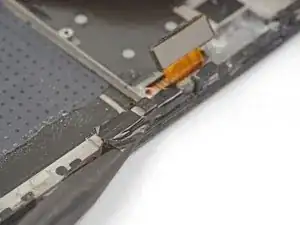

Используйте острие лопатки, чтобы поддеть и ослабить кнопку питания с левого края рамы.

Для повторной установки кнопки питания отрежьте небольшой кусок клеящей ленты из заранее вырезанной карточки с клеем или рулона ленты Tesa и приклейте кнопку обратно к раме.

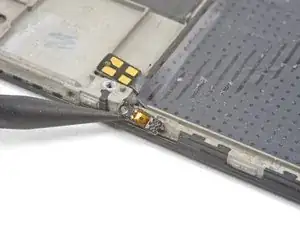

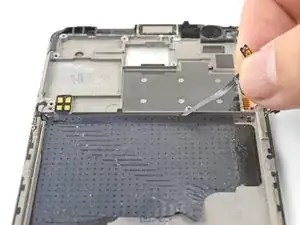

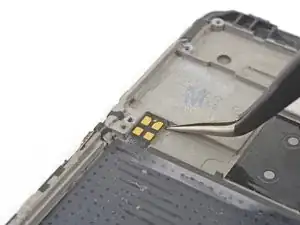

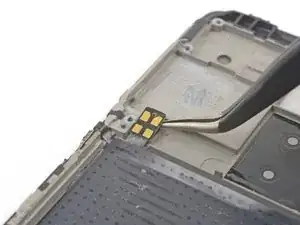

Сожмите концы пинцета и вставьте наконечник под прямоугольную контактную площадку рядом с верхним левым краем рамы.

Подденьте вверх, чтобы ослабить контактную площадку от рамы.

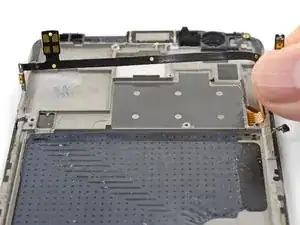

Поднимите шлейф громкости вверх из его расположения, выводя его из канавки.

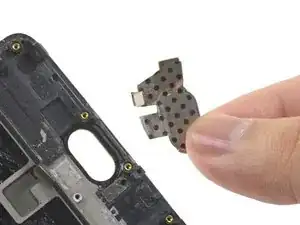

Снимите узел кнопок громкости и питания.

Если вы переносите узел на новый экран и сенсорный модуль, снимите синюю защитную подложку с клея на запасной раме и прижмите шлейф к открытому клею.

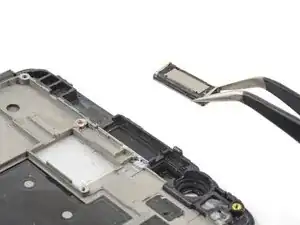

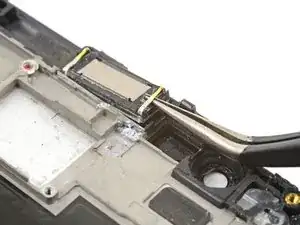

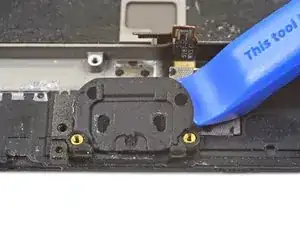

Сожмите концы пинцета и вставьте наконечник под один из защёлок динамика слухового отверстия.

Медленно потяните наконечник пинцета вверх, чтобы поддеть динамик и извлечь его из гнезда.

Если защёлка динамика начинает загибаться вверх, прекратите, уберите пинцет и попробуйте другую защёлку.

Снимите динамик слухового отверстия.

Для повторной установки динамика слухового отверстия:

Убедитесь, что динамик правильно ориентирован в гнезде так, чтобы золотые контакты были направлены вверх.

Поместите динамик в гнездо и сильно прижмите его пальцем на место.

Если вы переносите динамик на запасную раму, обязательно снимите защитную подложку клея на запасной раме, чтобы обнажить клей.

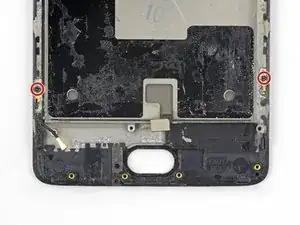

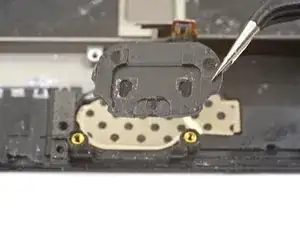

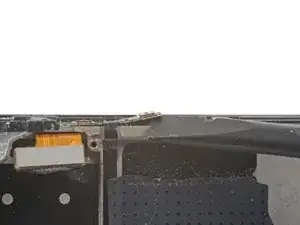

Снимите два винта Phillips длиной 1,9 мм, удерживающих заземляющие защёлки рамы.

Снимите две заземляющие защёлки рамы и перенесите их на заменяемую сборку.

Обратите внимание, что защёлки имеют ориентацию. Устанавливайте их в правильном положении.

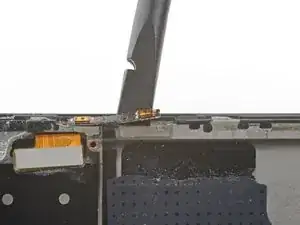

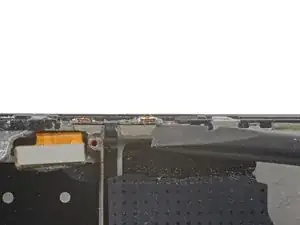

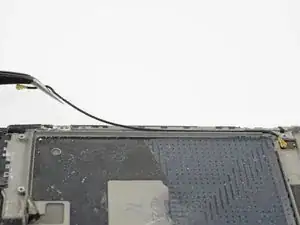

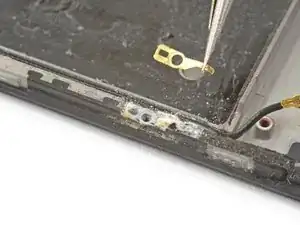

Выведите антенный соединительный кабель из его канавки и перенесите его на заменяемую сборку.

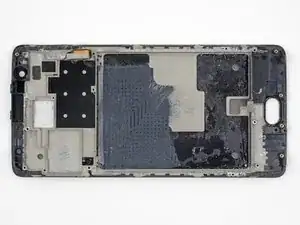

Остаётся голый экран с сенсорным модулем.

Перенесите все детали, снятые на предыдущих шагах, со старой сборки на новую.

Тщательно осмотрите вашу новую деталь и сравните её с оригиналом. Перенесите все отсутствующие элементы, такие как кронштейн светодиода, на новую деталь.
