Замена задней камеры Nokia XL Dual Sim
Используйте это руководство, чтобы восстановить возможность цифровой съемки, заменив сломанную или неработающую заднюю камеру на вашем Nokia XL Dual Sim.
Шаг 1
Сначала вам нужно отсоединить заднюю крышку от устройства.
Аккуратно приподнимите каждую сторону устройства в указанных местах. Лучше использовать пластиковый инструмент для открытия или аналогичный инструмент.
Шаг 2
Снимите заднюю крышку.
Используйте пластиковый инструмент для открытия, чтобы приподнять аккумулятор. Затем извлеките его.
Шаг 3
Чтобы добраться до внутренних компонентов устройства, удалите различные винты. Храните их отдельно и организуйте по размеру.
Вам понадобится отвертка T5 Precision Torx, чтобы удалить винты.
Места для винтов T5x3.4мм указаны на картинке.
Места для винтов T5x4.1мм указаны на картинке.
Шаг 4
Используйте пластиковый инструмент для открытия, чтобы аккуратно разъединить устройство.
С обеих сторон телефона есть клапаны, указанные на картинке. Их нужно будет разъединить.
Пожалуйста, будьте осторожны при открытии устройства. Внутри устройства находятся различные соединители, которые необходимо обрабатывать с осторожностью.
Шаг 5

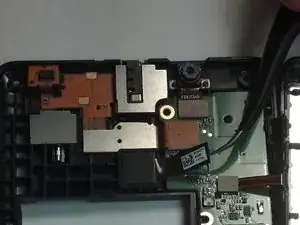

После открытия устройства обратите внимание на все компоненты.
Шаг 6

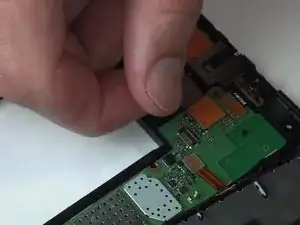

С помощью пинцета аккуратно отсоедините разъем материнской платы задней камеры.
Шаг 7

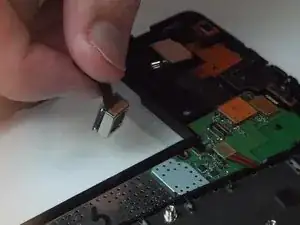

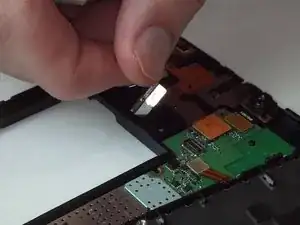

Аккуратно потяните разъем материнской платы вверх, чтобы извлечь компонент задней камеры.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
