Замена дисплейного модуля OnePlus One

Извлеките лоток для SIM-карты.

С помощью пластикового инструмента для вскрытия аккуратно отделите заднюю панель от основной сборки корпуса телефона. Будьте особенно осторожны в области слота для SIM-карты и других уязвимых мест.

Вы можете почувствовать некоторое сопротивление из‑за скрытых фиксирующих защёлок по внутреннему краю телефона. Не переживайте; двигайтесь в одном направлении вокруг корпуса, а не перескакивайте с места на место.

Сверху вниз, слева направо, по часовой или против часовой стрелки — как только вы пройдёте примерно половину окружности устройства, панель можно легко снять вручную.

Крайне важно не пытаться извлечь аккумулятор на этом этапе, пока вы не выполните следующий шаг! Это интегрированный аккумулятор, который легко повредить или вывести из строя при неправильных действиях.

С помощью пинцета удалите пластиковые заглушки.

Когда откроются скрытые винты, используйте отвертку PH #00, чтобы выкрутить три винта длиной 3,175 мм.

С помощью отвертки PH #00 выкрутите оставшиеся шесть винтов длиной 3,175 мм.

С помощью пластикового инструмента для вскрытия аккуратно подденьте чёрную пластиковую крышку и снимите её с устройства.

После снятия крышки материнской платы видно, что аккумулятор цел и к нему прикреплён чёрный шлейф, который закреплён на плате.

С помощью лопатки аккуратно начинайте приподнимать аккумулятор со стороны, противоположной шлейфу. Учтите, что аккумулятор приклеен к отсеку высококачественным клеем, поэтому действуйте осторожно.

Аккумулятор не заключён в жёсткий корпус, он мягкий и пластичный. При его извлечении нужно соблюдать осторожность, чтобы не повредить его окончательно.

Когда аккумулятор освобождён, используйте чёрную лопаточку, чтобы приподнять и отсоединить шлейф аккумулятора от разъёма.

Вы можете отсоединить аккумулятор перед его полной извлечением — это облегчит дальнейшие действия.

После извлечения аккумулятора с помощью лопатки отключите оставшиеся шлейфы.

Обратите внимание, что есть два боковых шлейфа — по одному с каждой стороны (кнопки громкости и питания), а также верхний шлейф и шлейфы от отсека аккумулятора.

После отсоединения шлейфов остаётся один финальный винт. После его выкручивания материнская плата легко поддётся лопаткой.

Это единственный винт другого размера. Этот винт — Phillips 00, длиной 3,00 мм.

После снятия материнской платы просто подденьте заднюю (основную) камеру лопаткой или наклонным пинцетом и снимите её.

После снятия материнской платы подденьте переднюю (фронтальную) камеру от её разъёма с помощью лопатки или наклонного пинцета и снимите её.

После отключения материнской платы и других частей приложите тепло к экрану/панели телефона.

Мы использовали нагреватель iOpener для этого руководства, но можно также применить тепловую пушку или фен.

После прогрева используйте лезвие для вскрытия, чтобы отделить экран от рамки. Хотя предпочтительнее синее лезвие для вскрытия, можно использовать медиатор для гитары или аналогичный твёрдый пластиковый инструмент.

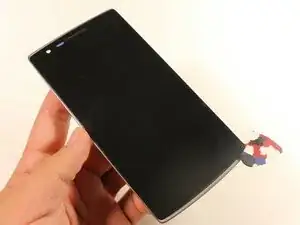

Теперь просто поднимите экран от корпуса телефона и отделите его.

Внимание! Существует небольшая рамка для позиционирования дисплея. Она расположена примерно на половине толщины видимого дисплея. Устанавливайте инструмент в этом месте для поддёма, иначе потребуется сначала приклеить рамку позиционирования к телефону, а затем приклеивать дисплей к рамке.
