Замена фронтальной камеры OnePlus One

Извлеките лоток SIM-карты.

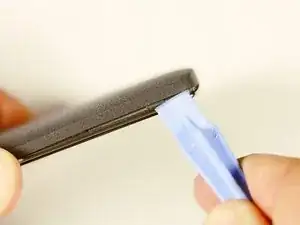

С помощью пластиковой лопатки аккуратно отделите заднюю крышку от основного корпуса телефона. Будьте особенно осторожны в зоне слота SIM и других уязвимых участков.

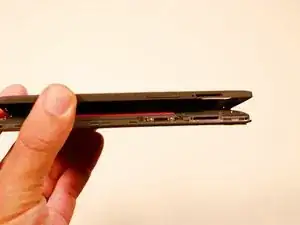

Вы можете почувствовать сопротивление из‑за скрытых фиксаторов по внутреннему краю телефона. Не волнуйтесь; двигайтесь в одном направлении по периметру корпуса, а не перескакивайте с места на место.

Сверху вниз, слева направо, по часовой или против часовой стрелки — когда вы пройдёте примерно половину окружности устройства, панель можно легко снять вручную.

Крайне важно не пытаться извлечь аккумулятор на этом этапе без перехода к следующему шагу! Это встроенный аккумулятор, который легко повредить или уничтожить при неправильных действиях.

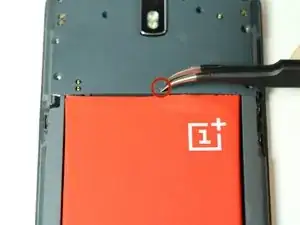

С помощью пинцета удалите пластиковые заглушки.

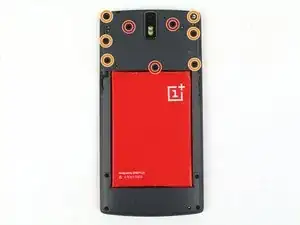

Когда откроются скрытые винты, используйте крестовую отвёртку PH #00, чтобы выкрутить три винта длиной 3,175 мм.

Используйте отвёртку PH #00, чтобы выкрутить оставшиеся шесть винтов длиной 3,175 мм.

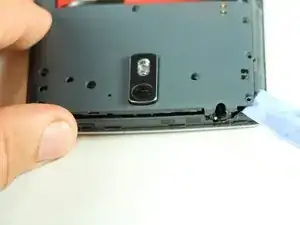

С помощью пластиковой лопатки аккуратно подденьте чёрную пластиковую крышку и снимите её с устройства.

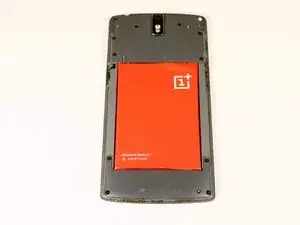

После снятия крышки материнской платы видно, что аккумулятор цел и к нему прикреплена чёрная шлейфовая лента, смонтированная на плате.

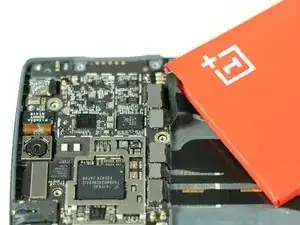

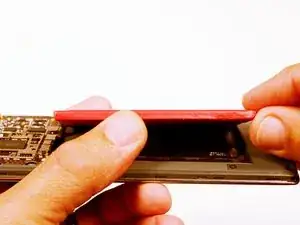

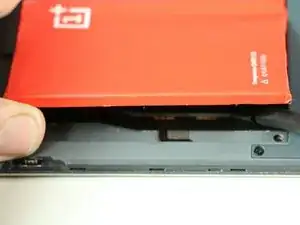

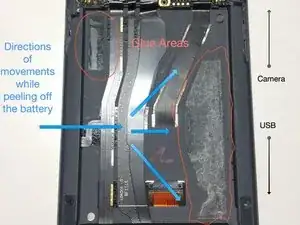

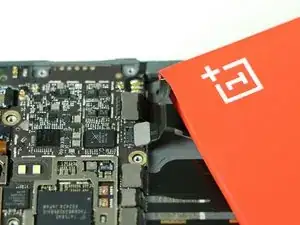

С помощью лопатки осторожно подденьте аккумулятор со стороны, противоположной ленте. Учтите, что аккумулятор удерживается клеем повышенной прочности, поэтому действуйте аккуратно.

Этот аккумулятор не заключён в жёсткий корпус, он мягкий и пластичный. При снятии следует соблюдать осторожность, чтобы не повредить его окончательно.

Освободив аккумулятор, используйте чёрную лопаточку, чтобы поддеть и отсоединить шлейф аккумулятора от разъёма.

Вы можете отключить аккумулятор перед его освобождением, чтобы облегчить снятие.

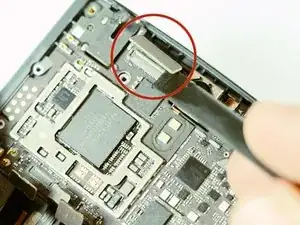

После удаления аккумулятора используйте лопаточку, чтобы отключить оставшиеся шлейфы.

Обратите внимание: есть два боковых шлейфа, по одному с каждой стороны (кнопки регулировки громкости и питания), а также верхний шлейф и шлейфы от отсека аккумулятора.

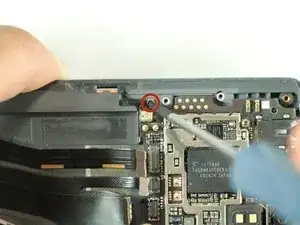

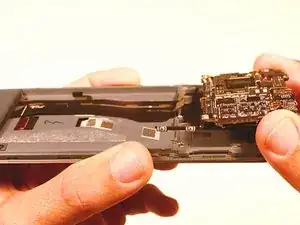

После отключения шлейфов остаётся один последний винт. Выкрутите его, затем материнскую плату можно аккуратно поддеть лопаткой и извлечь.

Это единственный винт другого размера. Он — крестовая PH #00, длиной 3,00 мм.

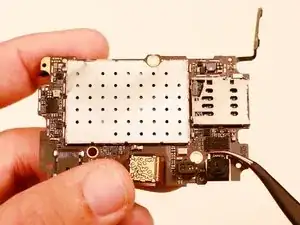

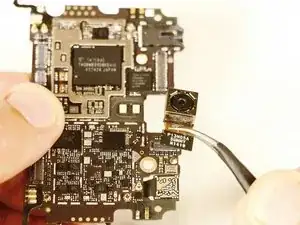

После снятия материнской платы аккуратно подденьте заднюю (основную) камеру лопаткой или изогнутым пинцетом и снимите её.

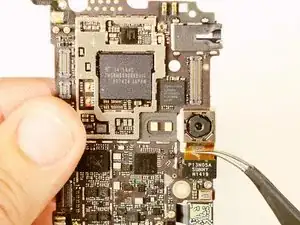

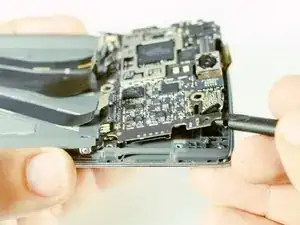

После снятия материнской платы аккуратно подденьте фронтальную камеру от её разъёма лопаткой или изогнутым пинцетом и снимите её.
