Замена порта Micro USB OnePlus One

Извлеките лоток для SIM-карты.

С помощью пластикового инструмента для вскрытия аккуратно отделите заднюю панель от основной сборки корпуса телефона. Будьте особенно осторожны в области слота для SIM-карты и других уязвимых мест.

Вы можете почувствовать сопротивление из‑за скрытых фиксаторов по внутреннему краю телефона. Не волнуйтесь; двигайтесь в одном постоянном направлении вокруг телефона, а не перескакивайте с места на место.

Сверху вниз, слева направо, по часовой или против часовой стрелки — когда вы пройдёте примерно половину окружности устройства, панель легко снимется вручную.

Крайне важно не пытаться извлечь аккумулятор из устройства на этом этапе без перехода к следующему шагу! Это встроенный аккумулятор, который легко повредить или вывести из строя при неправильных действиях.

С помощью пинцета снимите пластиковые заглушки.

После того как скрытые винты обнаружены, используйте отвертку PH #00, чтобы выкрутить три винта длиной 3,175 мм.

Используйте отвертку PH #00, чтобы выкрутить оставшиеся шесть винтов длиной 3,175 мм.

С помощью пластикового инструмента для вскрытия аккуратно приподнимите чёрную пластиковую крышку и снимите её с устройства.

После снятия крышки материнской платы видно, что аккумулятор установлен и имеет чёрную плоскую ленту, прикреплённую к плате.

С помощью лопатки аккуратно начинайте приподнимать аккумулятор со стороны, противоположной ленте. Учтите, что аккумулятор удерживается высококачественным клеем в гнезде, поэтому действуйте осторожно.

Этот аккумулятор не заключён в жёсткий корпус, он мягкий и податливый. При снятии нужно соблюдать осторожность, чтобы не повредить его окончательно.

Когда аккумулятор освобождён, используйте удобную чёрную лопатку, чтобы поддеть и отсоединить ленту аккумулятора от её разъёма.

Вы можете отключить аккумулятор перед тем, как полностью освободить его, чтобы облегчить снятие.

После удаления аккумулятора переходим к задней сборке панели. Эта деталь удерживается шестью винтами. См. примечание info ниже.

К счастью, OnePlus One был собран с одинаковыми по размеру винтами, за исключением винта, фиксирующего материнскую плату. Все эти винты — Phillips 00 и длиной 3,175 мм.

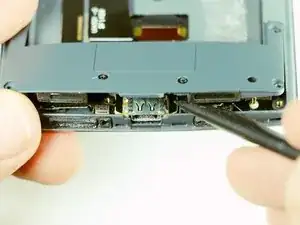

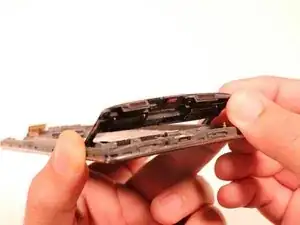

С помощью лопатки мы разожмём сборку панели и получим доступ к порту micro USB. При желании можно использовать синий инструмент для вскрытия.

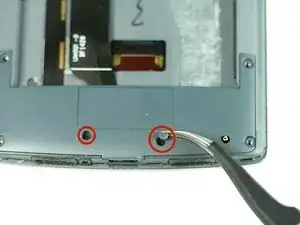

Имейте в виду, что есть два скрытых винта. Оба расположены под пластиковыми заглушками. Эффективным инструментом для их снятия является пинцет.

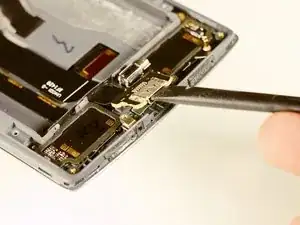

Теперь, когда у нас есть доступ к USB-порту, используйте плоский конец лопатки, подденьте его от разъёма и освободите от дочерней платы.

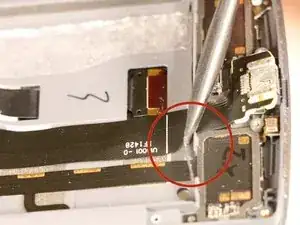

Теперь пора снять ленту. Вы заметите, что небольшая полоска чёрной ленты мешает полностью освободить её. Не беспокойтесь. Просто с помощью лопатки отодвиньте ленту в сторону.

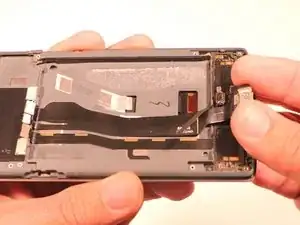

Ваш micro USB и прикреплённая к нему лента теперь готовы к извлечению.
