Замена материнской платы Nokia XL Dual SIM

Сначала необходимо отделить заднюю панель от устройства.

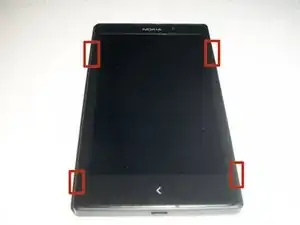

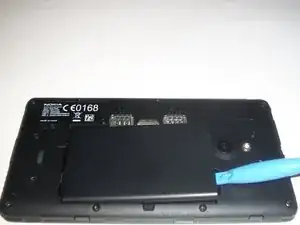

Осторожно подденьте каждую сторону устройства в указанных местах. Лучше использовать пластиковый инструмент для вскрытия или аналогичный инструмент.

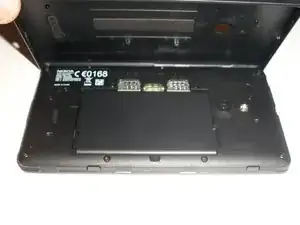

Снимите заднюю панель.

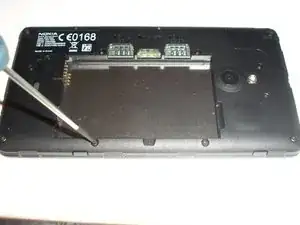

Используйте пластиковый инструмент для подъёма аккумулятора. Затем извлеките его.

Для доступа к внутренним компонентам устройства удалите различные винты. Храните их раздельно и организуйте по размеру.

Вам понадобится отвертка Torx T5 Precision для удаления винтов.

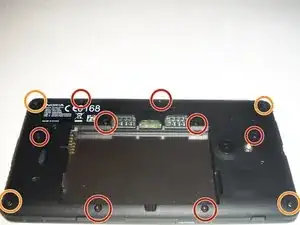

Места расположения винтов T5x3.4 мм указаны на изображении.

Места расположения винтов T5x4.1 мм указаны на изображении.

Используйте пластиковый инструмент для аккуратного разъединения корпуса устройства.

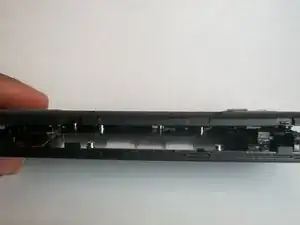

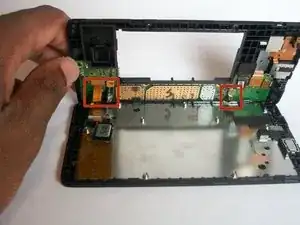

По обеим сторонам телефона есть защёлки, как показано на изображении. Именно их нужно поддеть и разъединить.

Будьте осторожны при открытии устройства. Внутри находятся различные разъёмы, которые следует обращаться бережно.

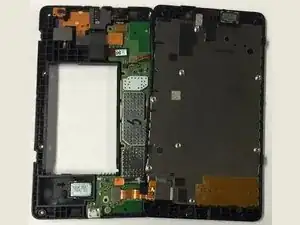

После открытия устройства осмотрите и запомните расположение всех компонентов.

Пинцетом аккуратно отсоедините разъёмы материнской платы для всех компонентов.

Расположение всех разъёмов указано в следующем шаге.

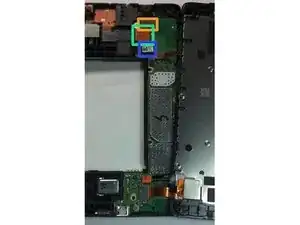

Три разъёма материнской платы для сенсорного экрана, кнопок громкости и сборки кнопки питания/блокировки экрана указаны на изображении.

Сборку сенсорного экрана можно теперь снять и отложить в сторону.

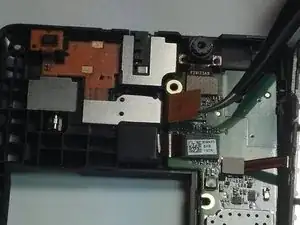

Разъём материнской платы для фронтальной камеры указан на изображении.

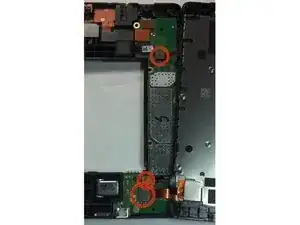

Разъём материнской платы для вспышки камеры, вибромотора и разъёма для наушников указан на изображении.

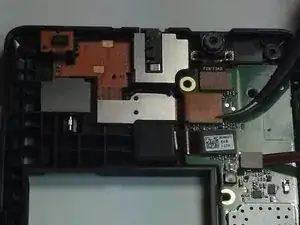

Разъём материнской платы для фронтальной камеры указан на изображении.

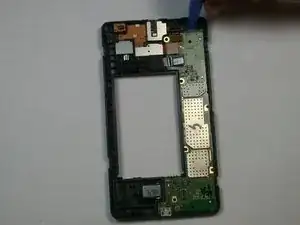

Осторожно подденьте верхнюю нижнюю часть материнской платы маленьким пластиковым инструментом для вскрытия.

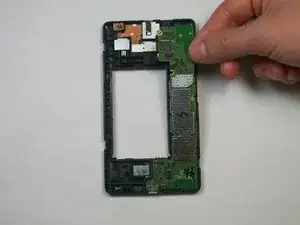

Аккуратное подтягивание материнской платы вверх позволит её извлечь.
