Замена материнской платы Motorola Moto G7 Power
Используйте это руководство, чтобы снять или заменить материнскую плату вашего Motorola Moto G7 Power.
Перед началом загрузите приложение Rescue and Smart Assistant для резервного копирования устройства и диагностики — программная или аппаратная ли у вас проблема.
Для приклеивания заменённых компонентов потребуется двусторонняя лента (например, лента Tesa).
В целях безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой телефона. Это снижает риск опасного теплового события, если аккумулятор будет случайно повреждён в процессе ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Шаг 1

Вставьте инструмент для извлечения SIM-карты в маленькое отверстие на левой стороне телефона.
Надавите осторожно, пока не почувствуете, что лоток SIM-карты медленно выходит.
Шаг 2

Извлеките лоток SIM-карты из телефона.
При возврате лотка SIM-карты убедитесь, что отверстие находится снизу.
Шаг 3

Нанесите нагретый iOpener или тепловой пистолет на нижний край экрана примерно на две минуты, чтобы размягчить клей.
Можно также использовать фен, тепловой пистолет или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренний аккумулятор чувствительны к нагреву.
Шаг 4


Приложите присоску к задней крышке как можно ближе к нагретому краю.
Резко и равномерно потяните присоску вверх, чтобы образовать щель.
В зависимости от возраста устройства это может быть трудно. Если возникли трудности, добавьте нагрев и повторите попытку.
Вставьте монтажную лопатку в образовавшуюся щель под задней крышкой.
Шаг 5

Проведите лопаткой вдоль низа щели, чтобы разрезать клей, фиксирующий заднюю крышку на средней рамке.
После разрезания клей иногда снова слипается при остывании. Чтобы этого избежать, можно оставить лопатку в этом крае после разреза и продолжить следующие шаги новой лопаткой. Повторите это на каждом крае, оставляя лопатку и продолжая новой.
Шаг 6

Проведите лопаткой вдоль щели на той же стороне телефона, где находится лоток SIM-карты, чтобы разрезать клей, фиксирующий заднюю крышку на средней рамке.
Шаг 7

Проведите лопаткой вдоль щели вверху телефона, чтобы разрезать клей, фиксирующий заднюю крышку на средней рамке.
Шаг 8


Слегка приподнимите заднюю крышку, начиная с правой стороны.
Это предотвратит повреждение разъёма датчика отпечатка пальца под левой стороной задней крышки.
Если снять заднюю крышку тяжело, разрежьте оставшийся клей монтажной лопаткой. Повторное использование iOpener также поможет ослабить клей.
Большим пальцем прижмите датчик отпечатка пальца, пока он не отслоится от задней крышки.
Шаг 9

Снимите заднюю крышку, аккуратно, чтобы не повредить датчик отпечатка пальца.
При сборке снова следуйте этому руководству для установки самоклеящихся прокладок, вырезанных по размеру для вашего устройства.
Шаг 10

Вставьте заострённый конец лопатки в углубление в верхней части крышки разъёма датчика отпечатка пальца.
Осторожно подденьте крышку, чтобы открыть её.
Снимите крышку.
Шаг 11

Используйте заострённый конец лопатки, чтобы поддеть разъём датчика отпечатка пальца и отсоединить его.
Шаг 12

Используйте отвёртку Torx T5, чтобы отвинтить десять винтов, крепящих крышку материнской платы к средней рамке:
Девять винтов по 3.5 мм
Один винт 3.0 мм
Шаг 13


Вставьте плоский конец лопатки под крышку материнской платы.
Подденьте крышку материнской платы вверх, чтобы приподнять её с платы.
Снимите крышку материнской платы.
Шаг 14

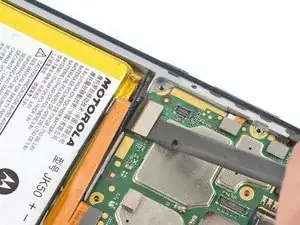

Используйте плоский конец лопатки, чтобы поддеть разъём аккумулятора и отключить его.
Шаг 15

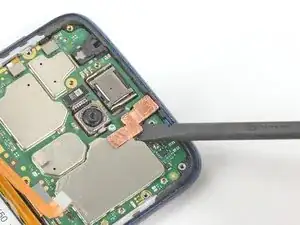

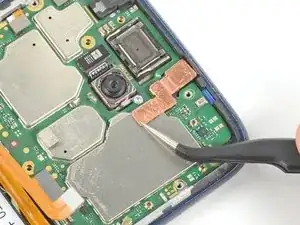

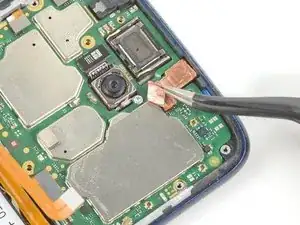

Используйте пинцет, чтобы аккуратно отогнуть нижнюю часть медной фольги, закрывающей металлический щит под фронтальной камерой.
Шаг 16


Используйте плоский конец лопатки, чтобы поддеть разъём фронтальной камеры и отключить его.
Снимите фронтальную камеру.
Шаг 17

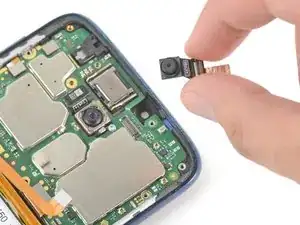

Используйте плоский конец лопатки, чтобы поддеть разъём задней камеры и отсоединить его.
Снимите заднюю камеру.
Шаг 18

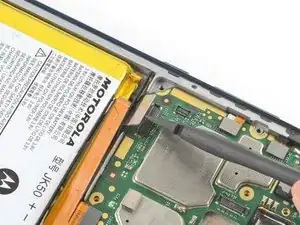

Используйте плоский конец лопатки, чтобы поддеть кабель экрана и отсоединить его.
Шаг 19

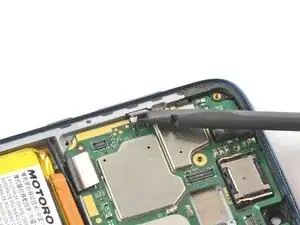

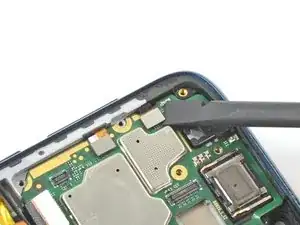

Используйте плоский конец лопатки, чтобы поддеть разъём верхней боковой кнопки и отсоединить его.
Шаг 20

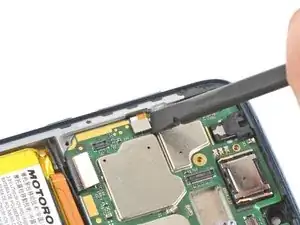

Используйте плоский конец лопатки, чтобы поддеть разъём нижней боковой кнопки и отсоединить его.
Шаг 21

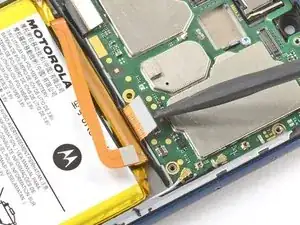

Используйте плоский конец лопатки, чтобы поддеть разъём соединительного кабеля и отсоединить его.
Шаг 22

Следуйте этому руководству для подробных инструкций по отсоединению коаксиального разъёма.

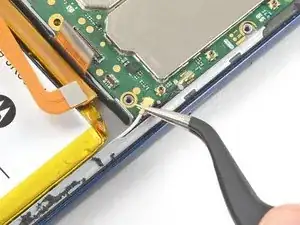

Подденьте кончик пинцета под белый провод до плотного прилегания к разъёму и поднимайте строго вверх от платы.
Для установки удерживайте разъёмы на месте и аккуратно нажимайте прямо вниз. Разъёмы «защёлкиваются» в гнёздах по принципу металлических кнопок на куртке.
Шаг 23

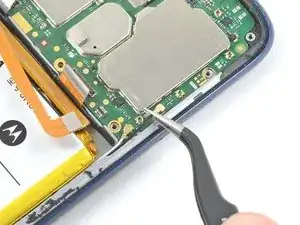

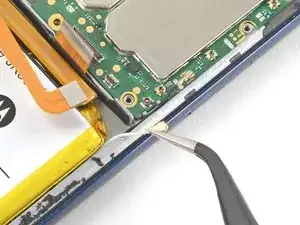

Подденьте кончик пинцета под чёрный провод до плотного прилегания к разъёму и поднимайте строго вверх от платы.
Шаг 24

Используйте отвёртку Torx T5, чтобы выкрутить винт 3 мм, фиксирующий плату к средней рамке.
Шаг 25


Лоток SIM-карты также фиксирует плату к средней рамке, поэтому убедитесь, что он удалён перед этим шагом.

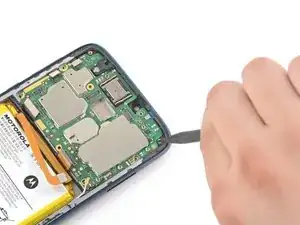

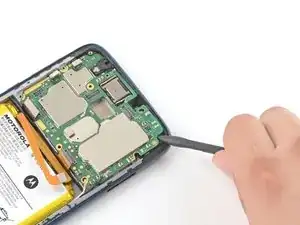

Вставьте заострённый конец лопатки под правый верхний угол платы, чтобы приподнять её от средней рамки.
Снимите плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Motorola Moto G7 Power Answers.
Сравните новую заменяющую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клейкие пленки с новой детали перед установкой.
