Замена задней камеры Motorola Moto G7 Plus
Пошаговое руководство с простыми инструкциями показывает, как заменить заднюю камеру Motorola Moto G7 Plus (модель XT1965). Стандартная камера — 16 мегапикселей, диафрагма f1.7, оптическая стабилизация изображения и запись видео 2160p при 30 кадрах в секунду. Она обозначается круговым стеклом на задней панели телефона.
Перед началом загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и определить, связана ли проблема с программным обеспечением или оборудованием.
Перед началом ремонта проверьте список необходимых инструментов. Для замены камеры также потребуется новая совместимая камера.
Убедитесь, что устройство выключено и не подключено к источникам питания.
Шаг 1

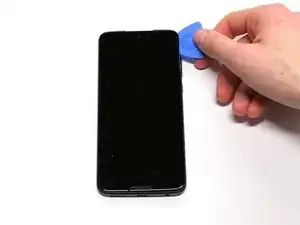

Вставьте медиатор для вскрытия под экран, начиная с верхней части телефона.
Проведите медиатором по всему периметру дисплея, чтобы ослабить клей.
На правой стороне телефона (сторона с кнопками громкости) есть шлейф, который соединяет экран с остальной частью телефона. Будьте осторожны, чтобы не повредить этот шлейф.

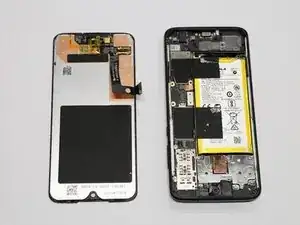

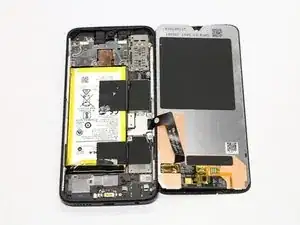

Когда клей будет достаточно ослаблен, аккуратно приподнимите экран с левой стороны телефона, чтобы отделить его.
Хотя это не обязательно, нанесение лёгкого нагрева по краям дисплея феном или iOpener ослабит клей.
Шаг 2

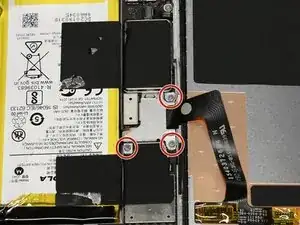

Снимите три винта 2,7 мм, окружающие основание шлейфа дисплея, используя отвертку Torx T5.
Аккуратно снимите металлическую пластину, закрывающую основание шлейфа дисплея.
Шаг 3

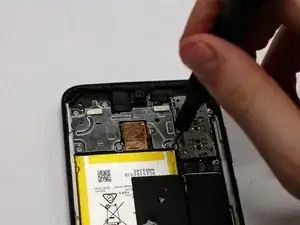

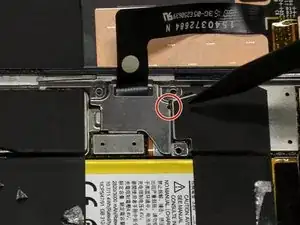

Используйте заострённый конец лопатки, чтобы приподнять металлический корпус в отмеченном месте.
Шаг 4

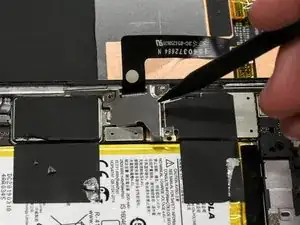

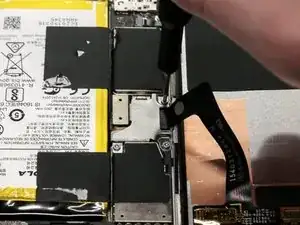

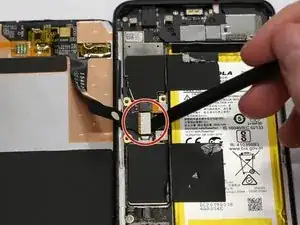

Под этой металлической деталью находится основание шлейфа. С помощью лопатки вертикально приподнимите разъём, чтобы отсоединить его от порта.
Шаг 5

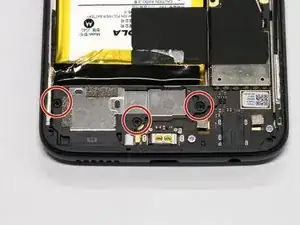

Используйте отвертку Torx T5, чтобы выкрутить три винта 3,0 мм.
Шаг 6

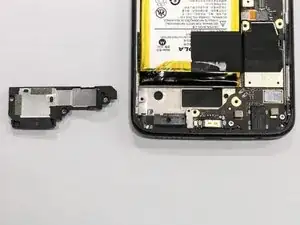

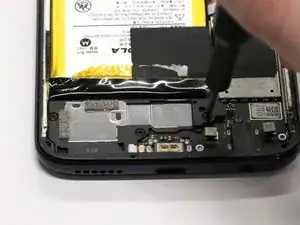

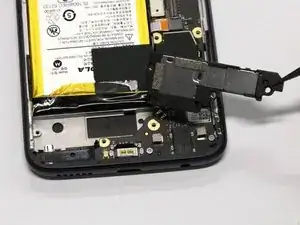

С помощью лопатки приподнимите правую сторону динамика и извлеките динамик из устройства.
Может потребоваться средняя сила нажима.
Шаг 7

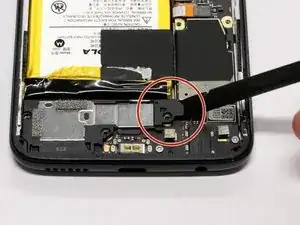

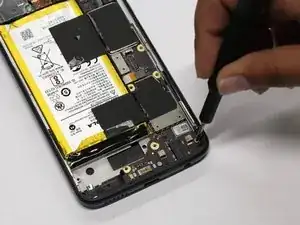

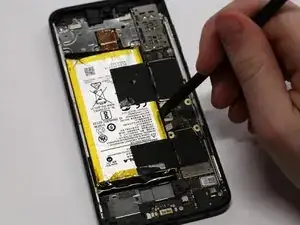

Осторожно прорежьте лопаткой чёрный клей.
Используйте отвертку Torx T5, чтобы выкрутить четыре винта 2,7 мм.
Шаг 8

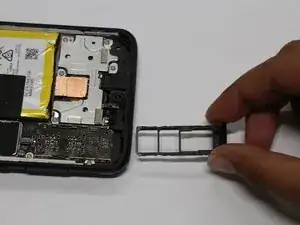

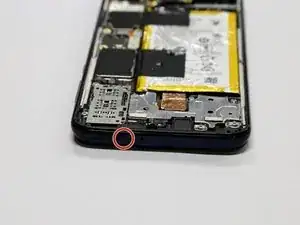

Используйте инструмент для извлечения SIM-карты, чтобы извлечь лоток SIM-карты в отмеченном месте.
Полностью выньте лоток SIM-карты из телефона, как показано на изображении.
Шаг 9

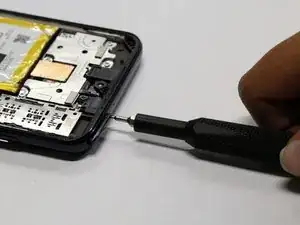

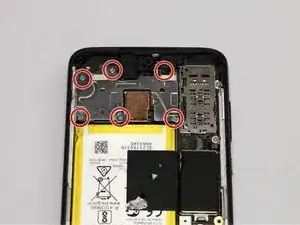

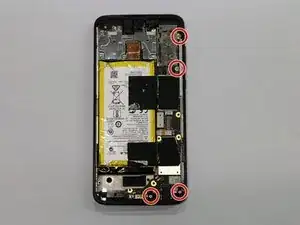

Используйте отвертку Torx T5, чтобы выкрутить шесть винтов 2,7 мм и один винт 3,0 мм.

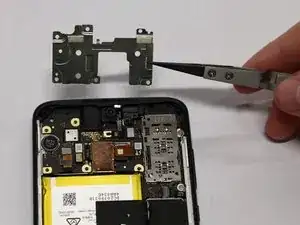

Снимите пластину с телефона.
Шаг 10

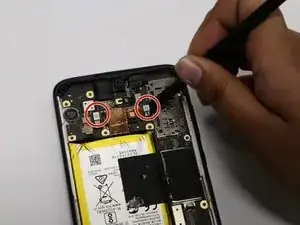

С помощью лопатки отсоедините шлейфы.
Шаг 11

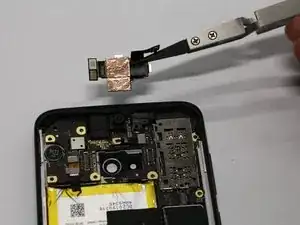

Аккуратно приподнимите деталь пальцами или лопаткой.
С помощью обратных пинцетов осторожно извлеките деталь снизу.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
