Замена передней камеры Motorola Moto G7 Plus
В этом руководстве показано, как извлечь переднюю камеру этого устройства. Рекомендуем иметь поднос или магнитный коврик для нескольких маленьких винтов T5, которые будут сняты, так как их легко потерять. Далее рекомендуется набор инструментов iFixit или, по крайней мере, лопатка, отвертка Torx T5 и медиатор для помощи при разборке компонентов этого устройства.
Перед началом скачайте приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и диагностировать, связана ли проблема с программным обеспечением или аппаратной частью.
Шаг 1
Вставьте медиатор для вскрытия под экран, начиная с верхней части телефона.
Проведите медиатором по периметру дисплея, чтобы разрушить клей.
На правой стороне телефона (со стороны кнопок громкости) находится кабель, который соединяет экран с остальной частью телефона. Будьте осторожны, чтобы не повредить этот кабель.
Когда клей будет достаточно ослаблен, вы сможете отделить экран, аккуратно приподняв его с левой стороны телефона.
Хотя это не обязательно, аккуратный прогрев краёв дисплея тепловым пистолетом или iOpener ослабит клей.
Шаг 2
Удалите три винта 2,7 мм, окружающие основание кабеля дисплея, используя отвертку Torx T5.
Аккуратно снимите металлическую пластину, закрывающую основание кабеля дисплея.
Шаг 3
Используйте остроконечный конец лопатки, чтобы приподнять металлический кожух в отмеченном кругом месте.
Шаг 4
Под этой металлической деталью находится основание кабеля. Используйте лопатку, чтобы вертикально вывести разъём из его гнезда.
Шаг 5
Удалите одиннадцать винтов с помощью отвертки Torx T5.
Шаг 6

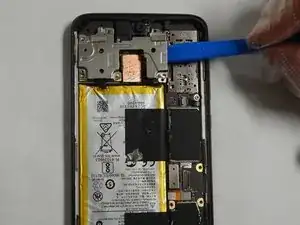

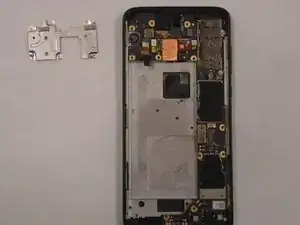

Снимите крышку корпуса камеры с помощью инструмента для вскрытия.
Шаг 7

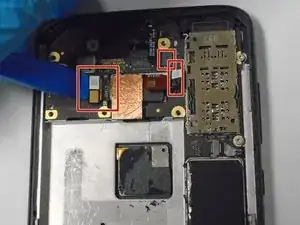

Отключите три выделенных разъёма, как показано на схеме, используя инструменты для вскрытия.
Шаг 8

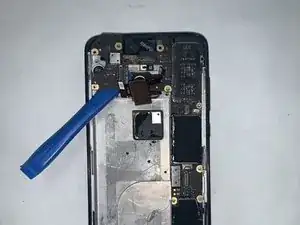

Отожмите плату от рамки телефона с помощью инструментов для вскрытия.
Не вынимайте плату полностью из устройства.

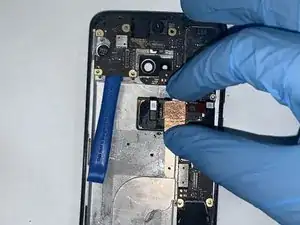

Снимите камеру с материнской платы.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
